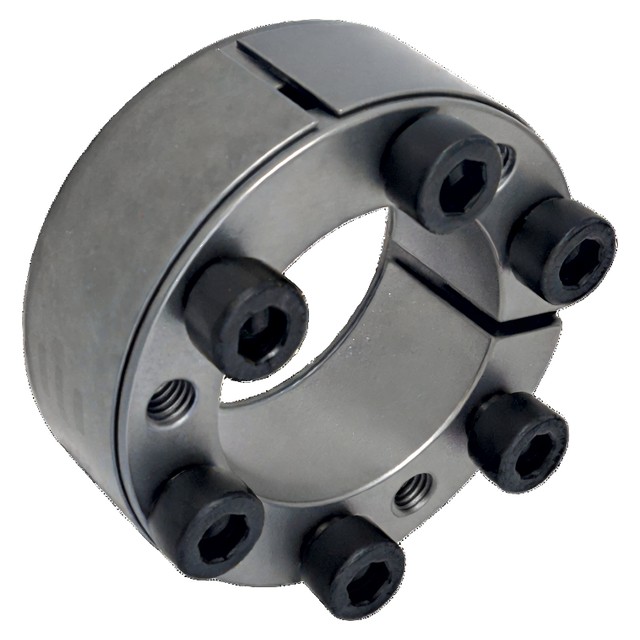

Зажимной элемент LOK 40 x 62 45HH139 ISB
Обозначение LOK 40 x 62 45HH139
| Обозначение | LOK 40 x 62 45HH139 |
| Серия | Бесшпоночные зажимные элементы (калетаторы) ISB серии 45HH139 |
| d, мм | 40 |
| D, мм | 62 |
| H, мм | 28 |
| H1, мм | 22 |
| H2, мм | 18,0 |
| Винты затяжки, размер | M6x18 |
| Момент затяжки Tv, Н·м | 17 |
| Число винтов затяжки | 8 |
| Винты демонтажа, размер | M6x18 |
| Число винтов демонтажа | 4 |
| Передаваемый момент Mt, Н·м | 732 |
| Осевая сила Ta, кН | 36,5 |
| Давление на вал Pa, Н/мм² | 136 |
| Давление на ступицу Pm, Н/мм² | 88 |
Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
О серии Бесшпоночные зажимные элементы (калетаторы) ISB серии 45HH139
Серия 45HH139: несамоцентрирующийся; для применений со средне-низкими моментами, где важны лёгкий монтаж и быстрый демонтаж. Материал — сталь C45E (UNI EN 10083-1). Типоразмеров в таблице: 19.
Бесшпоночные зажимные элементы ISB серии 45HH139: несамоцентрирующийся; для применений со средне-низкими моментами, где важны лёгкий монтаж и быстрый демонтаж.
Материал: сталь C45E (UNI EN 10083-1). Размеры в таблице приведены для элемента в свободном (незатянутом) состоянии. Обозначение: LOK, диаметр отверстия d, знак x, наружный диаметр D, код серии.
- Несамоцентрирующийся
- Материал: сталь C45E (UNI EN 10083-1)
- Монтаж и демонтаж затяжкой и отпусканием винтов, без шпоночных пазов на валу
