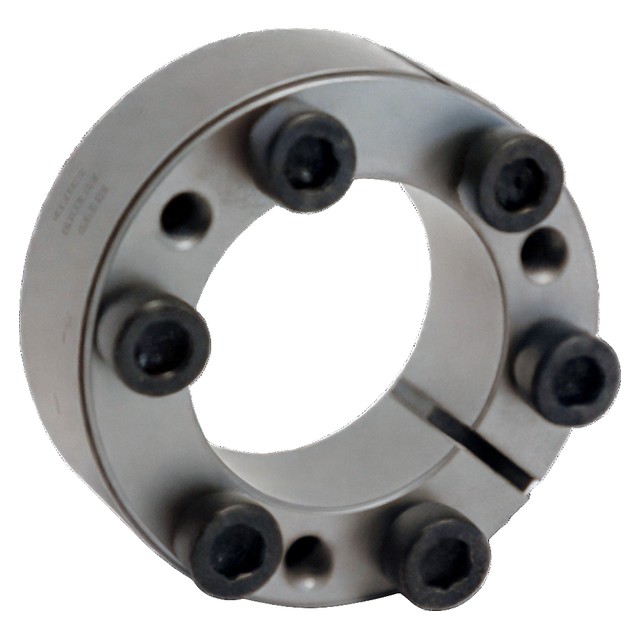

Зажимной элемент LOK 10 x 20 61SS350 ISB
Обозначение LOK 10 x 20 61SS350
| Обозначение | LOK 10 x 20 61SS350 |
| Серия | Бесшпоночные зажимные элементы (калетаторы) ISB серии 61SS350 |
| d, мм | 10 |
| D, мм | 20 |
| H, мм | 15,5 |
| H1, мм | 13 |
| Винты затяжки, размер | M2,5x12 |
| Момент затяжки Tv, Н·м | 1,2 |
| Число винтов затяжки | 4 |
| Винты демонтажа, размер | M2,5x12 |
| Число винтов демонтажа | 2 |
| Передаваемый момент Mt, Н·м | 19 |
| Осевая сила Ta, кН | 3,8 |
| Давление на вал Pa, Н/мм² | 89 |
| Давление на ступицу Pm, Н/мм² | 45 |
Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
О серии Бесшпоночные зажимные элементы (калетаторы) ISB серии 61SS350
Серия 61SS350: самоцентрирующийся; позволяет зажимать элементы, прилегающие к ступице, осевым усилием, возникающим при затяжке; для применений со средними значениями момента. Материал — сталь C45E (UNI EN 10083-1). Типоразмеров в таблице: 23.
Бесшпоночные зажимные элементы ISB серии 61SS350: самоцентрирующийся; позволяет зажимать элементы, прилегающие к ступице, осевым усилием, возникающим при затяжке; для применений со средними значениями момента.
Материал: сталь C45E (UNI EN 10083-1). Размеры в таблице приведены для элемента в свободном (незатянутом) состоянии. Обозначение: LOK, диаметр отверстия d, знак x, наружный диаметр D, код серии.
- Самоцентрирующийся
- Материал: сталь C45E (UNI EN 10083-1)
- Монтаж и демонтаж затяжкой и отпусканием винтов, без шпоночных пазов на валу
Чертежи и схемы
