Зажимной элемент LOK 6 x 14 T INOX ISB
Обозначение LOK 6 x 14 T INOX
| Обозначение | LOK 6 x 14 T INOX |
| Серия | Бесшпоночные зажимные элементы (калетаторы) ISB серии T INOX |
| d, мм | 6 |
| D, мм | 14 |
| D1, мм | 25 |
| H, мм | 22,0 |
| H1, мм | 19,0 |
| H2, мм | 10 |
| Винты затяжки, размер | M3x8 |
| Момент затяжки Tv, Н·м | 1,2 |
| Число винтов затяжки | 3 |
| Винты демонтажа, размер | M3x8 |
| Число винтов демонтажа | 2 |
| Передаваемый момент Mt, Н·м | 5 |
| Осевая сила Ta, кН | 1,7 |
Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
О серии Бесшпоночные зажимные элементы (калетаторы) ISB серии T INOX
Серия T INOX: исполнение из нержавеющей стали. Материал — нержавеющая сталь. Типоразмеров в таблице: 5.
Бесшпоночные зажимные элементы ISB серии T INOX: исполнение из нержавеющей стали.
Материал: нержавеющая сталь. Размеры в таблице приведены для элемента в свободном (незатянутом) состоянии. Обозначение: LOK, диаметр отверстия d, знак x, наружный диаметр D, код серии.
- Исполнение из нержавеющей стали
- Материал: нержавеющая сталь
- Монтаж и демонтаж затяжкой и отпусканием винтов, без шпоночных пазов на валу

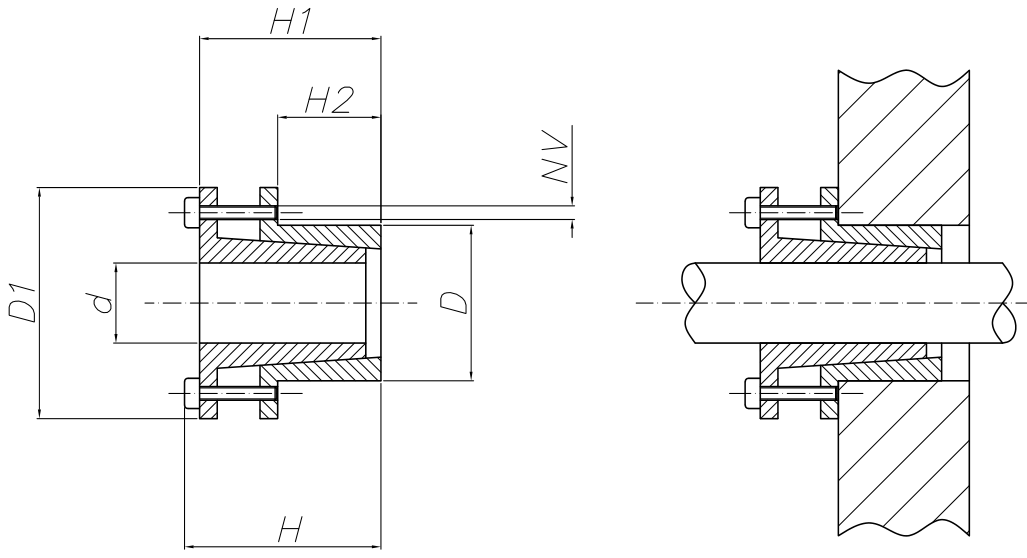

Чертежи и схемы
