Корпус подшипника SD 3036 ISB
Обозначение SD 3036

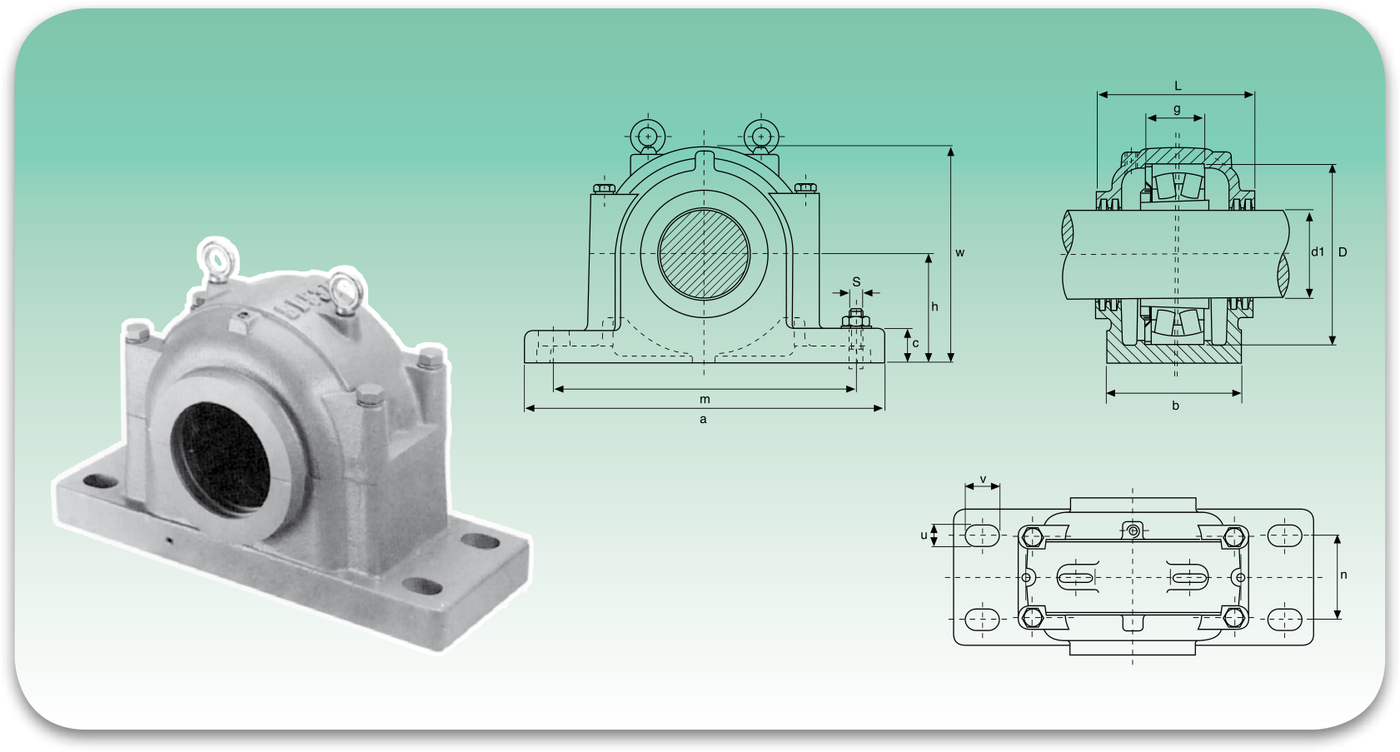

| Обозначение | SD 3036 |
| Серия | Корпус опорного подшипника из двух частей SD 3000 |
| d1, мм | 160 |
| D, мм | 280 |
| a, мм | 560 |
| b, мм | 220 |
| c, мм | 50 |
| g, мм | 84 |
| h, мм | 170 |
| L, мм | 250 |
| w, мм | 340 |
| m, мм | 470 |
| n, мм | 120 |
| U, мм | 36 |
| V, мм | 52 |
| d2, мм | 163 |
| d3, мм | 193 |
| f1, мм | 10 |
| f2, мм | 13,8 |
| Масса, кг | 78 |
| Крепёжный винт | M30 |
| Подшипник роликовый сферический (коническое отверстие) | 23036 K |
| Закрепительная втулка (метрическая) | H 3036 |
| Центрирующее (стопорное) кольцо | SR 280x10 |
| Количество колец, шт. | 1 |
Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
О серии Корпус опорного подшипника из двух частей SD 3000
Разъёмный корпус SD 3000: 13 типоразмеров под валы 150–360 мм.
Корпус опорного подшипника из двух разъёмных частей SD 3000. В таблице каталога 13 типоразмеров для валов диаметром от 150 до 360 мм.

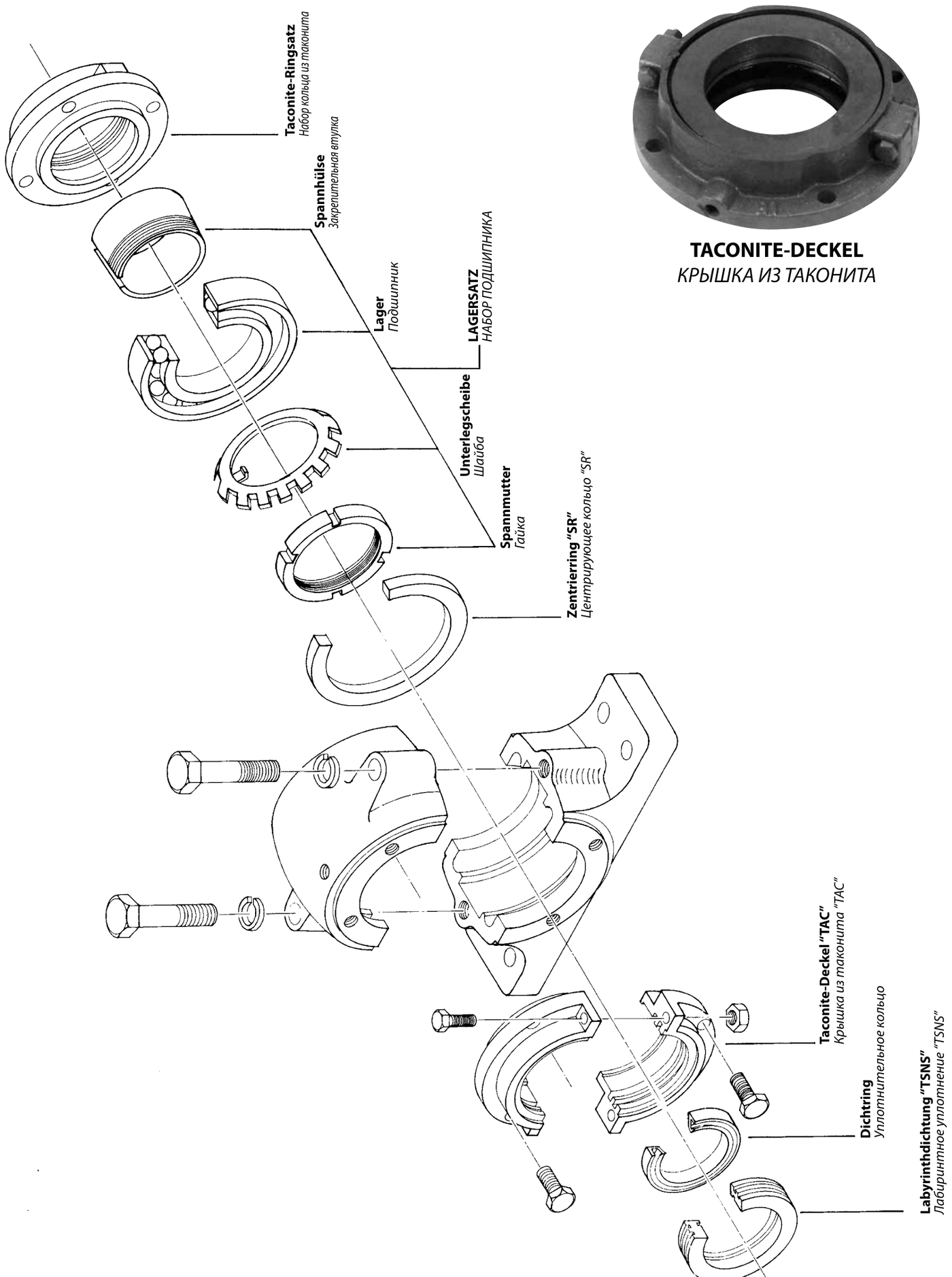

Материал корпуса по каталогу: чугун (G 5501, FC 200) или высокопрочная сталь (G 5502, FCD 450). Для каждого типоразмера указаны подходящие сферические подшипники (шариковые и роликовые с коническим отверстием), закрепительные втулки, центрирующие кольца SR с их количеством, масса, а также обозначения уплотнений и крышек.

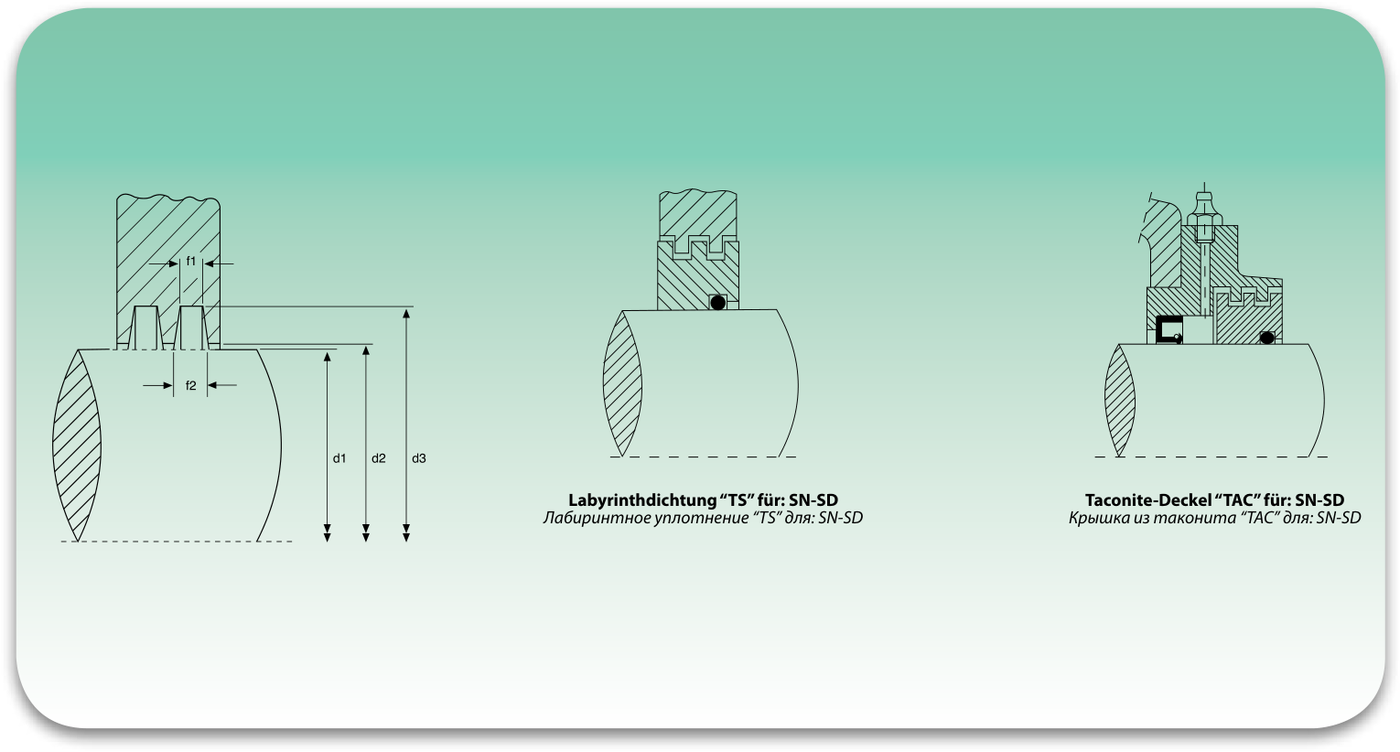

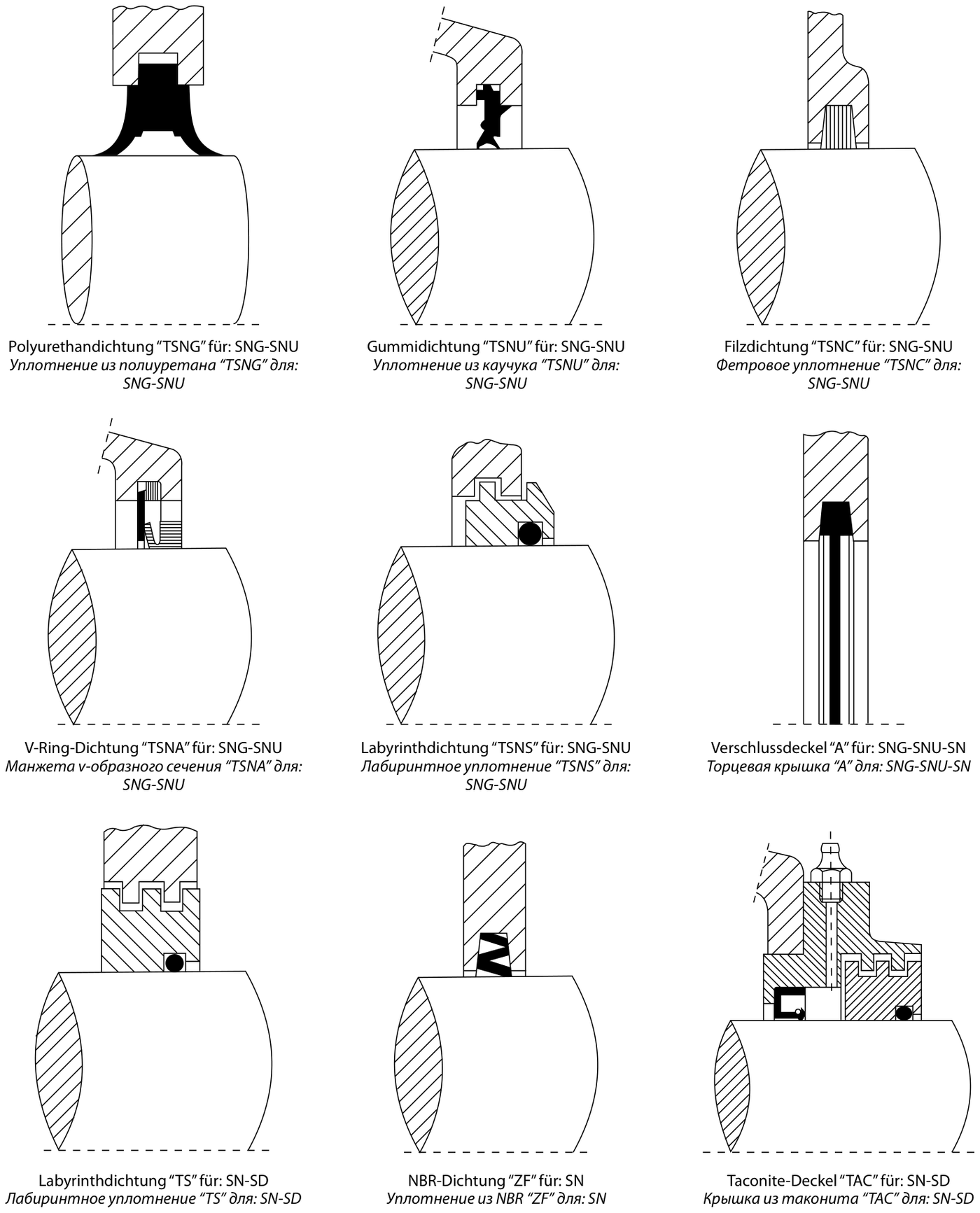

К корпусам предлагаются уплотнительные устройства и крышки: лабиринтное уплотнение TS; уплотнение из NBR ZF; крышка из таконита TAC.
Допуски по диаметру отверстия корпуса, материалы и допуски литья приведены в справочных разделах каталога и в таблицах серии (рекомендуемые допуски для корпуса подшипника).
- Корпус из двух разъёмных частей
- Чугун G 5501 (FC 200) или высокопрочная сталь G 5502 (FCD 450)
- Сферические подшипники с коническим отверстием и закрепительной втулкой
- Лабиринтное уплотнение TS и крышка из таконита TAC
