Корпус подшипника SN 226 ISB
Обозначение SN 226
| Обозначение | SN 226 |
| Серия | Корпус опорного подшипника из двух частей SN 200 |
| Диаметр вала d, мм | 130 |
| d0, мм | 115 |
| d1, мм | 145 |
| D, мм | 230 |
| a, мм | 445 |
| b, мм | 130 |
| c, мм | 50 |
| g, мм | 90 |
| h, мм | 150 |
| L, мм | 190 |
| w, мм | 290 |
| m, мм | 380 |
| n, мм | 70 |
| U, мм | 28 |
| V, мм | 36 |
| Крепёжные винты (2 шт.) | M24 |
| Крепёжные винты (4 шт.) | M20 |
| Подшипник роликовый сферический (коническое отверстие) | 22226 / 23226 |
| Стопорная шайба | KM26 |
| Шайба | MB26 |
| Центрирующее (стопорное) кольцо | SR 230x13 / SR 230x10 |
| Количество колец, шт. | 2 / 1 |
| Фетровое уплотнение TSNC | TSNC 226 / TSNC 233 |
| Уплотнение из NBR ZF | ZF 226 / ZF 233 |
Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
О серии Корпус опорного подшипника из двух частей SN 200
Разъёмный корпус SN 200: 18 типоразмеров под валы 35–160 мм.
Корпус опорного подшипника из двух разъёмных частей SN 200. В таблице каталога 18 типоразмеров для валов диаметром от 35 до 160 мм.
Материал корпуса по каталогу: чугун (G 5501, FC 200) или высокопрочная сталь (G 5502, FCD 450). Для каждого типоразмера указаны подходящие сферические подшипники (шариковые и роликовые с коническим отверстием), закрепительные втулки, центрирующие кольца SR с их количеством, масса, а также обозначения уплотнений и крышек.

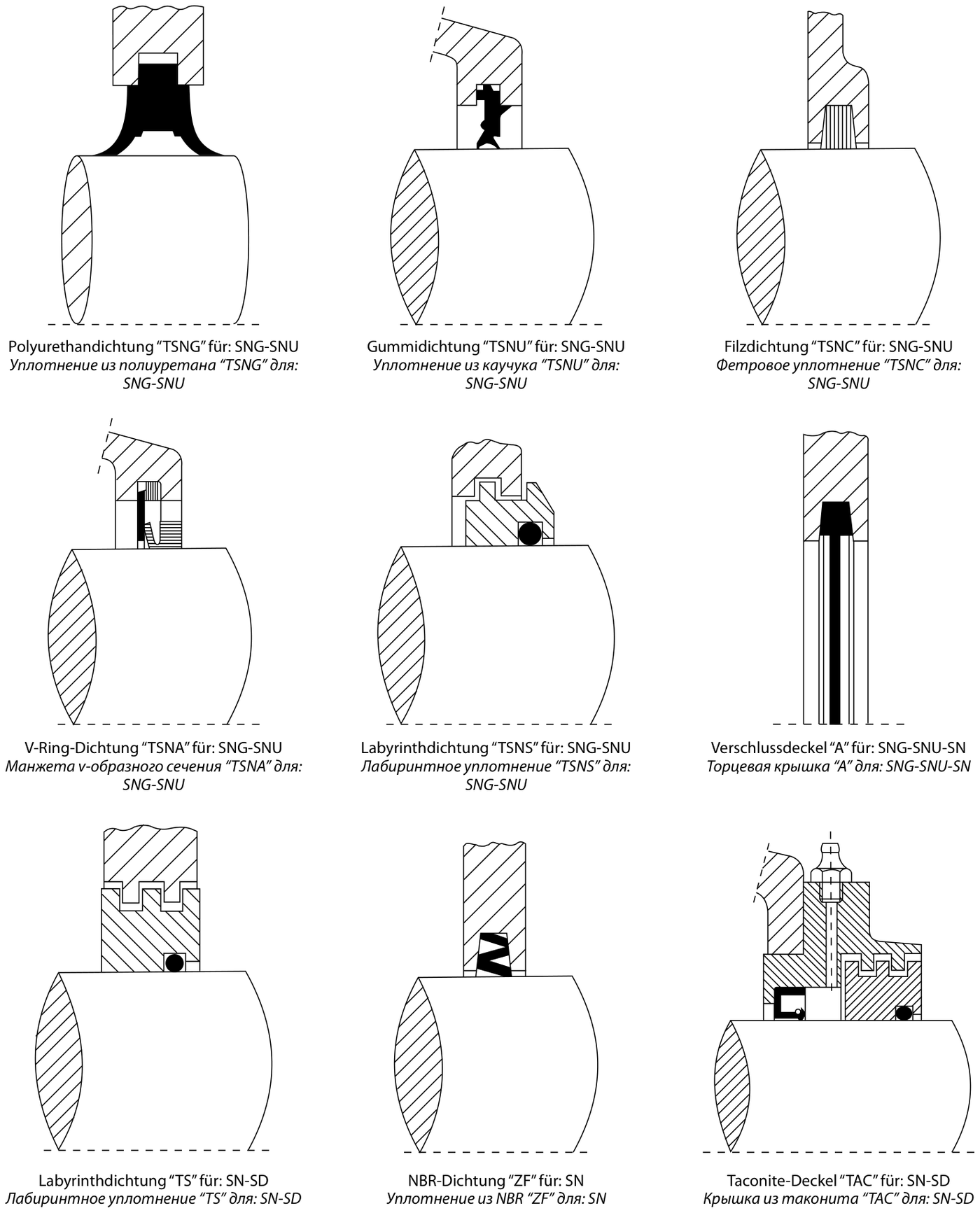

К корпусам предлагаются уплотнительные устройства и крышки: уплотнение из полиуретана TSNG; уплотнение из каучука TSNU; фетровое уплотнение TSNC; манжета V-образного сечения TSNA; лабиринтное уплотнение TSNS; торцевая крышка A; лабиринтное уплотнение TS; уплотнение из NBR ZF; крышка из таконита TAC.
Допуски по диаметру отверстия корпуса, материалы и допуски литья приведены в справочных разделах каталога и в таблицах серии (рекомендуемые допуски для корпуса подшипника).
- Корпус из двух разъёмных частей
- Чугун G 5501 (FC 200) или высокопрочная сталь G 5502 (FCD 450)
- Сферические подшипники с коническим отверстием и закрепительной втулкой
- Набор уплотнений и крышек (TSNG, TSNU, TSNC, TSNA, TSNS, TS, TAC, ZF)

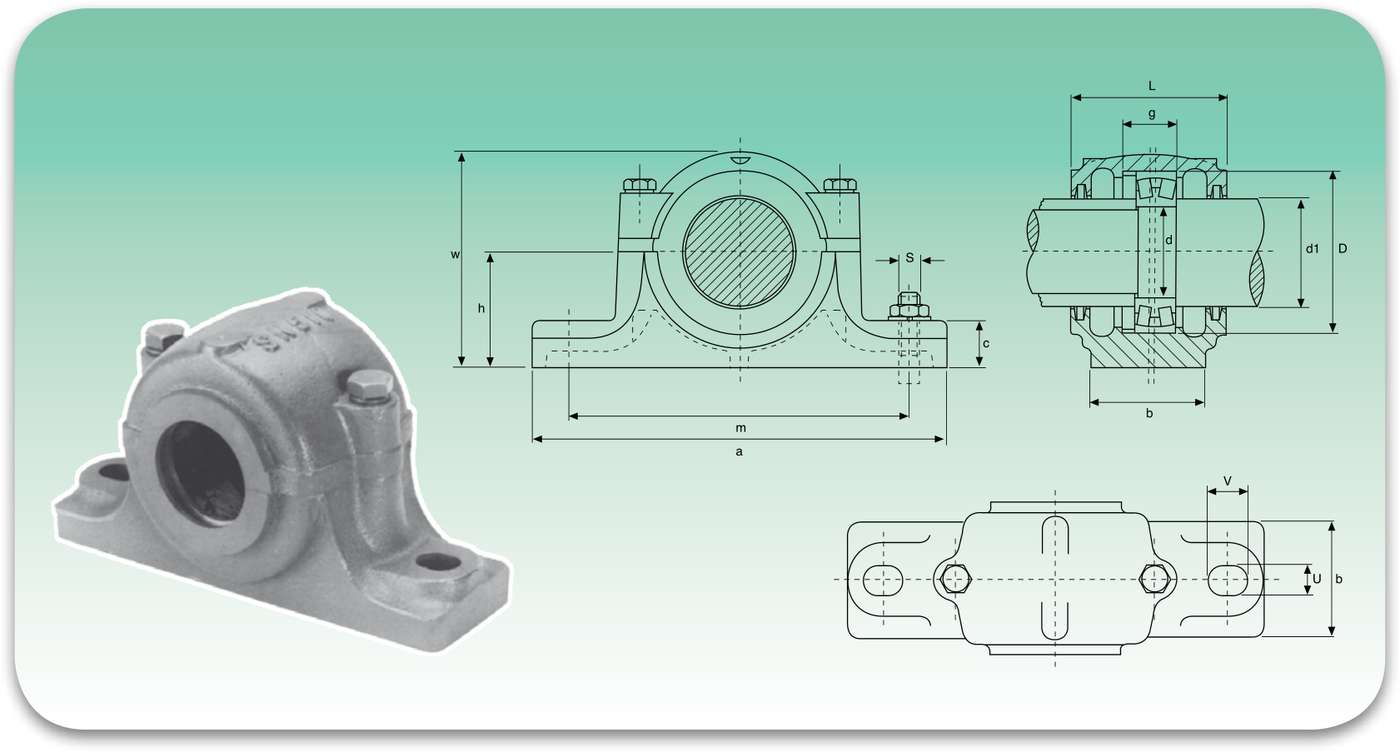

Чертежи и схемы
