Шарикоподшипник SA209-28 ISB

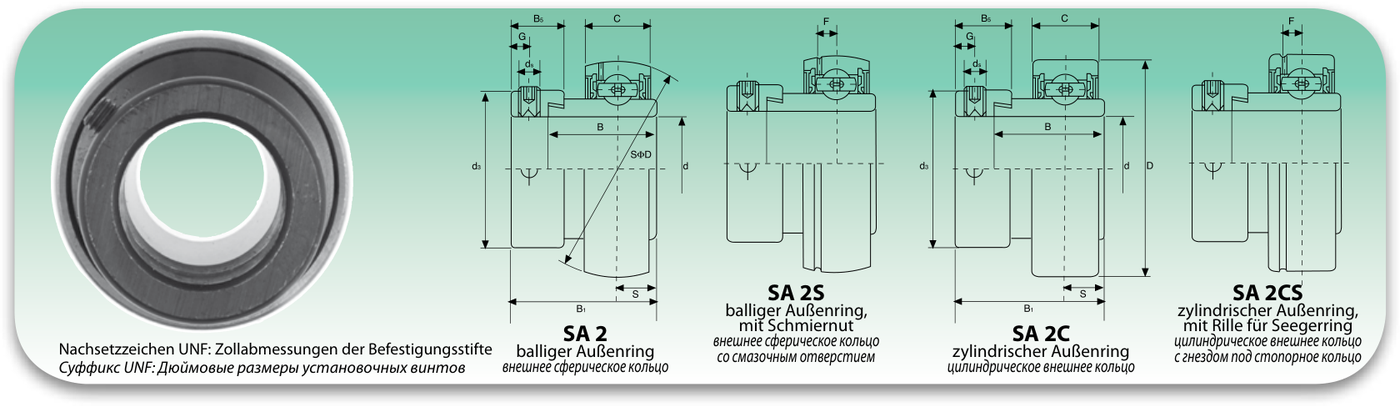

Уплотнённые шарикоподшипники для ОПУ с зажимным эксцентрическим кольцом серии SA2 (легкая серия). В серию входят: диаметры вала от 12 до 60 мм; 46 исполнений в таблице каталога (12 с метрическим и 34 с дюймовым отверстием).

Однорядные шариковые подшипники со сферическим наружным кольцом, которые устанавливаются в корпуса ОПУ. Крепление на валу — зажимным эксцентрическим кольцом; такая система не подходит для применений, в которых изменяется направление вращения вала (раздел «Крепление зажимным эксцентрическим кольцом»).

Внутреннее кольцо закалённое и шлифованное; подшипник по внутренним проектным характеристикам соответствует подшипникам серии 62 или 63 по таблицам ISO.

С двух сторон подшипника установлены уплотняющие прокладки (прокладка из синтетического каучука, усиленная сталью, и защитная шайба на внутреннем кольце), которые не пропускают пыль, влагу и жидкости. Подшипники поставляются с предварительно заложенной смазкой; серии CB, RB, SA, SB смазаны на весь срок службы. При тяжёлых условиях эксплуатации узлы могут поставляться с защитными крышками из серого чугуна, стального листа или пластмассы.

Поставляется в исполнении из нержавеющей стали AISI 440C.

Подшипники ОПУ содержат смазку на основе омыленного лития и рассчитаны на постоянный режим работы при температуре от −30 °C до +100 °C; при неблагоприятных условиях (среда, нагрев, повышенные обороты) выполняется дополнительное смазывание.

Для работы при высоких температурах выпускаются ОПУ в исполнении HT: прокладки из силикона (красная шайба) и смазка Egols-8604, рабочая температура до +200 °C; стандартное исполнение — литиевая смазка, прокладки NBR (чёрная шайба), от −15 до +100 °C. В исполнении HT допустимая нагрузка ниже, а радиальный зазор больше (эталонный зазор C4).
