Закрепительная втулка HE2306 ISB
Обозначение HE2306

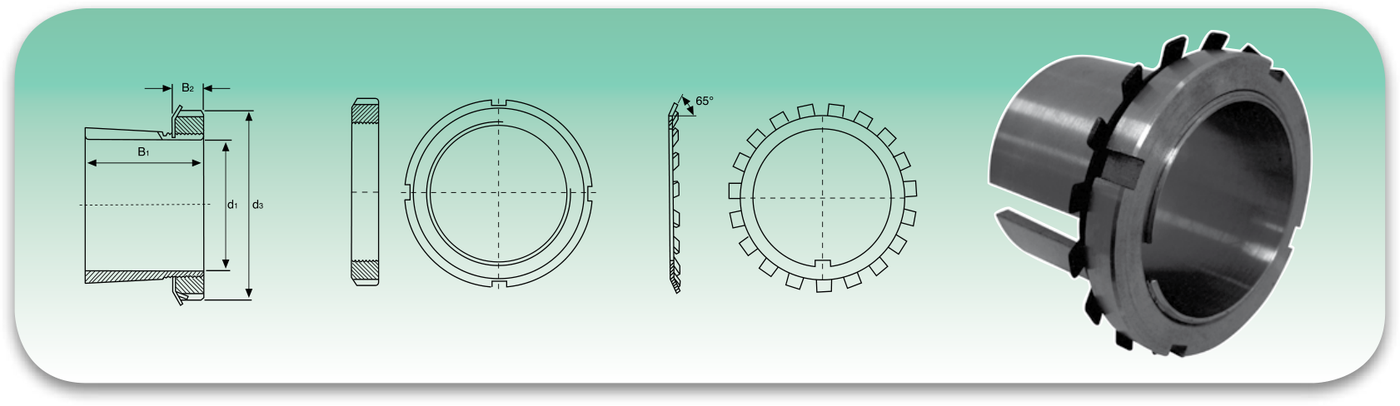

| Обозначение | HE2306 |
| Серия | Закрепительные втулки серии H 23 |
| d1, дюйм | 1 |
| B1, мм | 38 |
| B2, мм | 8 |
| d3, мм | 45 |
| Обозначение A… | AE2306X |
| Стопорная шайба | KM06 |
| Шайба | MB06 |
| Подшипник, нормальная серия | UK206 |
| Подшипник, средняя серия | UKX06 |
| Подшипник, тяжёлая серия | UK306 |
| Масса, кг | 0,126 |
Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
О серии Закрепительные втулки серии H 23
Закрепительные втулки серии H 23: 53 исполнения для подшипников UK2, UKX, UK3.
Закрепительные (стяжные) втулки серии H 23 служат для крепления на валу подшипников с коническим отверстием (серии UK2, UKX, UK3). Для каждой втулки в таблице указаны сопутствующие детали KM и MB (в русском тексте каталога — «стопорная шайба» и «шайба») и подходящие подшипники; в таблице 53 исполнения: 19 с метрическим отверстием и 34 с дюймовым.
Материалы комплектующих по каталогу: втулка и гайка — углеродистая сталь S25C (JIS G 4051), шайба — штампованная холоднокатаная листовая углеродистая сталь SPCC (JIS G 3141).
Крепление стяжной втулкой: ОПУ устанавливают на ровную поверхность, втулку вводят так, чтобы коническая часть располагалась почти по центру подшипника, слегка постукивают по торцу, надевают шайбу и затягивают гайку специальным ключом по рекомендуемым значениям; после затяжки вал должен свободно провёртываться от руки.
Втулки HA, HE, HS выполнены с дюймовой резьбой; втулки серии H без второй буквы — метрические.
- Метрические (H) и дюймовые (HA, HE, HS) исполнения
- Сопутствующие детали: KM (стопорная шайба) и MB (шайба)
- Подходят для подшипников UK205…UK328
Исполнения и обозначения
| H | метрическая втулка |
| HE, HS, HA | втулка с дюймовым отверстием и дюймовой резьбой |
| A…X | обозначение втулки в альтернативной системе (A2305X, AE2305X и т. д.) |
