Зажим для вилки ex CNomo CL 20X40 CN ISB
Обозначение CL 20X40 CN
| Обозначение | CL 20X40 CN |
| Серия | Зажимы для вилок ex CNomo (CL..CN) |

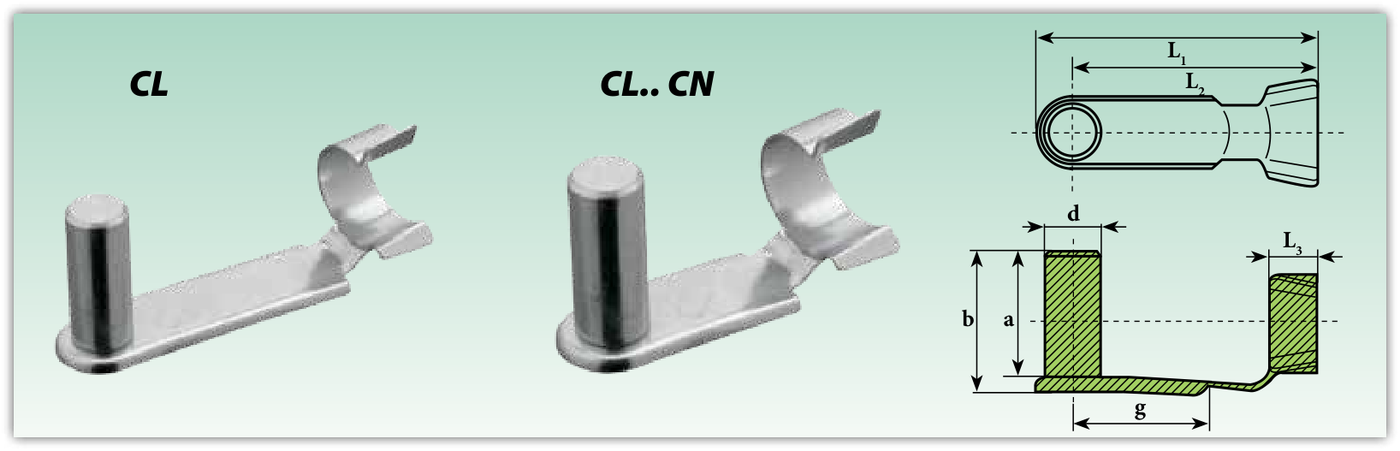

| Диаметр отверстия d (h11), мм | 20 |
| a, мм | 69 |
| b, мм | 73 |
| g, мм | 40 |
| L1 (≈), мм | 98 |
| L2 (≈), мм | 81 |
| L3 (≈), мм | 19 |
| Масса, кг | 0,193 |
Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
О серии Зажимы для вилок ex CNomo (CL..CN)
Серия CL..CN: зажимы для вилок ex CNomo. Диаметр отверстия от 8 до 20 мм, типоразмеров в таблице: 4.
Все изделия (зажимы, распорки, шайбы, штифты, пружины, кольца) следует использовать главным образом с вилками. Основные характеристики приведены в соответствующих размерных таблицах, вместе с размерами и допусками отдельно взятых изделий. - -
Вилки - это механические соединительные компоненты, предназначенные для передачи статической нагрузки; изделия соответствуют стандарту DIN 71752, более подробно описываются в размерных таблицах, могут определяться по резьбе с соответствующим шагом. Каждому типу вилки соответствует стержень, со шпилькой или с пружинным зажимом, дополнительные принадлежности, выполняющие действие соединения вилки к механической части для силовой передачи. Приведенные выше изделия, как правило, изготавливаются из стали, но на заказ могут поставляться из алюминия или из нержавеющей стали (AISI 304). Изделия могут поставляться без отделки или с защитным гальваническим покрытием; также, вилки поставляются с мелким шагом резьбы (CETOP), или ex CNomo, специально предназначенные для винтовых отверстий для увеличенных размеров, обеспечивая увеличенное сопротивление и прочность. Для допусков и размеров см. соответствующие размерные таблицы.
поставляется на заказ.
Зажимы для вилок ex CNomo.
На заказ, поставляются в исполнении из нерж. стали и алюминия.
- На заказ, поставляются в исполнении из нерж. стали и алюминия
