Прямой сферический наконечник SQZ 10 C RS ISB
Обозначение SQZ 10 C RS
| Обозначение | SQZ 10 C RS |
| Серия | Сферические прямые наконечники (SQZ..C RS) |
| Исполнение | С уплотнением |

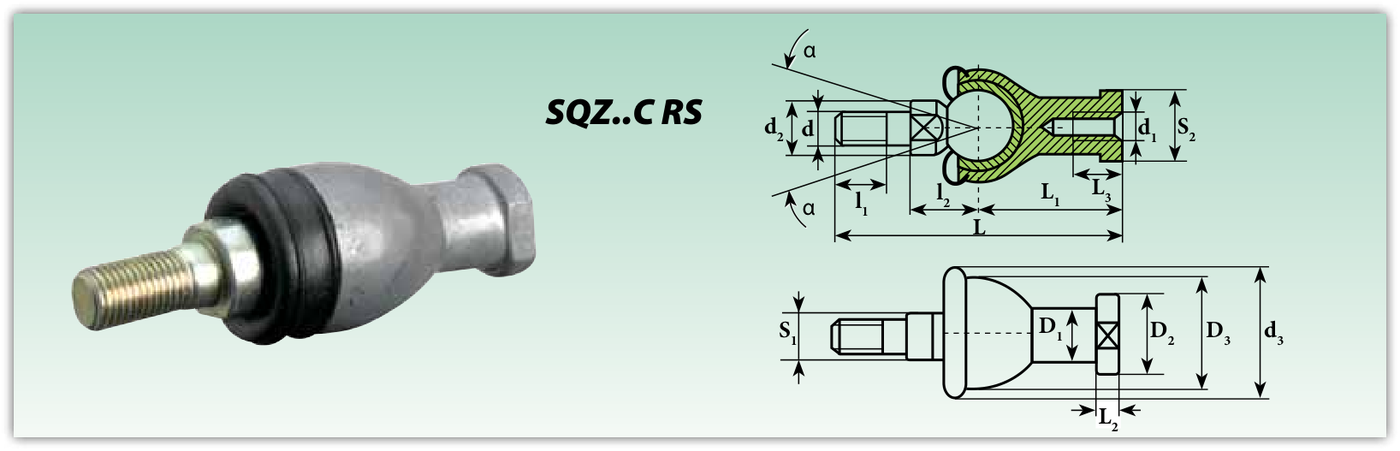

| Диаметр отверстия d, мм | 10 |
| Резьба d1 | M 10x1,25 |
| d2, мм | 14 |
| d3, мм | 30 |
| D1, мм | 15 |
| D2, мм | 19 |
| D3, мм | 28 |
| l1, мм | 15 |
| l2, мм | 19,5 |
| L, мм | 74,5 |
| L1, мм | 35 |
| L2, мм | 6,5 |
| L3, мм | 18 |
| S1, мм | 11 |
| S2, мм | 17 |
| Угол опрокидывания α, ° | 15 |
| Динамическая грузоподъёмность C, кН | 4,8 |
| Статическая грузоподъёмность C0, кН | 16 |
| Масса, кг | 0,121 |
Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
О серии Сферические прямые наконечники (SQZ..C RS)
Серия SQZ..C RS: сферические прямые наконечники. Скользящее соединение: сталь/сталь с предварительно заложенной смазкой. Диаметр отверстия от 5 до 22 мм, типоразмеров в таблице: 14.
Технические характеристики и основные области применения похожи на сферы, приведенные для типа SQ..C RS, меняется только форма, прямая.
Шарнирные головки состоят из тела, также названного корпусом, имеющего форму головки в которое прочно вставлен, в специально предназначенное гнездо сферический шарнир. Шарнирные головки, благодаря резьбе и паяной поверхности, могут считаться оптимальными опорными и соединительными элементами, идеально подходящими для использования в различных применениях. От типа шарнирной головки можно определить тип сферического шарнира, который устанавливался, например: SI 30 C (тип шарнирной головки) GE 30 C (тип сферического шарнира) Если в обозначении нет ссылки на тип шарнира, следует считать, что шарнирная головка и сферический шарнир являются частью одной встроенной конструкции.
Скользящее соединение: сталь/сталь с предварительно заложенной смазкой.
На заказ, поставляются в исполнении из нерж. стали.
Примечания к таблице: 1) Для левой резьбы следует добавить суффикс “L” (например: SQZL..C RS); * Резиновый материал, приблизительные размеры.
- Скользящее соединение: сталь/сталь с предварительно заложенной смазкой
- Смазка: не требуется
- Рабочая температура, °C: -50 … +130
- На заказ, поставляются в исполнении из нерж. стали
Исполнения и обозначения
| L | левая резьба (например: SQZL..C RS) |
