Биметаллическая фланцевая втулка скольжения BM1 F 70x77x93x60 ISB

Биметаллические втулки BM состоят из двух металлических слоёв: стальной основы и слоя медьсодержащего сплава, нанесённого на сталь и служащего внутренней рабочей поверхностью. Особая конструкция обеспечивает высокую износостойкость, главным образом при средних скоростях и средней нагрузке или при малых скоростях с высокой нагрузкой.

Внутренняя поверхность может иметь смазочные пазы разных типов; некоторые размеры втулок оснащены наружным смазочным отверстием. Втулки выпускаются цилиндрическими, фланцевыми и в виде подкладных колец; часть втулок поставляется разомкнутыми, с замком.

Применение: автомобилестроение (двигатели, сцепления мотоциклов, шасси, шиномонтажное оборудование), сельскохозяйственные машины, подъёмные установки (гидравлические краны, автомобильные подъёмники), насосы, компрессоры.

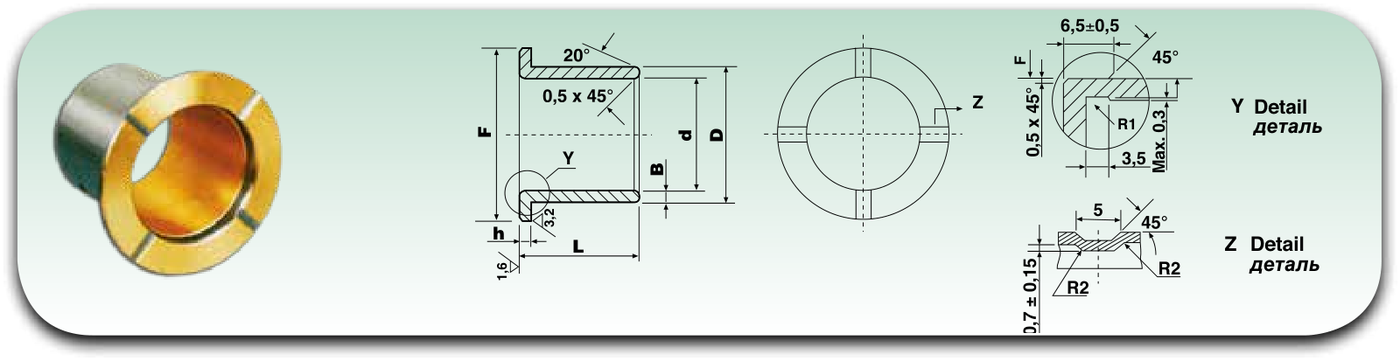

Фланцевые втулки BM1 F из сплава CuPb10Sn10 воспринимают радиальную и осевую нагрузку. Допуски: d +0,20/+0,15; D +0,28/+0,20; F -0,50; L 0/-0,40 мм. Для заказа указывать: BM + тип 1/2/3/4 F + d + D + F.
