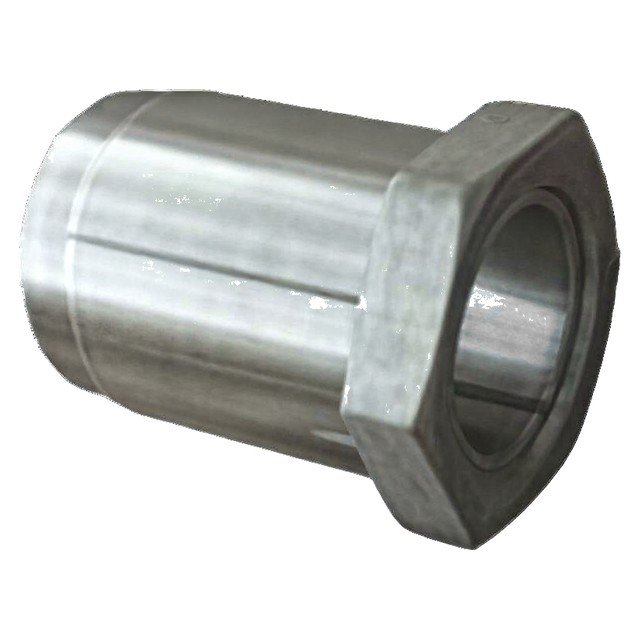

Зажимной элемент LOK 19 x 25 Q INOX ISB
Обозначение LOK 19 x 25 Q INOX
| Обозначение | LOK 19 x 25 Q INOX |
| Серия | Бесшпоночные зажимные элементы (калетаторы) ISB серии Q INOX |
| d, мм | 19 |
| D, мм | 25 |
| SW (под ключ), мм | 27 |
| H, мм | 28 |
| H1, мм | 23,0 |
| Винты затяжки, размер | M22x1 |
| Момент затяжки Tv, Н·м | 30 |
| Число винтов затяжки | 1 |
| Винты демонтажа, размер | M22x1 |
| Число винтов демонтажа | 1 |
| Передаваемый момент Mt, Н·м | 29 |
Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru
Укажите обозначение, материал, ширину или диаметр вала и количество — подготовим предложение.
О серии Бесшпоночные зажимные элементы (калетаторы) ISB серии Q INOX
Серия Q INOX: исполнение из нержавеющей стали. Материал — нержавеющая сталь. Типоразмеров в таблице: 18.
Бесшпоночные зажимные элементы ISB серии Q INOX: исполнение из нержавеющей стали.
Материал: нержавеющая сталь. Размеры в таблице приведены для элемента в свободном (незатянутом) состоянии. Обозначение: LOK, диаметр отверстия d, знак x, наружный диаметр D, код серии.
- Исполнение из нержавеющей стали
- Материал: нержавеющая сталь
- Монтаж и демонтаж затяжкой и отпусканием винтов, без шпоночных пазов на валу

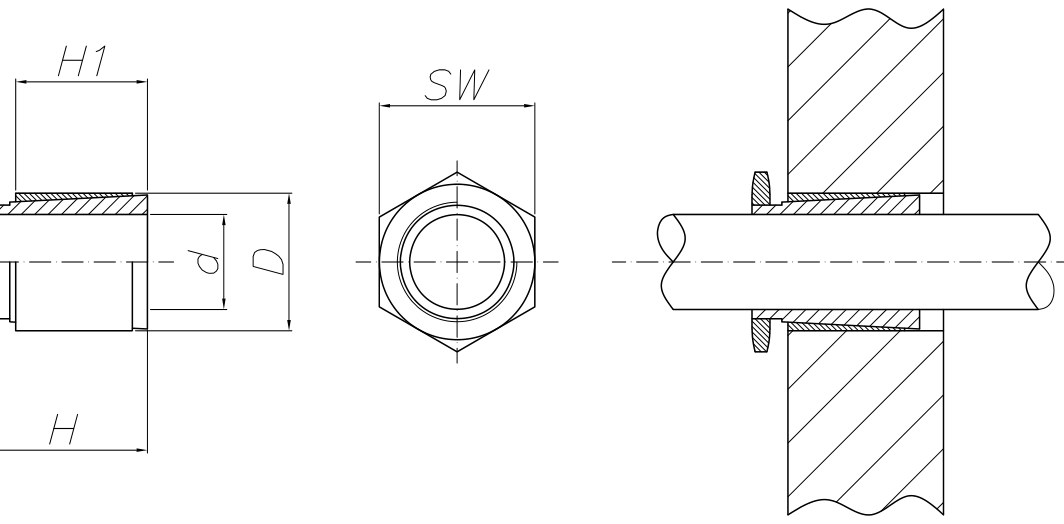

Чертежи и схемы
