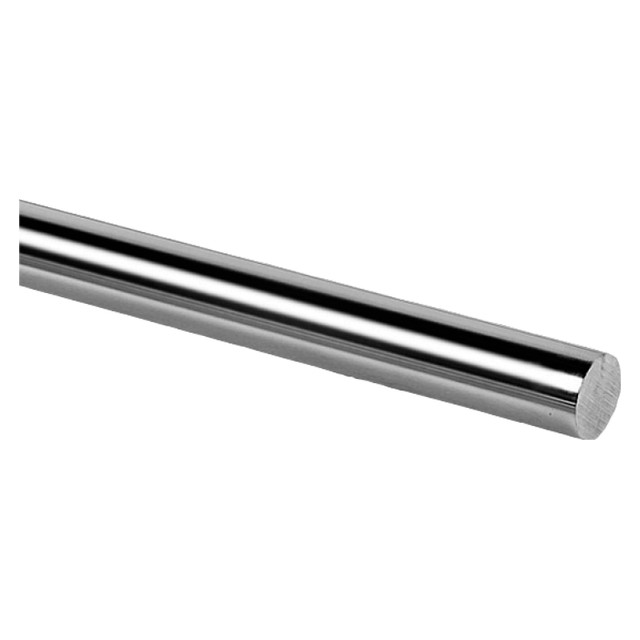

Прецизионные линейные валы WRA/WRB из нержавеющей стали X90CrMoV18 / X46Cr13 ISB
Прецизионные валы для линейного перемещения WRA/WRB из нержавеющей стали X90CrMoV18 (WRA) и X46Cr13 (WRB). Допуск диаметра h6; твёрдость HRC 57 ± 2 (X90) и HRC 55 ± 2 (X46). Типоразмеров в таблице: 14.
Прецизионные валы для линейного перемещения WRA/WRB из нержавеющей стали X90CrMoV18 (WRA) и X46Cr13 (WRB). Допуск диаметра h6; твёрдость HRC 57 ± 2 (X90) и HRC 55 ± 2 (X46).
| Изделий в серии | 14 |

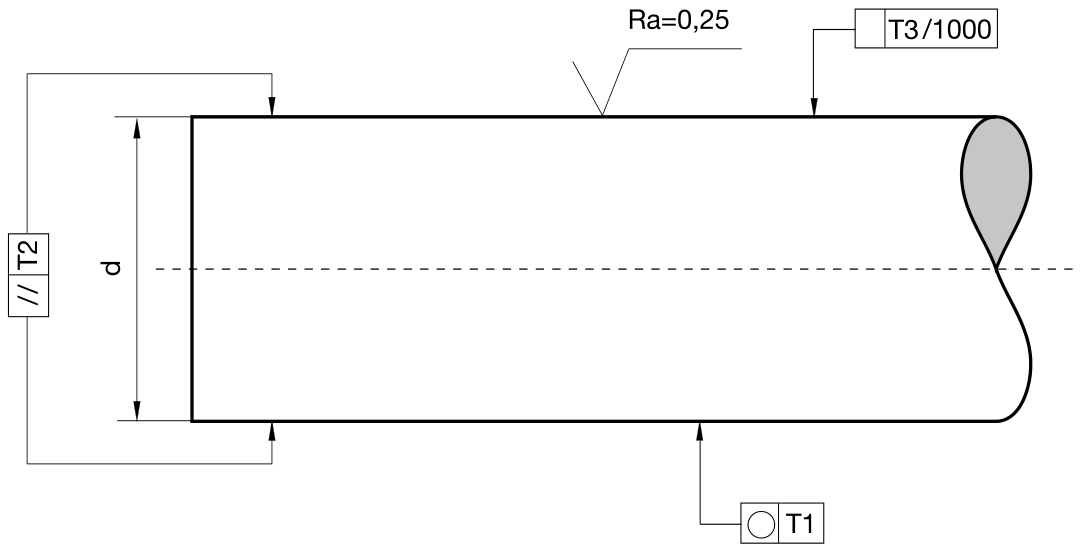

Чертежи и схемы
Размерный ряд: Прецизионные линейные валы WRA/WRB из нержавеющей стали X90CrMoV18 / X46Cr13
Показано 14 из 14
| Обозначение | Диаметр вала d, мм | Масса, кг/м | Макс. глубина закалки (DIN 6773), мм | Допуск диаметра ISO h6, мкм | Круглость T1, мкм | Параллельность T2, мкм | Прямолинейность T3, мкм |
|---|---|---|---|---|---|---|---|
| WRA-WRB 5 | 5 | 0,15 | 0,7 | 0 - 8 | 4 | 5 | 300 |
| WRA-WRB 6 | 6 | 0,22 | 0,7 | 0 - 8 | 4 | 6 | 300 |
| WRA-WRB 8 | 8 | 0,40 | 0,8 | 0 - 9 | 4 | 6 | 300 |
| WRA-WRB 10 | 10 | 0,62 | 1,1 | 0 - 9 | 4 | 6 | 300 |
| WRA-WRB 12 | 12 | 0,89 | 1,3 | 0 - 11 | 5 | 8 | 200 |
| WRA-WRB 14 | 14 | 1,21 | 1,5 | 0 - 11 | 5 | 8 | 200 |
| WRA-WRB 15 | 15 | 1,39 | 1,6 | 0 - 11 | 5 | 8 | 200 |
| WRA-WRB 16 | 16 | 1,58 | 1,6 | 0 - 11 | 5 | 8 | 200 |
| WRA-WRB 20 | 20 | 2,47 | 1,8 | 0 - 13 | 6 | 9 | 100 |
| WRA-WRB 25 | 25 | 3,85 | 2,0 | 0 - 13 | 6 | 9 | 100 |
| WRA-WRB 30 | 30 | 5,55 | 2,4 | 0 - 13 | 6 | 9 | 100 |
| WRA-WRB 40 | 40 | 9,87 | 2,6 | 0 - 16 | 7 | 11 | 100 |
| WRA-WRB 50 | 50 | 15,41 | 2,9 | 0 - 16 | 7 | 11 | 100 |
| WRA-WRB 60 | 60 | 22,2 | 3,0 | 0 - 19 | 8 | 13 | 100 |
