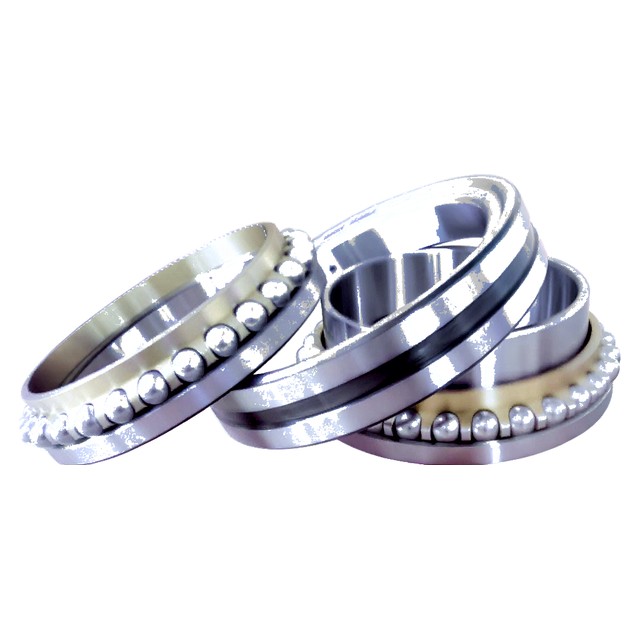

Высокопрецизионные двойные радиально-упорные шарикоподшипники ISB
Двойные радиально-упорные шарикоподшипники для шпинделей станков с повышенными требованиями к скорости вращения и точности монтажа; соединяются в пары с двухрядными цилиндрическими подшипниками серии NN30.

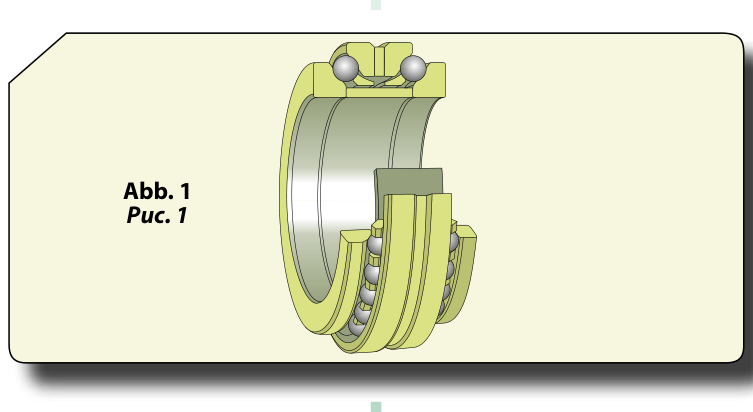

Данный тип подшипников разрабатывался главным образом для использования на шпинделях станков, которые должны удовлетворить повышенные требования к эксплуатационным характеристикам, с точки зрения скорости вращения и точности монтажа (Рис.1).
Двойной радиально-упорный шарикоподшипник разработан для попарного соединения с двухрядными цилиндрическими подшипниками серии NN30..., с внутренними и наружными диаметрами пригодными для спаривания. Наружные диаметры подшипников имеют разные допуски для обеспечения различных решений попарного соединения. Данный тип подшипников имеет разъемную конструкцию.
В свободном кольце предусмотрена наружная кольцевая канавка с тремя смазочными отверстиями для обеспечения эффективной смазки.
Размеры. Стандартные размеры двойных радиально-упорных шарикоподшипников соответствуют стандарту ISO 15-1981; все остальные величине не могут соответствовать унификации т.к. должны удовлетворять особенные конструктивные требования различных областей назначения.
Перекос. Двойные радиально-упорные шарикоподшипники не способны компенсировать перекосы между тугим кольцом и подкладным кольцом. Также не компенсируются ошибки выверки перпендикулярности между осью вала и контактной поверхностью наружного подкладного кольца.
Сепараторы. Двойные радиально-упорные шарикоподшипники снабжаются двумя механически обработанными сепараторами из латуни направленными вдоль шариков.
| Изделий в серии | 44 |
| Внутренний диаметр d, мм | 50–300 |
| Наружный диаметр D, мм | 72–460 |

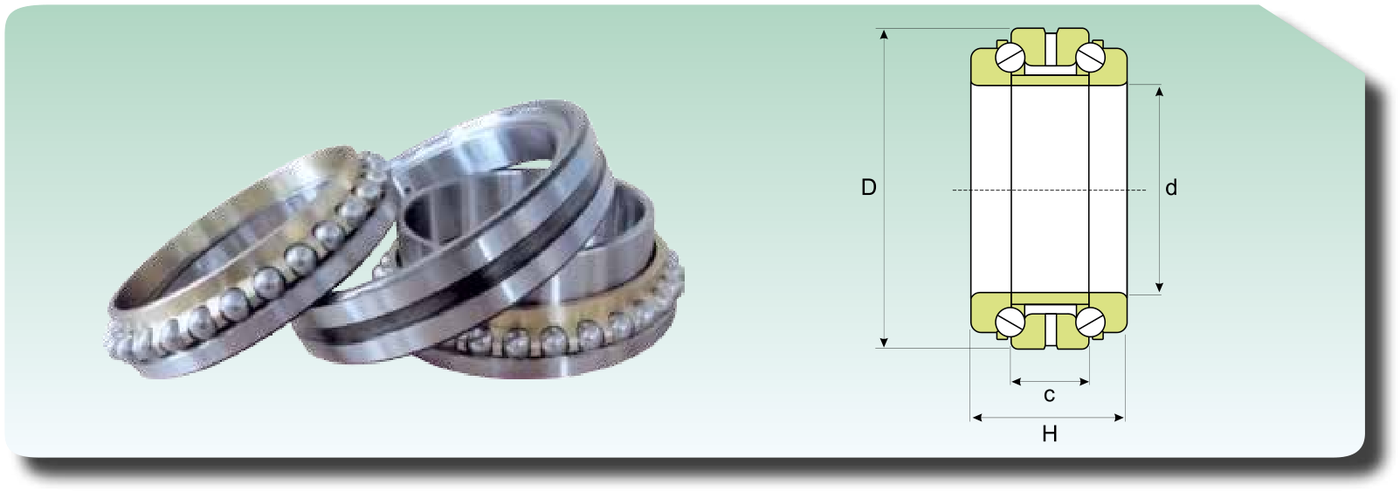

Чертежи и схемы
Размерный ряд: Высокопрецизионные двойные радиально-упорные шарикоподшипники
| Обозначение | d, мм | D, мм | H, мм | c, мм | Динамическая грузоподъёмность C, кН | Статическая грузоподъёмность C0, кН | Предельная скорость при консистентной смазке, об/мин | Предельная скорость при жидком масле, об/мин | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 234410 | 50 | 80 | 38 | 19 | 30 | 75 | 8245 | 9700 | 0,62 |
| 234910 | 50 | 72 | 28 | 14 | 20 | 55 | — | — | 0,75 |
| 234415 | 75 | 115 | 48 | 24 | 45 | 140 | 5820 | 6790 | 1,55 |
| 234915 | 75 | 105 | 38 | 19 | 25 | 100 | — | — | 1,30 |
| 234416 | 80 | 125 | 54 | 27 | 52 | 175 | 5141 | 6111 | 2,10 |
| 234916 | 80 | 110 | 38 | 19 | 35 | 140 | — | — | 1,90 |
| 234417 | 85 | 130 | 54 | 27 | 50 | 180 | 5141 | 6111 | 2,20 |
| 234917 | 85 | 150 | 54 | 22 | 35 | 140 | — | — | 1,90 |
| 234418 | 90 | 140 | 60 | 30 | 60 | 215 | 4656 | 5432 | 3,00 |
| 234918 | 90 | 125 | 44 | 22 | 48 | 170 | — | — | 2,50 |
| 234419 | 95 | 145 | 60 | 30 | 70 | 220 | 4656 | 5432 | 3,05 |
| 234919 | 95 | 130 | 44 | 22 | 58 | 182 | — | — | 2,75 |
| 234420 | 100 | 150 | 60 | 30 | 46,4 | 180 | 290 | 380 | 3,13 |
| 234920 | 100 | 140 | 48 | 24 | 40 | 160 | — | — | 2,80 |
| 234421 | 105 | 160 | 66 | 33 | 84 | 250 | 4171 | 4850 | 4,15 |
| 234921 | 105 | 145 | 48 | 24 | 70 | 195 | 260 | 350 | 3,50 |
| 234422 | 110 | 170 | 72 | 36 | 90 | 320 | 3880 | 4656 | 4,60 |
| 234922 | 110 | 150 | 48 | 24 | 79 | 275 | — | — | 3,85 |
| 234424 | 120 | 180 | 72 | 36 | 107 | 360 | 3686 | 4365 | 5,54 |
| 234924 | 120 | 165 | 54 | 27 | 89 | 290 | — | — | 5,00 |
| 234426 | 130 | 200 | 84 | 42 | 115 | 445 | 3298 | 3880 | 7,90 |
| 234926 | 130 | 180 | 60 | 30 | 100 | 380 | — | — | 6,30 |
| 234428 | 140 | 210 | 84 | 42 | 114 | 470 | 3104 | 3686 | 8,65 |
| 234928 | 140 | 190 | 60 | 30 | 110 | 395 | — | — | 7,30 |
| 234430 | 150 | 225 | 90 | 45 | 192 | 390 | 2910 | 3492 | 12,50 |
| 234930 | 150 | 210 | 72 | 36 | 116 | 320 | — | — | 7,260 |
| 234432 | 160 | 240 | 96 | 48 | 185 | 680 | 190 | 250 | 14,00 |
| 234932 | 160 | 220 | 72 | 36 | 105 | 550 | — | — | 12,50 |
| 234434 | 170 | 260 | 108 | 54 | 221 | 750 | 2328 | 2910 | 18,50 |
| 234934 | 170 | 230 | 72 | 36 | 182 | 600 | — | — | 16,00 |
| 234436 | 180 | 280 | 120 | 60 | 220 | 896 | 1940 | 2522 | 23,00 |
| 234936 | 180 | 250 | 84 | 42 | 180 | 635 | — | — | 21,50 |
| 234438 | 190 | 290 | 120 | 60 | 220 | 931 | 1940 | 2522 | 24,00 |
| 234938 | 190 | 260 | 84 | 42 | 180 | 610 | — | — | 22,00 |
| 234440 | 200 | 310 | 132 | 66 | 259 | 1078 | 1843 | 2328 | 31,00 |
| 234940 | 200 | 280 | 96 | 48 | 230 | 850 | — | — | 27,00 |
| 234444 | 200 | 340 | 144 | 72 | 230 | 900 | — | — | 40,50 |
| 234944 | 220 | 300 | 96 | 48 | 300 | 900 | — | — | — |
| 234448 | 220 | 360 | 144 | 72 | 340 | 1330 | — | — | — |
| 234948 | 240 | 320 | 96 | 48 | 350 | 1420 | — | — | — |
| 234456 | 240 | 420 | 164 | 82 | 380 | 1500 | — | — | — |
| 234956 | 280 | 380 | 120 | 60 | 415 | 1790 | — | — | — |
| 234460 | 300 | 460 | 190 | 95 | 480 | 2170 | — | — | — |
| 234960 | 300 | 420 | 144 | 72 | 450 | 1950 | — | — | — |
