Упорные сферические роликоподшипники ISB

Самоустанавливающиеся упорные сферические роликоподшипники для очень больших осевых нагрузок при одновременном действии радиальной нагрузки.

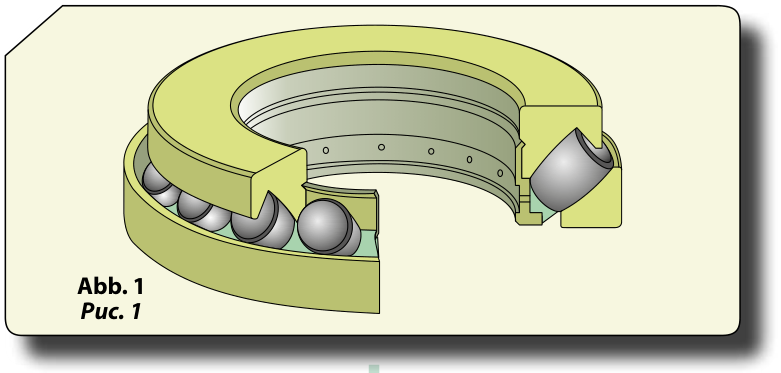

Упорные сферические роликоподшипники ISB (Рис. 1) устроены так, чтобы нагрузка передавалась от одной дорожки качения к другой под углом к оси вращения.

Подшипники данного типа способны воспринимать одновременно действующие радиальные и осевые нагрузки (Рис. 2). Еще одной важной характеристикой упорных сферических роликоподшипников является их способность к самоустановке, благодаря которой подшипники не чувствительны к изгибу вала и перекосу вала относительно корпуса. Упорные сферические роликоподшипники ISB способны воспринимать очень большие осевые нагрузки и вращаться с относительно высокими скоростями. Упорные сферические роликоподшипники имеют большое число ассиметричных роликов и дорожки качения оптимальной кривизны.

Размеры. Основные размеры упорных сферических роликоподшипников ISB соответствуют требованиям стандарта ISO 104:2002.

Допуски. Стандартные упорные сферические роликоподшипники ISB производятся по нормальному классу точности согласно стандарту ISO 199:1997.

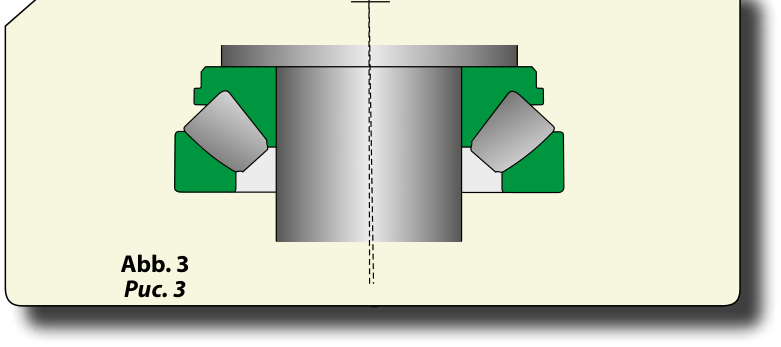

Перекос. В силу своей конструкции упорные сферические роликоподшипники являются самоустанавливающимися, т.е. способны компенсировать перекос вала относительно корпуса, а также изгибы вала в процессе эксплуатации (Рис. 3). Способность реализации полного допустимого перекоса подшипника зависит от конструкции узла и уплотнения.

Минимальная нагрузка. Чтобы обеспечить удовлетворительную работу упорных сферических роликоподшипников ISB, на них постоянно должна воздействовать определенная минимальная нагрузка, прежде всего, это особенно важно в тех случаях, когда подшипники вращаются с высокими скоростями. Это особенно важно, когда подшипники вращаются с высокой скоростью, увеличивая число оборотов или резко меняя направление, когда силы инерции шариков и сепараторов, а также трение в смазочном материале могут оказывать отрицательное воздействие на условия качения в подшипнике и вызвать проскальзывание роликов по дорожке качения.

Исполнения и обозначения

E	Оптимизированная внутренняя конструкция и штампованный стальной сепаратор оконного типа
EF	Оптимизированная внутренняя конструкция и механически обработанный сепаратор из стали
EM	Оптимизированная внутренняя конструкция и механически обработанный сепаратор из латуни

Изделий в серии	110
Внутренний диаметр d, мм	60–1600
Наружный диаметр D, мм	130–2280

Упорные сферические роликоподшипники ISB

110 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

Упорные сферические роликоподшипники: эскиз с размерами

Размерный ряд: Упорные сферические роликоподшипники

Показано 110 из 110

Обозначение	d, мм	D, мм	H, мм	D1, мм	B, мм	H1, мм	E, мм	d1, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Предельная скорость при консистентной смазке, об/мин	Предельная скорость при жидком масле, об/мин	Масса, кг
29412 M	60	130	42	88	14,5	39	20	118	280	815	3825	2400	2,6
29413 M	65	140	45	96,5	16	42,1	21	128	330	965	3672	2200	3,3
29414 M	70	150	48	102	17	44,1	23	137	360	1060	3290	2000	4,0
29415 M	75	160	51	109	18	48,4	24	146	415	1250	3060	2000	4,87
29416 M	80	170	54	116	19	49,5	26	155	450	1370	2907	1900	5,8
29417 M	85	180	58	125,2	20	55,3	28	164	510	1560	2754	1800	6,90
29318 M	90	155	39	117	13	37,1	19	148,50	392	1058	3060	3600	2,85
29418 M	90	190	60	130	21	55,2	29	174	570	1760	2601	1700	8,10
29320 M	100	170	42	127,5	34	—	20,6	158,9	456	1264	2754	3240	3,8
29420 M	100	210	67	142	54	—	31,5	189	960	2450	2295	2700	10,6
29322 M	110	190	48	142	37,5	—	23	176	598	1695	2448	2880	5,6
29422 M	110	230	73	155,5	58	—	34,4	208	1156	2940	2142	2520	16,5
29324 M	120	210	54	156	42	—	25,9	193,5	750	2078	2142	2520	7,45
29424 M	120	250	78	172	62,4	—	38	220	1343	3381	1989	2340	17
29326 M	130	225	58	168	44	—	27,8	206,7	848	2450	1989	2340	9,3
29426 M	130	270	85	185	63	—	41	248	1529	3969	1836	2160	22
29328 M	140	240	60	183	46	—	28	221	960	2793	1989	2340	10,7
29428 M	140	280	85	197,5	64	—	42	252	1597	4214	1836	2160	24,6
29230 M	150	215	39	176	24	—	20,5	200,4	400	1568	2142	2520	4,3
29330 M	150	250	60	190	47	—	29	228	980	2793	1836	2160	11,2
29430 M	150	300	90	214	70	—	44	275	1823	4998	1683	1980	38,1
29332 M	160	270	67	205	53	—	31,7	249,6	1156	3381	1683	1980	14,5
29432 M	160	320	95	220,5	73	—	46,4	290	2038	5488	1530	1800	34,5
29334 M	170	280	67	216	49,6	—	31,7	260,3	1176	3479	1683	1980	16
29434 M	170	340	103	234	80	—	48,8	310	2313	6419	1454	1710	44
29236 M	180	250	42	208	31,8	—	21,8	237	485	1999	1989	2340	5,88
29336 M	180	300	73	229	56	—	34,4	275	1401	4214	1530	1800	19,6
29436 M	180	360	109	249,5	85	—	51,8	326	2548	7203	1377	1620	63,1
29338 M	190	320	78	240,5	59,5	—	38,6	298,3	1597	4655	1454	1710	24,5
29438 M	190	380	115	263	89,5	—	54,2	345	2793	7840	1301	1530	60,8
29240 M	200	280	48	233,5	35,3	—	24,3	266	643	2597	1683	1980	8,9
29340 M	200	340	85	259	64	—	39,1	314	1823	5390	1301	1530	30,3
29440 M	200	400	122	278	95	—	57,5	363	3136	8820	1224	1440	69
29244 M	220	300	48	253	36,5	—	24,3	285	676	2940	1683	1980	9,45
29344 M	220	360	85	277,5	64	—	40,7	336	1960	6174	1301	1530	33
29444 M	220	420	122	298,5	95	—	57	383,8	3283	9457	1148	1350	73,9
29248 M	240	340	60	281,5	46,4	—	29,6	324	783	3381	1377	1620	16,8
29348 M	240	380	85	298,5	63	—	41,7	360	1999	6419	1224	1440	36
29448 M	240	440	122	318,5	92,5	—	59,4	399	3332	9996	1148	1350	78
29252 M	260	360	60	302	46,2	—	29,8	343	801	3577	1301	1530	18
29352 M	260	420	95	327,5	70	—	46	392,3	2499	8134	1071	1260	49,3
29452 M	260	480	132	342	99	—	65	441	3969	12642	995	1170	102
29256 M	280	380	60	322,5	46,2	—	29,5	364	846	3920	1301	1530	21,9
29356 M	280	440	95	346	70	—	46,3	411	2499	8477	1071	1260	50,3
29456 M	280	520	145	373,5	109,5	—	69	472	4802	14994	918	1080	131
29260 M	300	420	73	350,5	53	—	35,8	398,9	1049	4704	1071	1260	29,3
29360 M	300	480	109	371,5	83	—	53	448	3038	10388	918	1080	72,5
29460 M	300	540	145	395	109,9	—	68,3	494,4	4224	16268	918	1080	138
29264 M	320	440	73	369,5	54	—	36	420	1088	4998	1071	1260	31,6
29364 M	320	500	109	393	81,5	—	53	468	3283	10976	918	1080	75,4
29464 M	320	580	155	420	116	—	75	534	4851	18620	842	990	174
29268 M	340	460	73	390	54	—	36	440	1107	5292	995	1170	33
29368 M	340	540	122	428	40,6	—	117	59,5	2656	10780	842	990	105
29468 M	340	620	170	449,5	128	—	80,1	560	5635	21952	765	900	211
29272 M	360	500	85	423	25	—	81	44	1431	6664	918	1080	52
29372 M	360	560	122	442,5	90	—	58,1	523,3	2705	11368	842	990	111
29472 M	360	640	170	470	126	—	81	588	5243	20776	727	855	224
29276 M	380	520	85	441	27	—	81	42	1548	7497	842	990	53
29376 M	380	600	132	473	99,5	—	62,2	565	3273	13720	765	900	135
29476 M	380	670	175	494	67	—	168	87,5	5753	23520	689	810	260
29280 M	400	540	85	460	62,5	—	42	514	1578	7840	842	990	61
29380 M	400	620	132	489	100	—	64,7	582	3381	14308	727	855	154
29480 M	400	710	185	529,5	138	—	86	652	6429	25970	650	765	298
29284 M	420	580	95	485	71	—	49,2	552,1	1950	9604	765	900	76
29384 M	420	650	140	520	49	—	135	67,5	3665	15680	689	810	170
29484 M	420	730	185	542,5	140	—	89,9	668	6595	26950	650	765	310
29288 M	440	600	95	508	30	—	91	46,5	2029	10192	765	900	78
29388 M	440	680	145	540	49	—	140	70,5	4400	18914	650	765	180
29488 M	440	780	206	583	150	—	97	716	7664	31360	574	675	407
29292 M	460	620	95	530	30	—	91	46	2029	10388	727	855	81
29392 M	460	710	150	567	50	—	144	72,5	4224	18620	612	720	215
29492 M	460	800	206	596	77	—	199	101,5	7830	32830	574	675	425
29296 M	480	650	103	556	33	—	99	53,5	2303	11564	689	810	98
29396 M	480	730	150	582	112	—	74	684	4283	19208	612	720	212
29496 M	480	850	224	625	88	—	216	108	9359	38220	513	603	550
292/500 M	500	670	103	571,5	76	—	50,5	640,5	2342	12250	689	810	97,5
293/500 M	500	750	150	611	50	—	144	74	4400	19992	612	720	235
294/500 M	500	870	224	650	160	—	107	797	9183	39200	513	603	555
292/530 M	530	710	109	604	80	—	56	675	3048	14994	650	765	118
293/530 M	530	800	160	648	53	—	154	76	5125	23128	574	675	270
294/530 M	530	920	236	686	89	—	228	116	10290	43120	482	567	650
292/560 M	560	750	115	644	37	—	111	61	2930	15680	612	720	140
294/560 M	560	980	250	727	99	—	241	122	11760	49980	428	504	810
292/600 M	600	800	122	687	90	—	58,9	770	3665	18228	536	630	161
293/600 M	600	900	180	720	65	—	174	89	7379	33810	482	567	405
294/600 M	600	1030	258	770,5	185	—	126	954,8	12838	54880	405	477	860
292/630 M	630	850	132	723	50	—	127	62	4675	23128	513	603	210
293/630 M	630	950	190	761	68	—	183	92	8281	37240	459	540	485
294/630 M	630	1090	280	815	107	—	270	137	14112	60760	383	450	1040
292/670 M	670	900	140	773	45	—	135	73	4116	22344	482	567	255
294/670 M	670	1150	290	872	205	—	138	1054	15092	66640	344	405	1225
293/710 M	710	1060	212	855	74	—	205	103	9751	44590	383	450	660
294/710 M	710	1220	308	917	117	—	298	149	17248	74970	329	387	1500
292/750 M	750	1000	150	858	50	—	144	74	5978	30380	428	504	325
293/750 M	750	1120	224	910	76	—	216	109	9183	44100	367	432	770
294/750 M	750	1280	315	964	121	—	305	153	18326	83300	306	360	1650
292/800 M	800	1060	155	911	52	—	149	77	6429	33810	405	477	380
293/800 M	800	1180	230	965	77	—	222	111	9751	48020	344	405	865
294/800 M	800	1360	335	1034	123	—	324	165	19796	91140	275	324	2025
292/850 M	850	1120	160	967	47	—	154	82	6595	35280	383	450	425
294/850 M	850	1440	354	1077	142	—	342	172	23422	105840	260	306	2390
294/900 M	900	1520	372	1137	147	—	360	186	26166	119560	230	270	2650
292/950 M	950	1250	180	1087	58	—	174	88	8114	44590	329	387	600
294/950 M	950	1600	390	1209	153	—	377	191	27636	129360	214	252	3065
294/1000 M	1000	1670	402	1270	155	—	389	190	30478	137200	199	234	3380
292/1060 M	1060	1400	206	1211	66	—	199	100	10290	57330	275	324	860
294/1060 M	1060	1770	426	1349	192	—	412	207	32732	152880	184	216	4280
292/1180 M	1180	1520	206	1331	83	—	199	101	10682	62720	260	306	950
293/1250 M	1250	1800	330	1474	148	—	319	161	24304	126420	184	216	2770
293/1600 M	1600	2280	408	1885	166	—	395	195	36064	196000	122	144	5375

Источник данных: Каталог ISB Подшипники и комплектующие, стр. 240–244 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
