Сферические роликоподшипники с закрепительной втулкой ISB

Сферические роликоподшипники ISB имеют два ряда роликов с общей сферической дорожкой качения в наружном кольце (Рис. 1). Прилегающие две дорожки качения на внутреннем кольце расположены под углом к оси подшипника. Как следствие, самоустанавливающиеся сферические роликоподшипники нечувствительны к перекосам вала относительно корпуса подшипника, к отклонениям или изгибам вала. Сферические роликоподшипники способны выдерживать двухсторонние радиальные и осевые нагрузки.

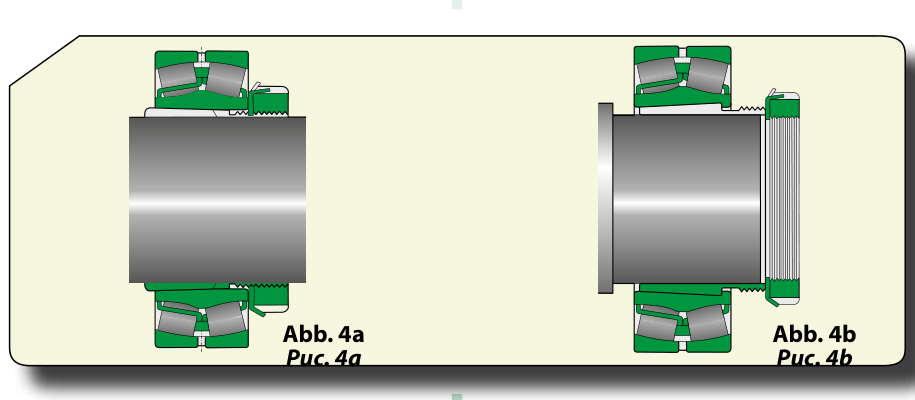

Подшипники на втулках. Сферические роликоподшипники ISB с коническим отверстием могут устанавливаться на гладких или ступенчатых вала при помощи закрепительной втулки (Рис. 4a);

Размеры подшипников соответствуют требованиям стандарта ISO 15:1998. Размеры закрепительных и стяжных втулок соответствуют стандарту ISO 2982-1:1995.

Допуски сферических роликоподшипников ISB с коническим или цилиндрическим отверстием соответствуют нормальному классу точности.

Внутренний зазор. В стандартном варианте исполнения сферические роликоподшипники ISB производятся с нормальным радиальным внутренним зазором. Большинство из них также производится с увеличенным зазором C3 или с очень большим зазором C4. Некоторые типоразмеры подшипников также могут поставляться с уменьшенным зазором C2. Возможность поставки внутренних зазоров отличающихся от нормальных (включая C5, который больше C4) следует уточнять до заказа.

Перекос. Конструкция сферических роликоподшипников такова, что угловой перекос может быть компенсирован без какого-либо влияния на рабочие характеристики подшипника.

Осевая грузоподъемность. Благодаря сферической внутренней конструкции сферические роликоподшипники способны воспринимать значительные осевые нагрузки.
