Сферические роликоподшипники со стяжной втулкой ISB

Сферические роликоподшипники с коническим отверстием на стяжной втулке, упрощающей монтаж и демонтаж на гладких валах.

Сферические роликоподшипники ISB имеют два ряда роликов с общей сферической дорожкой качения в наружном кольце (Рис. 1). Прилегающие две дорожки качения на внутреннем кольце расположены под углом к оси подшипника. Как следствие, самоустанавливающиеся сферические роликоподшипники нечувствительны к перекосам вала относительно корпуса подшипника, к отклонениям или изгибам вала. Сферические роликоподшипники способны выдерживать двухсторонние радиальные и осевые нагрузки.

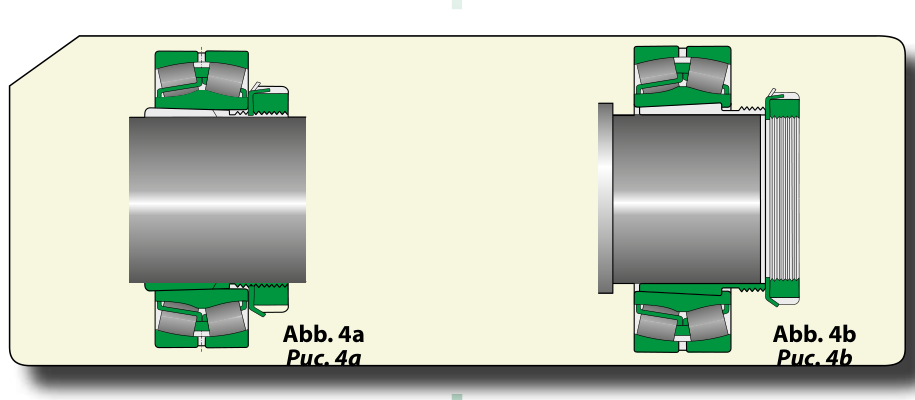

Подшипники на втулках. Сферические роликоподшипники ISB с коническим отверстием могут устанавливаться на гладких или ступенчатых вала при помощи стяжной втулки (Рис. 4b); Использование втулок упрощает процесс монтажа и демонтажа и зачастую позволяет упростить конструкцию подшипникового узла.

Размеры подшипников соответствуют требованиям стандарта ISO 15:1998. Размеры закрепительных и стяжных втулок соответствуют стандарту ISO 2982-1:1995.

Допуски сферических роликоподшипников ISB с коническим или цилиндрическим отверстием соответствуют нормальному классу точности.

Внутренний зазор. В стандартном варианте исполнения сферические роликоподшипники ISB производятся с нормальным радиальным внутренним зазором. Большинство из них также производится с увеличенным зазором C3 или с очень большим зазором C4. Некоторые типоразмеры подшипников также могут поставляться с уменьшенным зазором C2. Возможность поставки внутренних зазоров отличающихся от нормальных (включая C5, который больше C4) следует уточнять до заказа.

Перекос. Конструкция сферических роликоподшипников такова, что угловой перекос может быть компенсирован без какого-либо влияния на рабочие характеристики подшипника.

Осевая грузоподъемность. Благодаря сферической внутренней конструкции сферические роликоподшипники способны воспринимать значительные осевые нагрузки.

Исполнения и обозначения

C2	Радиальный внутренний зазор меньше нормального
C3	Радиальный внутренний зазор больше нормального
C4	Радиальный внутренний зазор больше C3
C45	Радиальный внутренний зазор больше C4
2RS	Уплотнение из бутадиенакрилнитрильного каучука (NBR), с армированием листовой сталью с обеих сторон подшипника. Кольцевая канавка и три смазочных отверстия в наружном кольце
K	Коническое отверстие, конусность 1:12
K30	Коническое отверстие, конусность 1:30
P5	Большая точность размеров и вращения соответствуют классу точности 5 по стандарту ISO
P6	Большая точность размеров и вращения соответствуют классу точности 6 по стандарту ISO
P62	P6 + C2
VA	Подшипники для вибрационного оборудования
W33	Кольцевая канавка и три смазочных отверстия в наружном кольце

Изделий в серии	210
Внутренний диаметр d, мм	20–1000
Наружный диаметр D, мм	52–1580

Сферические роликоподшипники со стяжной втулкой ISB

210 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

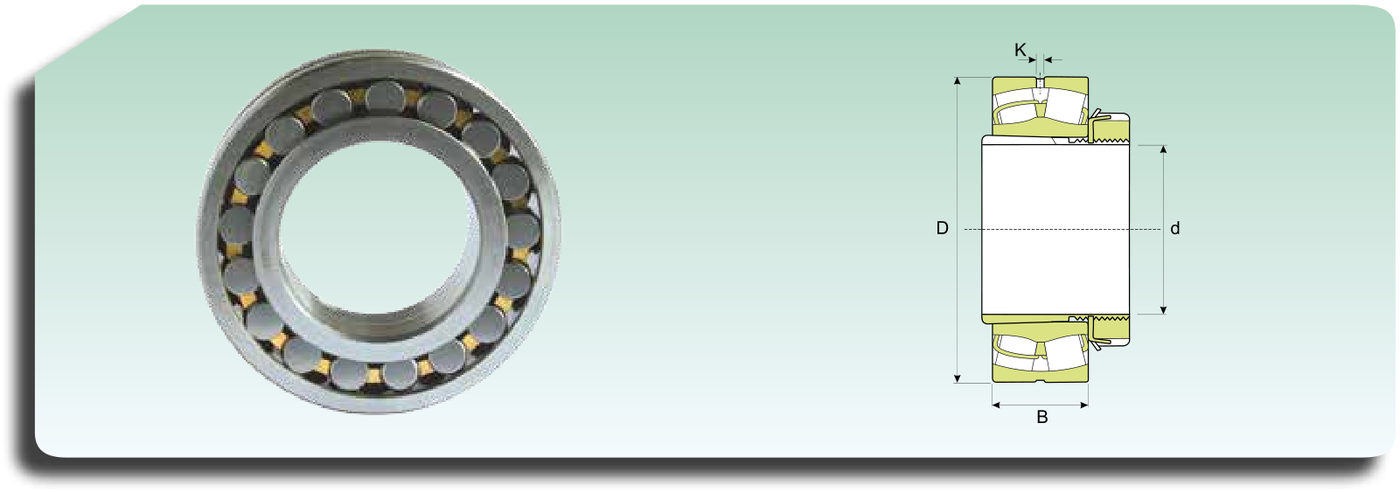

Сферические роликоподшипники со стяжной втулкой: эскиз с размерами

Размерный ряд: Сферические роликоподшипники со стяжной втулкой

Показано 210 из 210

Обозначение	d, мм	D, мм	B, мм	K, мм	B1, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Предельная скорость при консистентной смазке, об/мин	Предельная скорость при жидком масле, об/мин	Масса, кг	Стяжная втулка
22205 EKW33	20	52	18	2	29	48	43	13005	15300	0,33	H 305
22206 EKW33	25	62	20	2	31	63	59	10710	12600	0,39	H 306
21306 EKW33	25	72	19	—	31	54	60	7650	9000	0,51	H 306
22207 EKW33	30	72	23	2	53	85	83	9180	10800	0,59	H 307
21307 EKW33	30	80	21	—	35	64	71	7268	8550	0,69	H 307
22208 EKW33	35	80	23	3	36	95	88	8415	9900	0,68	H 308
21308 EKW33	35	90	23	3	36	102	106	7268	8550	0,92	H 308
22308 EKW33	35	90	33	3	46	147	137	6120	7200	1,25	H 2308
22209 EKW33	40	85	23	3	39	100	96	7650	9000	0,81	H 309
21309 EKW33	40	100	25	3	39	123	124	6503	7650	1,2	H 309
22309 EKW33	40	100	36	3	50	179	179	5355	6300	1,7	H 2309
22210 EKW33	45	90	23	3	42	102	106	7268	8550	0,9	H 310
21310 EKW33	45	110	27	3	42	153	163	5738	6750	1,6	H 310
22310 EKW33	45	110	40	3	55	216	220	4820	5670	2,25	H 2310
22211 EKW33	50	100	25	3	45	123	124	6503	7650	1,1	H 311
21311 EKW33	50	120	29	3	45	153	163	5738	6750	1,95	H 311
22311 EKW33	50	120	43	3	59	265	274	4284	5040	2,85	H 2311
22212 EKW33	55	110	28	3	47	153	163	5738	6750	1,45	H 312
21312 EKW33	55	130	31	3	47	208	235	4820	5670	2,35	H 312
22312 EKW33	55	130	46	4,5	62	304	328	4055	4770	3,5	H 2312
22213 EKW33	60	120	31	3	50	189	212	5355	6300	1,95	H 313
21313 EKW33	60	140	33	3	50	231	265	4590	5400	2,9	H 313
22313 EKW33	60	140	48	4,5	65	333	353	3825	4500	4,2	H 2313
22215 EKW33	65	130	31	3	55	208	235	4820	5670	2,45	H 315
21315 EKW33	65	160	37	3	55	279	319	4284	5040	4,5	H 315
22315 EKW33	65	160	55	4,5	73	431	466	3290	3870	6,5	H 2315
22216 EKW33	70	140	33	3	59	231	265	4590	5400	3	H 316
21316 EKW33	70	170	39	3	59	319	368	4055	4770	5,3	H 316
22316 EKW33	70	170	58	4,5	78	480	529	3060	3600	7,65	H 2316
22217 EKW33	75	150	36	3	63	279	319	4284	5040	3,7	H 317
21317 EKW33	75	180	41	3	63	319	368	4055	4770	6,2	H 317
22317 EKW33	75	180	60	4,5	82	539	608	2907	3420	8,85	H 2317
22218 EKW33	80	160	40	3	65	319	368	4055	4770	4,55	H 318
23218 EKW33	80	160	52,4	3	86	348	431	2907	3420	6	H 2318
21318 EKW33	80	190	43	4,5	65	372	441	3672	4320	7,25	H 318
22318 EKW33	80	190	64	6	86	598	681	2754	3240	10,5	H 2318
22219 EKW33	85	170	43	4,5	68	372	441	3672	4320	5,45	H 319
21319 EKW33	85	200	45	4,5	68	417	480	3443	4050	8,25	H 319
22319 EKW33	85	200	67	6	90	657	750	2601	3060	12	H 2319
23120 EKW33	90	165	52	3	76	358	480	3060	3600	6,15	H 3120
22220 EKW33	90	180	46	4,5	71	417	480	3443	4050	6,4	H 320
23220 EKW33	90	180	60,3	4,5	97	466	588	2601	3060	8,75	H 2320
21320 EKW33	90	215	47	4,5	71	417	480	3443	4050	10,5	H 320
22320 EKW33	90	215	73	6	97	799	931	2295	2700	15,2	H 2320
23022 EKW33	100	170	45	3	77	304	431	3290	3870	5,75	H 322
23122 EKW33	100	180	56	4,5	81	421	573	2754	3240	7,7	H 3122
22222 EKW33	100	200	53	4,5	77	549	627	3060	3600	8,9	H 322
23222 EKW33	100	200	69,8	4,5	105	588	750	2448	2880	12,5	H 2322
22322 EKW33	100	240	80	7,5	105	931	1098	2142	2520	21	H 2322
23024 EKW33	110	180	46	3	72	348	500	3060	3600	5,95	H 3024
23124 EKW33	110	200	62	4,5	88	500	681	2601	3060	10	H 3124
22224 EKW33	110	215	58	6	88	617	750	2907	3420	11	H 3124
23224 EKW33	110	215	76	4,5	112	681	911	2142	2520	14,7	H 2324
22324 EKW33	110	260	86	7,5	112	946	1098	1989	2340	25,5	H 2324
23026 EKW33	115	200	52	4,5	80	421	598	2754	3240	8,6	H 3026
23126 EKW33	115	210	64	4,5	92	549	764	2448	2880	12	H 3126
22226 EKW33	115	230	64	6	92	720	911	2754	3240	14	H 3126
23226 EKW33	115	230	80	4,5	121	764	1039	1989	2340	18,5	H 2326
22326 EKW33	115	280	93	9	121	1098	1294	1836	2160	33	H 2326
23028 EKW33	125	210	53	4,5	82	456	666	2601	3060	9,4	H 3028
23128 EKW33	125	225	68	4,5	97	617	882	2142	2520	14,3	H 3128
22228 EKW33	125	250	68	6	97	696	882	2448	2880	17,8	H 3128
23228 EKW33	125	250	88	6	131	897	1225	1836	2160	24	H 2328
22328 EKW33	125	300	102	9	131	1264	1529	1683	1980	41	H 2328
23030 EKW33	135	225	56	4,5	87	500	735	2448	2880	11	H 3030
23130 EKW33	135	250	80	6	111	813	1176	1989	2340	20,8	H 3130
22230 EKW33	135	270	73	7,5	111	833	1058	2295	2700	22,8	H 3130
23230 EKW33	135	270	96	6	139	1058	1431	1683	1980	30	H 2330
22330 EKW33	135	320	108	9	139	1431	1725	1530	1800	47,4	H 2330
23032 EKW33	140	240	60	6	93	573	862	2295	2700	14,5	H 3032
23132 EKW33	140	270	86	7,5	119	960	1343	1836	2160	27,3	H 3132
22232 EKW33	140	290	80	7,5	119	980	1264	2142	2520	29,3	H 3132
23232 EKW33	140	290	104	7,5	147	1196	1627	1683	1980	38,8	H 2332
22332 EKW33	140	340	114	9	147	1568	1921	1454	1710	60	H 2332
23034 EKW33	150	260	67	6	101	696	1039	2142	2520	18,3	H 3034
23134 EKW33	150	280	88	7,5	122	1019	1470	1836	2160	29,5	H 3134
22234 EKW33	150	310	86	9	122	1098	1431	1989	2340	36	H 3134
23234 EKW33	150	310	110	7,5	154	1372	1891	1530	1800	46,4	H 2334
22334 EKW33	150	360	120	9	154	1725	2117	1377	1620	69,5	H 2334
23936 EKW33	160	250	52	3	87	422	813	2142	2520	13,4	H 3936
23036 EKW33	160	280	74	7,5	109	813	1225	1989	2340	23,2	H 3036
23136 EKW33	160	300	96	7,5	131	1176	1725	1683	1980	37	H 3136
22236 EKW33	160	320	86	9	131	1156	1529	1989	2340	38,2	H 3136
23236 EKW33	160	320	112	7,5	161	1470	2078	1454	1710	49,5	H 2336
22336 EKW33	160	380	126	12	161	1960	2401	1301	1530	80	H 2336
23938 EKW33	170	260	52	9	89	406	784	1989	2340	14,5	H 3938
23038 EKW33	170	290	75	7,5	112	848	1313	1836	2160	24,8	H 3038
23138 EKW33	170	320	104	7,5	141	1343	2038	1530	1800	44,5	H 3138
22238 EKW33	170	340	92	9	141	1245	1666	1836	2160	46	H 3138
23238 EKW33	170	340	120	9	169	1627	2352	1377	1620	59	H 2338
22338 EKW33	170	400	132	12	169	2078	2597	1224	1440	93	H 2338
23940 EKW33	180	280	60	4,5	98	535	1019	1836	2160	19	H 3940
23040 EKW33	180	310	82	7,5	120	980	1499	1683	1980	31,7	H 3040
23140 EKW33	180	340	112	9	150	1568	2313	1454	1710	55,5	H 3140
22240 EKW33	180	360	98	9	150	1431	1891	1683	1980	66	H 3140
23240 EKW33	180	360	128	9	176	1823	2646	1301	1530	70	H 2340
22340 EKW33	180	420	138	12	176	2274	2842	1148	1350	107	H 2340
23944 EKW33	200	300	60	4,5	96	535	1058	1683	1980	22,5	OH 3944 H
23044 EKW33	200	340	90	7,5	126	1196	1823	1530	1800	39,4	OH 3044 H
23144 EKW33	200	370	120	9	161	1764	2695	1301	1530	67,5	OH 3144 H
22244 EKW33	200	400	108	9	161	1725	2313	1530	1800	74	OH 3144 H
23244 EKW33	200	400	144	9	186	2313	3381	1148	1350	96,5	OH 2344 H
22344 EKW33	200	460	145	12	186	2646	3381	1071	1260	135	OH 2344 H
23948 EKW33	220	320	60	4,5	101	553	1137	1530	1800	24,5	OH 3948 H
23048 EKW33	220	360	92	7,5	133	1264	2038	1454	1710	44,5	OH 3048 H
23148 EKW33	220	400	128	9	172	2038	3136	1224	1440	80,5	OH 3148 H
22248 EKW33	220	440	120	12	172	2156	2940	1377	1620	99	OH 3148 H
23248 EKW33	220	440	160	12	199	2842	4214	995	1170	125	OH 2348 H
22348 EKW33	220	500	155	12	199	3038	3920	995	1170	170	OH 2348 H
23952 EKW33	240	360	75	4,5	116	862	1764	1454	1710	35	OH 3952 H
23052 EKW33	240	400	104	9	145	1568	2499	1301	1530	60,5	OH 3052 H
23152 EKW33	240	440	144	9	190	2499	3822	1071	1260	109	OH 3152 H
22252 EKW33	240	480	130	12	190	2597	3479	1224	1440	130	OH 3152 H
23252 EKW33	240	480	174	12	211	3185	4655	918	1080	160	OH 2352 H
22352 EKW33	240	540	165	12	211	3479	4459	842	990	215	OH 2352 H
23956 EKW33	260	380	75	6	121	828	1725	1301	1530	40	OH 3956 H
23056 EKW33	260	420	106	9	152	1695	2793	1224	1440	67	OH 3056 H
23156 EKW33	260	460	146	9	195	2597	4165	995	1170	115	OH 3156 H
22256 EKW33	260	500	130	12	195	2646	3675	1148	1350	135	OH 3156 H
23256 EKW33	260	500	176	12	224	3185	4802	842	990	165	OH 2356 H
22356 EKW33	260	580	175	12	224	3920	5096	842	990	250	OH 2356 H
23960 EKW33	280	420	90	6	140	1176	2450	1224	1440	58,5	OH 3960 H
23060 EKW33	280	460	118	9	168	2078	3381	1148	1350	90	OH 3060 H
23160 EKW33	280	500	160	9	208	3136	4998	918	1080	150	OH 3160 H
22260 EKW33	280	540	140	12	208	3087	4165	1071	1260	170	OH 3160 H
23260 EKW33	280	540	192	12	240	3822	5733	765	900	210	OH 3260 H
23964 EKW33	300	440	90	6	140	1401	2646	1148	1350	61	OH 3964 H
23064 EKW33	300	480	121	9	171	2195	3724	1071	1260	97	OH 3064 H
23164 EKW33	300	540	176	12	226	3675	5880	842	990	185	OH 3164 H
22264 EKW33	300	580	150	12	226	3528	4802	995	1170	200	OH 3164 H
23264 EKW33	300	580	208	12	258	4312	6566	727	855	260	OH 3264 H
23968 EKW33	320	460	90	6	144	1431	2744	1071	1260	67,5	OH 3968 H
23068 EKW33	320	520	133	12	187	2646	4459	995	1170	130	OH 3068 H
23168 EKW33	320	580	190	12	254	4165	6664	765	900	250	OH 3168 H
23268 EKW33	320	620	224	12	288	4998	7644	612	720	335	OH 3268 H
23972 EKW33	340	480	90	6	144	1372	2695	995	1170	70,5	OH 3972 H
23072 EKW33	340	540	134	12	188	2695	4704	918	1080	135	OH 3072 H
23172 EKW33	340	600	192	12	259	4214	6811	765	900	260	OH 3172 H
22272 EKW33	340	650	170	12	259	4214	6076	650	765	375	OH 3172 H
23272 EKW33	340	650	232	12	299	5292	8134	574	675	375	OH 3272 H
23976 EKW33	360	520	106	7,5	164	1921	3724	918	1080	95	OH 3976 H
23076 EKW33	360	560	135	12	193	2842	4900	918	1080	145	OH 3076 H
23176 EKW33	360	620	194	12	264	4312	6958	765	900	275	OH 3176 H
23276 EKW33	360	680	240	12	310	5733	8967	574	675	420	OH 3276 H
23980 EKW33	380	540	106	7,5	168	1960	3822	918	1080	100	OH 3980 H
23080 EKW33	380	600	148	12	210	3185	5586	842	990	180	OH 3080 H
23180 EKW33	380	650	200	12	272	4557	7497	727	855	325	OH 3180 H
23280 EKW33	380	720	256	12	328	6419	10192	513	603	505	OH 3280 H
22380 EKW33	380	820	243	12	328	7350	10192	574	675	735	OH 3280 H
23984 EKW33	400	560	106	9	168	1999	4067	842	990	105	OH 3984 H
23084 EKW33	400	620	150	12	212	3332	5880	842	990	190	OH 3084 H
23184 EKW33	400	700	224	12	304	5488	9114	689	810	410	OH 3184 H
23284 EKW33	400	760	272	12	352	7203	11368	482	567	590	OH 3284 H
23988 EKW33	410	600	118	9	189	2401	4802	765	900	150	OH 3988 H
23088 EKW33	410	650	157	12	228	3577	6419	765	900	235	OH 3088 H
23188 EKW33	410	720	226	12	307	5880	9800	650	765	430	OH 3188 H
23288 EKW33	410	790	280	12	361	7644	12250	459	540	670	OH 3288 H
23992 EKW33	430	620	118	9	189	2450	4900	765	900	160	OH 3992 H
23092 EKW33	430	680	163	12	234	3822	6811	727	855	265	OH 3092 H
23192 EKW33	430	760	240	12	326	6272	10584	612	720	530	OH 3192 H
23292 EKW33	430	830	296	12	382	8330	13426	428	504	790	2OH 3292 H
23996 EKW33	450	650	128	9	200	2842	5586	765	900	185	OH 3996 H
23096 EKW33	450	700	165	12	237	3822	6664	727	855	275	OH 3096 H
23196 EKW33	450	790	248	12	335	6811	11760	574	675	590	OH 3196 H
23296 EKW33	450	870	310	12	397	9114	14700	405	477	935	OH 3296 H
239/500 EKW33	470	670	128	12	208	2842	5880	727	855	195	OH 39/500 H
230/500 EKW33	470	720	167	12	247	4067	7644	689	810	290	OH 30/500 H
231/500 EKW33	470	830	264	12	356	7497	12642	536	630	690	OH 31/500 H
232/500 EKW33	470	920	336	12	428	10388	16954	383	450	1100	OH 32/500 H
239/530 EKW33	500	710	136	12	216	3136	6566	689	810	255	OH 39/530 H
230/530 EKW33	500	780	185	12	265	4998	9114	612	720	405	OH 30/530 H
231/530 EKW33	500	870	272	12	364	7987	13720	513	603	785	OH 31/530 H
232/530 EKW33	500	980	355	12	447	10878	19992	367	432	1360	OH 32/530 H
239/560 EKW33	530	750	140	12	227	3381	7056	612	765	260	OH 39/560 H
230/560 EKW33	530	820	195	12	282	5488	9996	540	675	445	OH 30/560 H
231/560 EKW33	530	920	280	12	377	8967	15680	453,6	567	880	OH 31/560 H
232/560 EKW33	530	1030	365	12	462	11270	21560	309,6	387	1490	OH 32/560 H
239/600 EKW33	560	800	150	12	239	3822	8134	540	675	330	OH 39/600 H
230/600 EKW33	560	870	200	12	289	5880	11172	504	630	525	OH 30/600 H
231/600 EKW33	560	980	300	12	399	9996	17640	403,2	504	1070	OH 31/600 H
232/600 EKW33	560	1090	388	12	487	12838	24990	288	360	1780	OH 32/600 H
239/630 EKW33	600	850	165	12	254	4557	9604	504	630	385	OH 39/630 H
230/630 EKW33	600	920	212	12	301	6566	12250	482,4	603	595	OH 30/630 H
231/630 EKW33	600	1030	315	12	424	10290	20384	381,6	477	1240	OH 31/630 H
239/670 EKW33	630	900	170	12	264	4900	10584	482,4	603	455	OH 39/670 H
230/670 EKW33	630	980	230	12	324	7497	14308	432	540	755	OH 30/670 H
231/670 EKW33	630	1090	336	12	456	10682	21952	360	450	1510	OH 31/670 H
232/670 EKW33	630	1220	438	12	558	15092	29890	259,2	324	2535	OH 32/670 H
239/710 EKW33	670	950	180	12	286	5488	11760	432	540	525	OH 39/710 H
230/710 EKW33	670	1030	236	12	342	8134	15974	403,2	504	860	OH 30/710 H
231/710 EKW33	670	1150	345	12	467	11956	25480	324	405	1750	OH 31/710 H
232/710 EKW33	670	1280	450	12	572	17248	33810	230,4	288	2995	OH 32/710 H
239/750 EKW33	710	1000	185	12	291	5880	12936	403,2	504	605	OH 39/750 H
230/750 EKW33	710	1090	250	12	356	9457	18228	381,6	477	990	OH 30/750 H
231/750 EKW33	710	1220	365	12	493	13524	28420	309,6	387	2045	OH 31/750 H
232/750 EKW33	710	1360	475	12	603	18326	35770	216	270	3485	OH 32/750 H
239/800 EKW33	750	1060	195	12	303	6272	14014	381,6	477	730	OH 39/800 H
230/800 EKW33	750	1150	258	12	366	9800	19600	345,6	432	1200	OH 30/800 H
231/800 EKW33	750	1280	375	12	505	14504	30870	288	360	2430	OH 31/800 H
239/850 EKW33	800	1120	200	12	308	6811	15288	345,6	432	950	OH 39/850 H
230/850 EKW33	800	1220	272	12	380	9182,6	21168	324	405	1390	OH 30/850 H
231/850 EKW33	800	1360	400	12	536	15778	33810	259,2	324	2800	OH 31/850 H
239/900 EKW33	850	1180	206	12	326	7350	16660	324	405	930	OH 39/900 H
230/900 EKW33	850	1280	280	12	400	9898	22736	288	360	1580	OH 30/900 H
239/950 EKW33	900	1250	224	12	344	7105	19208	309,6	387	1120	OH 39/950 H
230/950 EKW33	900	1360	300	12	420	11760	27930	273,6	342	1870	OH 30/950 H
230/1000 EKW33	950	1420	308	12	430	12446	29890	259,2	324	2070	OH 30/1000 H
231/1000 EKW33	950	1580	462	12	609	20972	47040	201,6	252	4340	OH 31/1000 H
239/1060 EKW33	1000	1400	250	12	372	9359	25480	259,2	324	1590	OH 39/1060 H
230/1060 EKW33	1000	1500	325	12	447	13524	33320	230,4	288	2800	OH 30/1060 H

Источник данных: Каталог ISB Подшипники и комплектующие, стр. 194–213 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
