Сферические роликоподшипники ISB

Двухрядные самоустанавливающиеся сферические роликоподшипники с цилиндрическим или коническим отверстием, не чувствительные к перекосам вала.

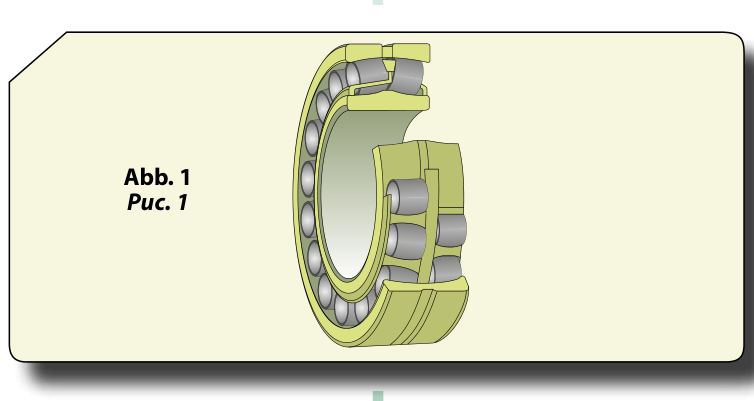

Сферические роликоподшипники ISB имеют два ряда роликов с общей сферической дорожкой качения в наружном кольце (Рис. 1). Прилегающие две дорожки качения на внутреннем кольце расположены под углом к оси подшипника. Как следствие, самоустанавливающиеся сферические роликоподшипники нечувствительны к перекосам вала относительно корпуса подшипника, к отклонениям или изгибам вала. Сферические роликоподшипники способны выдерживать двухсторонние радиальные и осевые нагрузки.

Стандартные подшипники. Номенклатура сферических роликоподшипников включает:

Открытые подшипники: в зависимости от размера и серии производятся в разных конструктивных исполнениях, с коническим или цилиндрическим отверстиями. Конусность конического отверстия равна или 1:30 (серии 240,241,248 и 249, суффикс обозначения K30) или 1:12, с суффиксом обозначения K. Для обеспечения эффективного смазывания сферические роликоподшипники снабжены окружной канавкой и тремя смазочными отверстиями на внешнем кольце (Рис.2).

Размеры подшипников соответствуют требованиям стандарта ISO 15:1998. Размеры закрепительных и стяжных втулок соответствуют стандарту ISO 2982-1:1995.

Допуски сферических роликоподшипников ISB с коническим или цилиндрическим отверстием соответствуют нормальному классу точности.

Внутренний зазор. В стандартном варианте исполнения сферические роликоподшипники ISB производятся с нормальным радиальным внутренним зазором. Большинство из них также производится с увеличенным зазором C3 или с очень большим зазором C4. Некоторые типоразмеры подшипников также могут поставляться с уменьшенным зазором C2. Возможность поставки внутренних зазоров отличающихся от нормальных (включая C5, который больше C4) следует уточнять до заказа.

Перекос. Конструкция сферических роликоподшипников такова, что угловой перекос может быть компенсирован без какого-либо влияния на рабочие характеристики подшипника.

Осевая грузоподъемность. Благодаря сферической внутренней конструкции сферические роликоподшипники способны воспринимать значительные осевые нагрузки.

Примечание: На заказ поставляются подшипники с окружной канавкой и тремя смазочными отверстиями в наружном кольце.

Исполнения и обозначения

C2	Радиальный внутренний зазор меньше нормального
C3	Радиальный внутренний зазор больше нормального
C4	Радиальный внутренний зазор больше C3
C45	Радиальный внутренний зазор больше C4
2RS	Уплотнение из бутадиенакрилнитрильного каучука (NBR), с армированием листовой сталью с обеих сторон подшипника. Кольцевая канавка и три смазочных отверстия в наружном кольце
K	Коническое отверстие, конусность 1:12
K30	Коническое отверстие, конусность 1:30
P5	Большая точность размеров и вращения соответствуют классу точности 5 по стандарту ISO
P6	Большая точность размеров и вращения соответствуют классу точности 6 по стандарту ISO
P62	P6 + C2
VA	Подшипники для вибрационного оборудования
W33	Кольцевая канавка и три смазочных отверстия в наружном кольце

Изделий в серии	329
Внутренний диаметр d, мм	20–1800
Наружный диаметр D, мм	52–2180

329 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

Сферические роликоподшипники: эскиз с размерами

Размерный ряд: Сферические роликоподшипники

Показано 329 из 329

Обозначение	d, мм	D, мм	B, мм	K, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Предельная скорость при консистентной смазке, об/мин	Предельная скорость при жидком масле, об/мин	Масса, кг	Обозначение с коническим отверстием
22205/20	20	52	18	2	48	43	13005	15300	0,28	—
22205	25	52	18	2	48	43	13005	15300	0,26	22205 K
21305	25	62	17	—	41	41	9180	10800	0,28	—
22206	30	62	20	2	63	59	10710	12600	0,29	22206 K
21306	30	72	19	—	54	60	7650	9000	0,41	21306 K
22207	35	72	23	2	85	83	9180	10800	0,45	22207 K
21307	35	80	21	—	64	71	7267,5	8550	0,55	21307 K
22208	40	80	23	3	95	88	8415	9900	0,53	22208 K
21308	40	90	23	3	102	106	7267,5	8550	0,75	21308 K
22308	40	90	33	3	147	137	6120	7200	1,05	22308 K
22209	45	85	23	3	100	96	7650	9000	0,58	22209 K
21309	45	100	25	3	123	124	6502,5	7650	0,99	21309 K
22309	45	100	36	3	179	179	5355	6300	1,4	22309 K
22210	50	90	23	3	102	106	7267,5	8550	0,63	22210 K
21310	50	110	27	3	153	163	5737,5	6750	1,35	21310 K
22310	50	110	40	3	216	220	4819,5	5670	1,9	22310 K
22211	55	100	25	3	123	124	6502,5	7650	0,84	22211 K
21311	55	120	29	3	153	163	5737,5	6750	1,7	21311 K
22311	55	120	43	3	265	274	4284	5040	2,45	22311 K
22212	60	110	28	3	153	163	5737,5	6750	1,15	22212 K
21312	60	130	31	3	208	235	4819,5	5670	2,1	21312 K
22312	60	130	46	4,5	304	328	4054,5	4770	3,1	22312 K
24013	65	100	35	2	129	170	4819,5	5670	0,95	24013 K30
22213	65	120	31	3	189	212	5355	6300	1,55	22213 K
21313	65	140	33	3	231	265	4590	5400	2,55	21313 K
22313	65	140	48	4,5	333	353	3825	4500	3,75	22313 K
22214	70	125	31	3	204	223	5125,5	6030	1,55	22214 K
21314	70	150	35	3	279	319	4284	5040	3,1	21314 K
22314	70	150	51	4,5	392	421	3442,5	4050	4,55	22314 K
24015	75	115	40	3	170	227	4054,5	4770	1,55	24015 K30
22215	75	130	31	3	208	235	4819,5	5670	1,7	22215 K
21315	75	160	37	3	279	319	4284	5040	3,75	21315 K
22315	75	160	55	4,5	431	466	3289,5	3870	5,55	22315 K
22216	80	140	33	3	231	265	4590	5400	2,1	22216 K
21316	80	170	39	3	319	368	4054,5	4770	4,45	21316 K
22316	80	170	58	4,5	480	529	3060	3600	6,6	22316 K
22217	85	150	36	3	279	319	4284	5040	2,65	22217 K
21317	85	180	41	3	319	368	4054,5	4770	5,2	21317 K
22317	85	180	60	4,5	539	608	2907	3420	7,65	22317 K
22218	90	160	40	3	319	368	4054,5	4770	3,4	22218 K
23218	90	160	52,4	3	348	431	2907	3420	4,65	23218 K
21318	90	190	43	4,5	372	441	3672	4320	6,1	21318 K
22318	90	190	64	6	598	681	2754	3240	9,05	22318 K
22219	95	170	43	4,5	372	441	3672	4320	4,15	22219 K
21319	95	200	45	4,5	417	480	3442,5	4050	7,05	21319 K
22319	95	200	67	6	657	750	2601	3060	10,5	22319 K
24020	100	150	50	3	279	407	3060	3600	3,15	24020 K30
23120	100	165	52	3	358	480	3060	3600	4,55	23120 K
24120	100	165	65	2	446	627	2448	2880	5,65	24120 K30
22220	100	180	46	4,5	417	480	3442,5	4050	4,9	22220 K
23220	100	180	60,3	4,5	466	588	2601	3060	6,85	23220 K
21320	100	215	47	4,5	417	480	3442,5	4050	8,6	21320 K
22320	100	215	73	6	799	931	2295	2700	13,5	22320 K
23022	110	170	45	3	304	431	3289,5	3870	3,8	23022 K
24022	110	170	60	3	407	608	2754	3240	5	24022 K30
23122	110	180	56	4,5	421	573	2754	3240	5,75	23122 K
24122	110	180	69	3	510	735	2295	2700	7,1	24122 K30
22222	110	200	53	4,5	549	627	3060	3600	7	22222 K
23222	110	200	69,8	4,5	588	750	2448	2880	9,85	23222 K
22322	110	240	80	7,5	931	1098	2142	2520	18,4	22322 K
23024	120	180	46	3	348	500	3060	3600	4,2	23024 K
24024	120	180	60	3	421	657	2601	3060	5,45	24024 K30
23124	120	200	62	4,5	500	681	2601	3060	8	23124 K
24124	120	200	80	3	642	931	1989	2340	10,3	24124 K30
22224	120	215	58	6	617	750	2907	3420	8,7	22224 K
23224	120	215	76	4,5	681	911	2142	2520	12	23224 K
22324	120	260	86	7,5	946	1098	1989	2340	23	22324 K
23026	130	200	52	4,5	421	598	2754	3240	6	23026 K
24026	130	200	69	3	529	799	2295	2700	8,05	24026 K30
23126	130	210	64	4,5	549	764	2448	2880	8,8	23126 K
24126	130	210	80	3	666	980	1836	2160	11	24126 K30
22226	130	230	64	6	720	911	2754	3240	11	22226 K
23226	130	230	80	4,5	764	1039	1989	2340	14,5	23226 K
22326	130	280	93	9	1098	1294	1836	2160	29	22326 K
23028	140	210	53	4,5	456	666	2601	3060	6,55	23028 K
24028	140	210	69	3	559	882	2142	2520	8,55	24028 K30
23128	140	225	68	4,5	617	882	2142	2520	10,5	23128 K
24128	140	225	85	4,5	750	1137	1836	2160	13,5	24128 K30
22228	140	250	68	6	696	882	2448	2880	14	22228 K
23228	140	250	88	6	897	1225	1836	2160	19	23228 K
22328	140	300	102	9	1264	1529	1683	1980	36,5	22328 K
23030	150	225	56	4,5	500	735	2448	2880	7,95	23030 K
24030	150	225	75	3	642	1019	1989	2340	10,5	24030 K30
23130	150	250	80	6	813	1176	1989	2340	16	23130 K
24130	150	250	100	4,5	1000	1499	1683	1980	20	24130 K30
22230	150	270	73	7,5	833	1058	2295	2700	18	22230 K
23230	150	270	96	6	1058	1431	1683	1980	24,5	23230 K
22330	150	320	108	9	1431	1725	1530	1800	43,5	22330 K
23032	160	240	60	6	573	862	2295	2700	9,7	23032 K
24032	160	240	80	4,5	735	1176	1836	2160	13	24032 K30
23132	160	270	86	7,5	960	1343	1836	2160	20,5	23132 K
24132	160	270	109	4,5	1156	1725	1453,5	1710	25	24132 K30
22232	160	290	80	7,5	980	1264	2142	2520	22,5	22232 K
23232	160	290	104	7,5	1196	1627	1683	1980	31	23232 K
22332	160	340	114	9	1568	1921	1453,5	1710	52	22332 K
23034	170	260	67	6	696	1039	2142	2520	13	23034 K
24034	170	260	90	4,5	911	1431	1836	2160	17,5	24034 K30
23134	170	280	88	7,5	1019	1470	1836	2160	22	23134 K
24134	170	280	109	4,5	1196	1823	1453,5	1710	27,5	24134 K30
22234	170	310	86	9	1098	1431	1989	2340	28,5	22234 K
23234	170	310	110	7,5	1372	1891	1530	1800	37,5	23234 K
22334	170	360	120	9	1725	2117	1377	1620	61	22334 K
23936	180	250	52	3	422	813	2142	2520	7,9	23936 K
23036	180	280	74	7,5	813	1225	1989	2340	17	23036 K
24036	180	280	100	4,5	1058	1695	1683	1980	23	24036 K30
23136	180	300	96	7,5	1176	1725	1683	1980	28	23136 K
24136	180	300	118	6	1372	2117	1300,5	1530	34,5	24136 K30
22236	180	320	86	9	1156	1529	1989	2340	29,5	22236 K
23236	180	320	112	7,5	1470	2078	1453,5	1710	39,5	23236 K
22336	180	380	126	9	1960	2401	1300,5	1530	71,5	22336 K
23938	190	260	52	3	406	784	1989	2340	8,3	23938 K
23038	190	290	75	7,5	848	1313	1836	2160	18	23038 K
24038	190	290	100	4,5	1098	1764	1530	1800	24,5	24038 K30
23138	190	320	104	7,5	1343	2038	1530	1800	35	23138 K
24138	190	320	128	6	1568	2450	1224	1440	43	24138 K30
22238	190	340	92	9	1245	1666	1836	2160	36,5	22238 K
23238	190	340	120	9	1627	2352	1377	1620	48	23238 K
22338	190	400	132	6	2078	2597	1224	1440	82,5	22338 K
23940	200	280	60	4,5	535	1019	1836	2160	11,5	23940 K
23040	200	310	82	7,5	980	1499	1683	1980	23,3	23040 K
24040	200	310	109	6	1264	2078	1453,5	1710	31	24040 K30
23140	200	340	112	9	1568	2313	1453,5	1710	43	23140 K
24140	200	340	140	6	1764	2744	1147,5	1350	53,5	24140 K30
22240	200	360	98	9	1431	1891	1683	1980	43,5	22240 K
23240	200	360	128	9	1823	2646	1300,5	1530	58	23240 K
22340	200	420	138	12	2274	2842	1147,5	1350	95	22340 K
23944	220	300	60	4,5	535	1058	1683	1980	12,5	23944 K
23044	220	340	90	7,5	1196	1823	1530	1800	30,5	23044 K
24044	220	340	118	6	1529	2548	1300,5	1530	40	24044 K30
23144	220	370	120	9	1764	2695	1300,5	1530	53,5	23144 K
24144	220	370	150	6	2078	3283	1071	1260	67	24144 K30
22244	220	400	108	9	1725	2313	1530	1800	60,5	22244 K
23244	220	400	144	9	2313	3381	1147,5	1350	81,5	23244 K
22344	220	460	145	12	2646	3381	1071	1260	120	22344 K
23948	240	320	60	4,5	553	1137	1530	1800	13,5	23948 K
23048	240	360	92	7,5	1264	2038	1453,5	1710	33,5	23048 K
24048	240	360	118	6	1568	2646	1224	1440	43	24048 K30
23148	240	400	128	9	2038	3136	1224	1440	66,5	23148 K
24148	240	400	160	6	2352	3822	994,5	1170	83	24148 K30
22248	240	440	120	9	2156	2940	1377	1620	83	22248 K
23248	240	440	160	9	2842	4214	994,5	1170	110	23248 K
22348	240	500	155	12	3038	3920	994,5	1170	155	22348 K
23952	260	360	75	4,5	862	1764	1453,5	1710	23,5	23952 K
23052	260	400	104	7,5	1568	2499	1300,5	1530	48,5	23052 K
24052	260	400	140	6	1999	3381	1071	1260	65,5	24052 K30
23152	260	440	144	9	2499	3822	1071	1260	90,5	23152 K
24152	260	440	180	6	2940	4704	918	1080	110	24152 K30
22252	260	480	130	12	2597	3479	1224	1440	110	22252 K
23252	260	480	174	12	3185	4655	918	1080	140	23252 K
22352	260	540	165	12	3479	4459	841,5	990	190	22352 K
23956	280	380	75	6	828	1725	1300,5	1530	25	23956 K
23056	280	420	106	9	1695	2793	1224	1440	52,5	23056 K
24056	280	420	140	6	2117	3724	1071	1260	69,5	24056 K30
23156	280	460	146	9	2597	4165	994,5	1170	97	23156 K
24156	280	460	180	7,5	3038	4998	841,5	990	120	24156 K30
22256	280	500	130	12	2646	3675	1147,5	1350	115	22256 K
23256	280	500	176	12	3185	4802	841,5	990	150	23256 K
22356	280	580	175	12	3920	5096	841,5	990	235	22356 K
23860	300	380	90	—	620	1560	1150	1350	16,5	23860 K
23960	300	420	90	6	1176	2450	1224	1440	39,5	23960 K
23060	300	460	118	9	2078	3381	1147,5	1350	71,5	23060 K
24060	300	460	160	7,5	2646	4655	918	1080	97	24060 K30
23160	300	500	160	9	3136	4998	918	1080	125	23160 K
24160	300	500	200	7,5	3675	6174	765	900	160	24160 K30
22260	300	540	140	12	3087	4165	1071	1260	145	22260 K
23260	300	540	192	12	3822	5733	765	900	190	23260 K
23964	320	440	90	6	1401	2646	1147,5	1350	42	23964 K
23064	320	480	121	9	2195	3724	1071	1260	78	23064 K
24064	320	480	160	7,5	2793	4998	918	1080	100	24064 K30
23164	320	540	176	12	3675	5880	841,5	990	165	23164 K
24164	320	540	218	9	4165	6958	688,5	810	210	24164 K30
22264	320	580	150	12	3528	4802	994,5	1170	175	22264 K
23264	320	580	208	12	4312	6566	726,75	855	240	23264 K
23968	340	460	90	6	1431	2744	1071	1260	45,5	23968 K
23068	340	520	133	12	2646	4459	994,5	1170	105	23068 K
24068	340	520	180	9	3381	6076	841,5	990	140	24068 K30
23168	340	580	190	12	4165	6664	765	900	210	23168 K
24168	340	580	243	9	5194	8477	650,25	765	280	24168 K30
23268	340	620	224	12	4998	7644	612	720	295	23268 K
23972	360	480	90	6	1372	2695	994,5	1170	46	23972 K
23072	360	540	134	12	2695	4704	918	1080	110	23072 K
24072	360	540	180	9	3479	6419	765	900	145	24072 K30
23172	360	600	192	12	4214	6811	765	900	220	23172 K
24172	360	600	243	9	5488	9114	612	720	280	24172 K30
22272	360	650	170	12	4214	6076	650,25	765	255	22272 K
23272	360	650	232	12	5292	8134	573,75	675	335	23272 K
23976	380	520	106	7,5	1921	3724	918	1080	69	23976 K
23076	380	560	135	12	2842	4900	918	1080	115	23076 K
24076	380	560	180	9	3528	6664	726,75	855	150	24076 K30
23176	380	620	194	12	4312	6958	765	900	230	23176 K
24176	380	620	243	9	5586	9604	650,25	765	300	24176 K30
23276	380	680	240	12	5733	8967	573,75	675	375	23276 K
23980	400	540	106	7,5	1960	3822	918	1080	71	23980 K
23080	400	600	148	12	3185	5586	841,5	990	150	23080 K
24080	400	600	200	12	4214	7840	688,5	810	205	24080 K30
23180	400	650	200	12	4557	7497	726,75	855	265	23180 K
24180	400	650	250	12	6076	10388	612	720	340	24180 K30
23280	400	720	256	12	6419	10192	512,55	603	450	23280 K
22380	400	820	243	12	7350	10192	573,75	675	650	22380 K
23984	420	560	106	9	1999	4067	841,5	990	74,5	23984 K
23084	420	620	150	12	3332	5880	841,5	990	155	23084 K
24084	420	620	200	12	4312	8134	688,5	810	210	24084 K30
23184	420	700	224	12	5488	9114	688,5	810	350	23184 K
24184	420	700	280	12	7203	12348	535,5	630	445	24184 K30
23284	420	760	272	12	7203	11368	481,95	567	535	23284 K
23988	440	600	118	9	2401	4802	765	900	99,5	23988 K
23088	440	650	157	12	3577	6419	765	900	180	23088 K
24088	440	650	212	12	4704	8967	650,25	765	245	24088 K30
23188	440	720	226	12	5880	9800	650,25	765	360	23188 K
24188	440	720	280	12	7350	12936	535,5	630	460	24188 K30
23288	440	790	280	12	7644	12250	459	540	590	23288 K
24892	460	580	118	6	1754	4802	841,5	990	75,5	24892 K30
23992	460	620	118	9	2450	4900	765	900	105	23992 K
23092	460	680	163	12	3822	6811	726,75	855	205	23092 K
24092	460	680	218	12	5096	9800	612	720	275	24092 K30
23192	460	760	240	12	6272	10584	612	720	440	23192 K
24192	460	760	300	12	8134	14308	512,55	603	560	24192 K30
23292	460	830	296	12	8330	13426	428,4	504	695	23292 K
23896	480	600	90	7,5	1411	3675	792	990	61	23896 K
23996	480	650	128	7,5	2842	5586	765	900	125	23996 K
23096	480	700	165	9	3822	6664	726,75	855	215	23096 K
24096	480	700	218	12	5194	10192	573,75	675	285	24096 K30
23196	480	790	248	12	6811	11760	573,75	675	485	23196 K
24196	480	790	308	12	8820	15288	481,95	567	605	24196 K30
23296	480	870	310	12	9114	14700	405,45	477	800	23296 K
238/500	500	620	90	7,5	1450	3920	900	720	62	238/500 K
239/500	500	670	128	7,5	2842	5880	726,75	855	130	239/500 K
230/500	500	720	167	12	4067	7644	688,5	810	225	230/500 K
240/500	500	720	218	12	5390	10780	535,5	630	295	240/500 K30
231/500	500	830	264	12	7497	12642	535,5	630	580	231/500 K
241/500	500	830	325	12	9604	16660	459	540	700	241/500 K30
232/500	500	920	336	12	10388	16954	382,5	450	985	232/500 K
248/530	530	650	118	7,5	1803	5194	726,75	855	86	248/530 K30
239/530	530	710	136	12	3136	6566	688,5	810	155	239/530 K
230/530	530	780	185	12	4998	9114	612	720	310	230/530 K
240/530	530	780	250	12	6566	12936	512,55	603	410	240/530 K30
231/530	530	870	272	12	7987	13720	512,55	603	645	231/530 K
241/530	530	870	335	12	10388	18620	428,4	504	830	241/530 K30
232/530	530	980	355	12	10878	19992	367,2	432	1200	232/530 K
239/560	560	750	140	12	3381	7056	650,25	765	175	239/560 K
230/560	560	820	195	12	5488	9996	573,75	675	355	230/560 K
240/560	560	820	258	12	7203	14308	481,95	567	465	240/560 K30
231/560	560	920	280	12	8967	15680	481,95	567	740	231/560 K
241/560	560	920	355	12	11760	21168	382,5	450	985	241/560 K30
232/560	560	1030	365	12	11270	21560	328,95	387	1350	232/560 K
239/600	600	800	150	12	3822	8134	573,75	675	220	239/600 K
230/600	600	870	200	12	5880	11172	535,5	630	405	230/600 K
240/600	600	870	272	12	7987	16660	428,4	504	520	240/600 K30
231/600	600	980	300	12	9996	17640	428,4	504	895	231/600 K
241/600	600	980	375	12	11270	23128	367,2	432	1200	241/600 K30
232/600	600	1090	388	12	12838	24990	306	360	1600	232/600 K
238/630	630	780	112	9	2146	5978	573,75	675	120	238/630 K
239/630	630	850	165	12	4557	9604	535,5	630	280	239/630 K
230/630	630	920	212	12	6566	12250	512,55	603	485	230/630 K
240/630	630	920	290	12	8624	17640	405,45	477	645	240/630 K30
231/630	630	1030	315	12	10290	20384	405,45	477	1050	231/630 K
241/630	630	1030	400	12	12446	26460	344,25	405	1400	241/630 K30
238/670	670	820	112	9	2205	6272	535,5	630	130	238/670 K
248/670	670	820	150	9	3048	9310	535,5	630	172	—
239/670	670	900	170	12	4900	10584	512,55	603	315	239/670 K
230/670	670	980	230	12	7497	14308	459	540	600	230/670 K
240/670	670	980	308	12	9800	19992	382,5	450	790	240/670 K30
231/670	670	1090	336	12	10682	21952	382,5	450	1250	231/670 K
241/670	670	1090	412	12	13524	28420	306	360	1600	241/670 K30
232/670	670	1220	438	12	15092	29890	275,4	324	2270	232/670 K
238/710	710	870	118	12	2528	7350	512,55	603	153	—
239/710	710	950	180	12	5488	11760	459	540	365	239/710 K
249/710	710	950	243	12	6664	15288	382,5	450	495	249/710 K30
230/710	710	1030	236	12	8134	15974	428,4	504	670	230/710 K
240/710	710	1030	315	12	10388	22344	344,25	405	895	240/710 K30
231/710	710	1150	345	12	11956	25480	344,25	405	1450	231/710 K
241/710	710	1150	438	12	14896	31850	290,7	342	1900	241/710 K30
232/710	710	1280	450	12	17248	33810	244,8	288	2610	232/710 K
238/750	750	920	128	12	2871	8330	459	540	180	238/750 K
239/750	750	1000	185	12	5880	12936	428,4	504	420	239/750 K
249/750	750	1000	250	12	7497	17640	367,2	432	560	249/750 K30
230/750	750	1090	250	12	9457	18228	405,45	477	795	230/750 K
240/750	750	1090	335	12	11564	24500	328,95	387	1065	240/750 K30
231/750	750	1220	365	12	13524	28420	328,95	387	1700	231/750 K
241/750	750	1220	475	12	16954	36750	275,4	324	2100	241/750 K30
232/750	750	1360	475	12	18326	35770	229,5	270	3050	232/750 K
248/800	800	980	180	12	4057	12642	428,4	504	300	248/800 K30
239/800	800	1060	195	12	6272	14014	405,45	477	470	239/800 K
249/800	800	1060	258	12	7840	18914	328,95	387	640	249/800 K30
230/800	800	1150	258	12	9800	19600	367,2	432	895	230/800 K
240/800	800	1150	345	12	12642	27930	306	360	1200	240/800 K30
231/800	800	1280	375	12	14504	30870	306	360	1920	231/800 K
241/800	800	1280	475	12	18032	39690	244,8	288	2300	241/800 K30
238/850	850	1030	136	12	3273	9800	405,45	477	240	238/850 K
239/850	850	1120	200	12	6811	15288	367,2	432	560	239/850 K
249/850	850	1120	272	12	9114	22344	306	360	740	249/850 K30
230/850	850	1220	272	12	9183	21168	344,25	405	1050	230/850 K
240/850	850	1220	365	12	12446	30870	275,4	324	1410	240/850 K30
231/850	850	1360	400	12	15778	33810	275,4	324	2200	231/850 K
241/850	850	1360	500	12	19796	44100	229,5	270	2710	241/850 K30
248/900	900	1090	190	12	4567	14994	367,2	432	370	248/900 K30
239/900	900	1180	206	12	7350	16660	344,25	405	605	239/900 K
230/900	900	1280	280	12	9898	22736	306	360	1200	230/900 K
240/900	900	1280	375	12	13328	33810	260,1	306	1570	240/900 K30
241/900	900	1420	515	12	20972	48020	214,2	252	3350	241/900 K30
239/950	950	1250	224	12	7105	19208	328,95	387	755	239/950 K
249/950	950	1250	300	12	9016	25480	260,1	306	1015	249/950 K30
230/950	950	1360	300	12	11760	27930	290,7	342	1450	230/950 K
240/950	950	1360	412	12	14504	38220	229,5	270	1990	240/950 K30
241/950	950	1500	545	12	23422	53900	198,9	234	3535	241/950 K30
238/1000	1000	1220	165	12	4567	14014	306	360	410	238/1000 K
249/1000	1000	1320	315	12	10192	28420	244,8	288	1200	249/1000 K30
230/1000	1000	1420	308	12	12446	29890	275,4	324	1600	230/1000 K
240/1000	1000	1420	412	12	15092	39690	214,2	252	2140	240/1000 K30
231/1000	1000	1580	462	12	20972	47040	214,2	252	3500	231/1000 K
241/1000	1000	1580	580	12	26166	60760	183,6	216	4300	241/1000 K30
238/1060	1060	1280	165	12	4674,6	14700	273,6	342	435	238/1060 K
248/1060	1060	1280	218	12	5978	19600	273,6	342	570	248/1060 K
239/1060	1060	1400	250	12	9359	25480	259,2	324	1100	239/1060 K
249/1060	1060	1400	335	12	11270	31850	201,6	252	1400	249/1060 K
230/1060	1060	1500	325	12	13524	33320	230,4	288	2250	230/1060 K
240/1060	1060	1500	438	12	16954	44590	187,2	234	2515	240/1060 K
248/1120	1120	1360	243	12	7105	23520	244,8	306	735	248/1120 K
249/1120	1120	1460	335	12	11466	33810	187,2	234	1500	249/1120 K
240/1120	1120	1580	462	12	18326	4900	172,8	216	2925	240/1120 K
238/1180	1180	1420	180	12	5752,6	18228	230,4	288	575	238/1180 K
248/1180	1180	1420	243	12	7555,8	26460	230,4	288	770	248/1180 K
239/1180	1180	1540	272	12	10878	30380	216	270	1400	239/1180 K
249/1180	1180	1540	355	12	13328	39690	172,8	216	1800	249/1180 K
230/1250	1250	1750	375	12	17542	44100	93,6	117	2840	230/1250 K
248/1320	1320	1600	280	12	9584,4	32830	187,2	234	1160	248/1320 K
249/1320	1320	1720	400	12	15778	48020	144	180	2500	249/1320 K
248/1500	1500	1820	315	12	12446	44100	144	180	1710	248/1500 K
248/1800	1800	2180	375	12	17248	61740	93,6	117	2900	248/1800 K

Источник данных: Каталог ISB Подшипники и комплектующие, стр. 194–204 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
