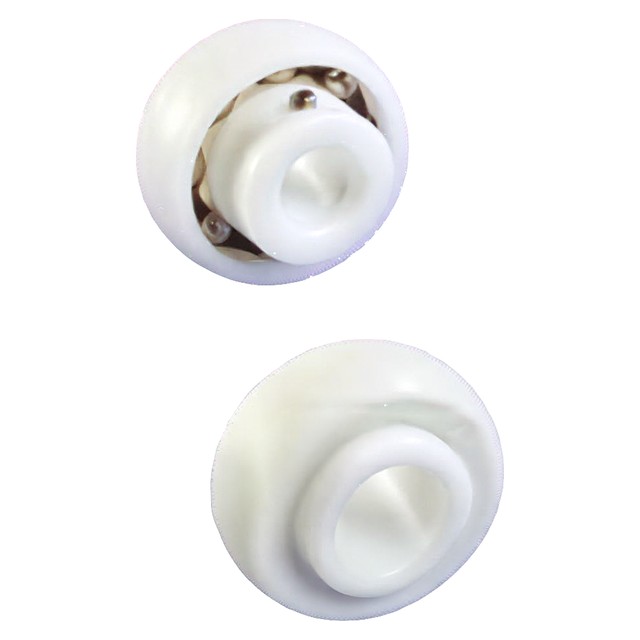

Подшипники с уплотнениями 2RS для пластмассовых подшипниковых узлов (SA, SB, UC) ISB
Шариковые подшипники с манжетными уплотнениями 2RS и предварительно заложенной смазкой для пластмассовых подшипниковых узлов: SA (эксцентрическое зажимное кольцо), SB (установочные винты), UC.
Подшипники с манжетными уплотнениями 2RS поставляются с предварительно заложенной смазкой. Серия SA 200 закрепляется на валу эксцентрическим зажимным кольцом, серия SB 200 — установочными винтами. Подшипники UC предназначены для пластмассовых подшипниковых узлов.
Нагрузка на подшипник в таблицах каталога указана в килограммах (динамическая и статическая).
- Манжетные уплотнения 2RS
- Предварительно заложенная смазка
- SA: эксцентрическое зажимное кольцо
- SB: установочные винты
Исполнения и обозначения
| 2RS | двустороннее манжетное (контактное) уплотнение |
| Изделий в серии | 23 |
| Внутренний диаметр d, мм | 10–50 |
| Наружный диаметр D, мм | 47–90 |
Чертежи и схемы
Размерный ряд: Подшипники с уплотнениями 2RS для пластмассовых подшипниковых узлов (SA, SB, UC)
Показано 23 из 23
| Обозначение | d, мм | C, мм | D, мм | B, мм | r, мм | S, мм | S1, мм | m, мм | B1, мм | d3, мм | B5, мм | G, мм | Резьба ds | Динамическая нагрузка на подшипник, кг | Статическая нагрузка на подшипник, кг | Масса, г |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SA204 | 20 | 14 | 47 | 21,5 | 1,5 | 7 | — | 14,5 | 31 | 33,3 | 13,5 | 5 | M6x0,75 | 60,6 | 37,8 | 100 |
| SA205 | 25 | 15 | 52 | 21,5 | 1,5 | 7,5 | — | 14 | 31 | 38,1 | 13,5 | 5 | M6x0,75 | 66 | 42,6 | 110 |
| SA206 | 30 | 16 | 62 | 23,8 | 1,5 | 8 | — | 15,8 | 35,7 | 44,5 | 15,9 | 6 | M8x1 | 93 | 61,2 | 180 |
| SA207 | 35 | 17 | 72 | 25,4 | 2 | 8,5 | — | 16,9 | 38,9 | 55,6 | 17,5 | 6,5 | M8x1 | 121,8 | 84 | 300 |
| SA208 | 40 | 19 | 80 | 30,2 | 2 | 9,5 | — | 21,2 | 43,7 | 60,3 | 18,3 | 6,5 | M8x1 | 138 | 96 | 380 |
| SA209 | 45 | 19 | 85 | 30,2 | 2 | 9,5 | — | 20,7 | 43,7 | 63,5 | 18,3 | 6,5 | M8x1 | 154,2 | 108,6 | 400 |
| SA210 | 50 | 20 | 90 | 30,2 | 2 | 10 | — | 21,2 | 43,7 | 69,9 | 18,3 | 6,5 | M10x1,25 | 165,6 | 120,6 | 480 |
| SB204 | 20 | 14 | 47 | 25 | — | 7 | 18 | — | — | — | — | 4,5 | M6x0,75 | 60,6 | 37,8 | 80 |
| SB205 | 25 | 15 | 52 | 27 | — | 7,5 | 19,5 | — | — | — | — | 5 | M6x0,75 | 66 | 42,6 | 100 |
| SB206 | 30 | 16 | 62 | 30 | — | 8 | 22 | — | — | — | — | 5,5 | M6x0,75 | 93 | 61,2 | 150 |
| SB207 | 35 | 17 | 72 | 32 | — | 8,5 | 23,5 | — | — | — | — | 6 | M8x1 | 121,8 | 84 | 220 |
| SB208 | 40 | 19 | 80 | 34 | — | 9,5 | 25 | — | — | — | — | 8 | M8x1 | 138 | 96 | 270 |
| SB209 | 45 | 19 | 85 | 41,2 | — | 10,2 | 31 | — | — | — | — | 8 | M8x1 | 154,2 | 108,6 | 480 |
| SB210 | 50 | 20 | 90 | 43,5 | — | 10,9 | 32,6 | — | — | — | — | 9 | M10x1,25 | 165,6 | 120,6 | 520 |
| UC200 | 10 | 17 | 47 | 31 | — | 12,7 | 18,3 | — | — | — | — | — | — | 42 | 27 | 300 |
| UC201 | 12 | 17 | 47 | 31 | — | 12,7 | 18,3 | — | — | — | — | — | — | 42 | 27 | 300 |
| UC202 | 15 | 17 | 47 | 31 | — | 12,7 | 18,3 | — | — | — | — | — | — | 42 | 27 | 300 |
| UC203 | 17 | 17 | 47 | 31 | — | 12,7 | 18,3 | — | — | — | — | — | — | 42 | 27 | 300 |
| UC204 | 20 | 17 | 47 | 31 | — | 12,7 | 18,3 | — | — | — | — | — | — | 42 | 27 | 300 |
| UC205 | 25 | 17 | 52 | 34,1 | — | 14,3 | 19,8 | — | — | — | — | — | — | 48 | 32 | 460 |
| UC206 | 30 | 19 | 62 | 38,1 | — | 15,9 | 22,2 | — | — | — | — | — | — | 55 | 36 | 690 |
| UC207 | 35 | 20 | 72 | 42,9 | — | 17,5 | 25,4 | — | — | — | — | — | — | 62 | 41 | 890 |
| UC208 | 40 | 21 | 80 | 49,2 | — | 19 | 30,2 | — | — | — | — | — | — | 66 | 44 | 1080 |
