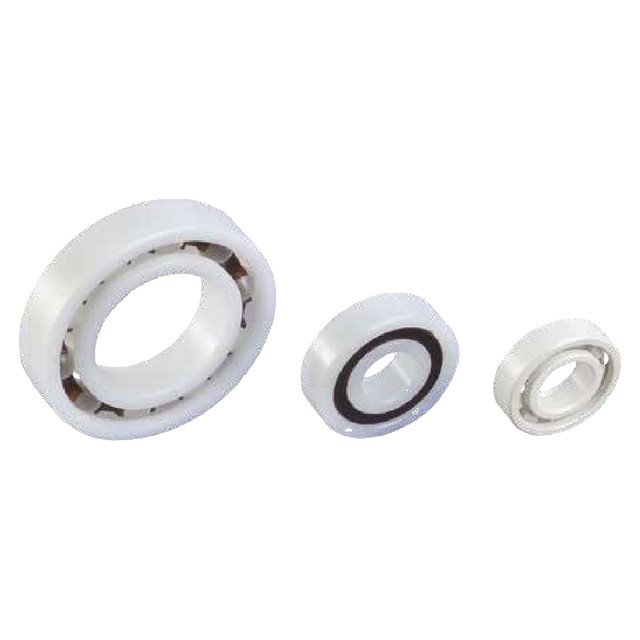

Полимерные подшипники дюймовых размеров ISB
Полимерные шариковые подшипники в дюймовых размерах, внутренний диаметр от 1/4 до 1 дюйма.
Полимерные шариковые подшипники ISB изготавливаются из полимерных материалов: кольца — из POM, PP, PE, PET, PTFE, PEEK, PVDF, PPS или PI; сепараторы — из PA, PP, PET, PTFE, PEEK, PVDF, PPS или PI; шарики — из стекла, боросиликатного стекла, нержавеющей стали AISI 314C/316C или 420C/440C, титана, керамики Si3N4 или Al2O3, а также из POM, PP или PA. Возможно бессепараторное исполнение с максимальным числом тел качения.
Материалы подбираются под условия применения: конвейеры, кондиционеры, полировальные станки, пищевое оборудование, пневматика, обработка волокон, печи, текстильные машины, медицинские аппараты, стерилизаторы, фотолаборатории, вычислительная техника, автомобильная техника и лёгкие конструкции.
Допуски дюймовых подшипников приведены в таблицах ниже.
- Кольца из полимерных материалов (POM, PP, PE, PET, PTFE, PEEK, PVDF, PPS, PI)
- Шарики из стекла, нержавеющей стали, титана или керамики, либо из полимеров
- Сепараторы из PA, PP, PET, PTFE, PEEK, PVDF, PPS, PI или бессепараторное исполнение с максимальным числом шариков
| Изделий в серии | 12 |
| Внутренний диаметр d, мм | 6,35–25,4 |
| Наружный диаметр D, мм | 15,88–50,8 |

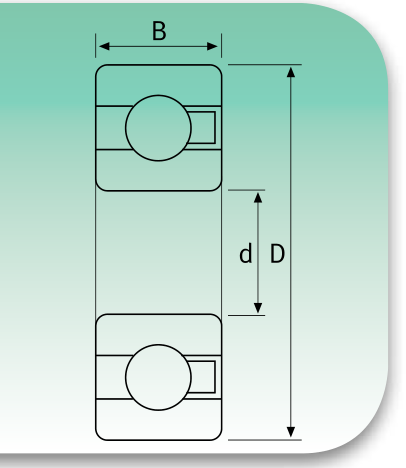

Чертежи и схемы
Допуски на внутренний диаметр (дюймовые подшипники)
| Внутренний диаметр, дюйм | Допуск, дюйм |
|---|---|
| 1/8–11/16 | ±0,0012 |
| 3/4–2 | ±0,0016 |
| 2 1/8–2 3/4 | ±0,0020 |
Допуски на наружный диаметр (дюймовые подшипники)
| Наружный диаметр, дюйм | Допуск, дюйм |
|---|---|
| 3/8–1 1/8 | ±0,0016 |
| 1 3/8–1 7/8 | ±0,0020 |
| 2 1/8–3 1/8 | ±0,0024 |
| 3 1/2–5 | ±0,0032 |
Допуски на высоту (дюймовые подшипники)
| Высота, дюйм | Допуск, дюйм |
|---|---|
| 5/32–5/16 | −0,04 |
| 7/16–9/16 | −0,04 |
| 5/8–7/8 | −0,04 |
Размерный ряд: Полимерные подшипники дюймовых размеров
| Обозначение | d, мм | d, дюйм | D, мм | D, дюйм | B, мм | B, дюйм | Статическая нагрузка, Н | Динамическая нагрузка, Н | Предельная частота вращения, об/мин |
|---|---|---|---|---|---|---|---|---|---|
| I4 | 6,35 | 1/4 | 15,88 | 5/8 | 5 | 0,196 | 40 | 60 | 3600 |
| I4 A | 6,35 | 1/4 | 19,05 | 3/4 | 5,56 | 7/32 | 50 | 70 | 2600 |
| I4 AW | 6,35 | 1/4 | 19,05 | 3/4 | 7,14 | 9/32 | 50 | 70 | 2600 |
| I6 | 9,53 | 3/8 | 22,22 | 7/8 | 5,56 | 7/32 | 60 | 80 | 2200 |
| I6 A | 9,53 | 3/8 | 22,22 | 7/8 | 7,14 | 9/32 | 60 | 80 | 2200 |
| I8 | 12,7 | 1/2 | 28,58 | 1 1/8 | 6,35 | 1/4 | 110 | 160 | 1750 |
| I8 A | 12,7 | 1/2 | 28,58 | 1 1/8 | 9,53 | 3/8 | 110 | 160 | 1750 |
| I10 | 15,88 | 5/8 | 34,93 | 1 3/8 | 7,14 | 9/32 | 170 | 250 | 1400 |
| I10 A | 15,88 | 5/8 | 34,93 | 1 3/8 | 9,53 | 3/8 | 170 | 250 | 1400 |
| I10 B | 15,88 | 5/8 | 34,93 | 1 3/8 | 11,11 | 7/16 | 170 | 250 | 1400 |
| I12 | 19,05 | 3/4 | 41,28 | 1 5/8 | 7,94 | 5/16 | 200 | 300 | 1200 |
| I16 | 25,4 | 1 | 50,8 | 2 | 12,7 | 1/2 | 240 | 360 | 1050 |
