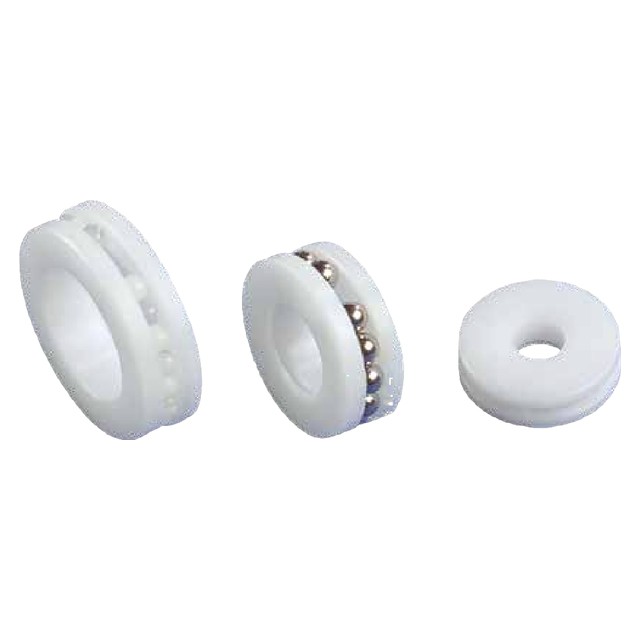

Упорные полимерные шарикоподшипники ISB

Упорные шарикоподшипники из полимерных материалов серий 511, 512 и 513 с внутренним диаметром от 10 до 60 мм.

Полимерные шариковые подшипники ISB изготавливаются из полимерных материалов: кольца — из POM, PP, PE, PET, PTFE, PEEK, PVDF, PPS или PI; сепараторы — из PA, PP, PET, PTFE, PEEK, PVDF, PPS или PI; шарики — из стекла, боросиликатного стекла, нержавеющей стали AISI 314C/316C или 420C/440C, титана, керамики Si3N4 или Al2O3, а также из POM, PP или PA. Возможно бессепараторное исполнение с максимальным числом тел качения.

Материалы подбираются под условия применения: конвейеры, кондиционеры, полировальные станки, пищевое оборудование, пневматика, обработка волокон, печи, текстильные машины, медицинские аппараты, стерилизаторы, фотолаборатории, вычислительная техника, автомобильная техника и лёгкие конструкции.

Кольца из полимерных материалов (POM, PP, PE, PET, PTFE, PEEK, PVDF, PPS, PI)
Шарики из стекла, нержавеющей стали, титана или керамики, либо из полимеров
Сепараторы из PA, PP, PET, PTFE, PEEK, PVDF, PPS, PI или бессепараторное исполнение с максимальным числом шариков

Изделий в серии

34 изделия

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

Упорный полимерный подшипник: размеры dk, Dg, dg, Dk, H

Размерный ряд: Упорные полимерные шарикоподшипники

Показано 34 из 34

Обозначение	dk, мм	Dg, мм	dg, мм	Dk, мм	H, мм	Коэффициент нагрузки, Н	Предельная частота вращения, об/мин
51100	10	24	11	23	9	200	600
51200	10	26	11	25	11	210	600
51101	12	26	13	25	9	320	540
51201	12	28	13	27	11	330	540
51102	15	28	16	27	9	500	500
51202	15	32	16	31	12	520	500
51103	17	30	18	29	9	570	480
51203	17	35	18	34	12	600	480
51104	20	35	21	34	10	650	460
51204	20	40	21	39	14	690	460
51105	25	42	26	41	11	710	410
51205	25	47	26	46	15	750	400
51305	25	52	26	51	18	820	380
51106	30	47	31	46	11	760	400
51206	30	52	31	51	16	820	375
51306	30	60	31	59	21	860	360
51107	35	62	36	51	12	810	390
51207	35	68	36	61	18	870	365
51307	35	60	36	67	24	950	350
51108	40	68	41	59	13	890	375
51208	40	78	41	67	19	940	350
51308	40	65	41	77	26	1000	320
51109	45	73	46	64	14	950	360
51209	45	85	46	72	20	1010	330
51309	45	70	46	84	28	1070	310
51110	50	78	51	69	14	1020	340
51210	50	75	51	77	22	1100	310
51310	50	95	51	94	31	1180	290
51111	55	78	56	77	16	1050	310
51211	55	90	56	89	25	1160	280
51311	55	105	56	104	36	1270	270
51112	60	85	61	84	17	1120	280
51212	60	95	62	94	26	1300	250
51312	60	110	63	109	35	1500	240

Источник данных: Каталог ISB Полимерные шариковые подшипники, стр. 17 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
