Игольчатые подшипники с внутренним кольцом (серии NKI, NKIS, NA 49/48, NA 69) ISB

Игольчатые роликоподшипники с наружным и внутренним кольцом, одно- и двухрядные; серия NKIS — тяжёлая. Типоразмеров в таблицах: 152.

Игольчатые роликоподшипники с наружным и внутренним кольцом, одно- и двухрядные; серия NKIS — тяжёлая.

Изделий в серии	152
Внутренний диаметр d, мм	5–380
Наружный диаметр D, мм	15–480

Игольчатые подшипники с внутренним кольцом (серии NKI, NKIS, NA 49/48, NA 69) ISB

152 изделия

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

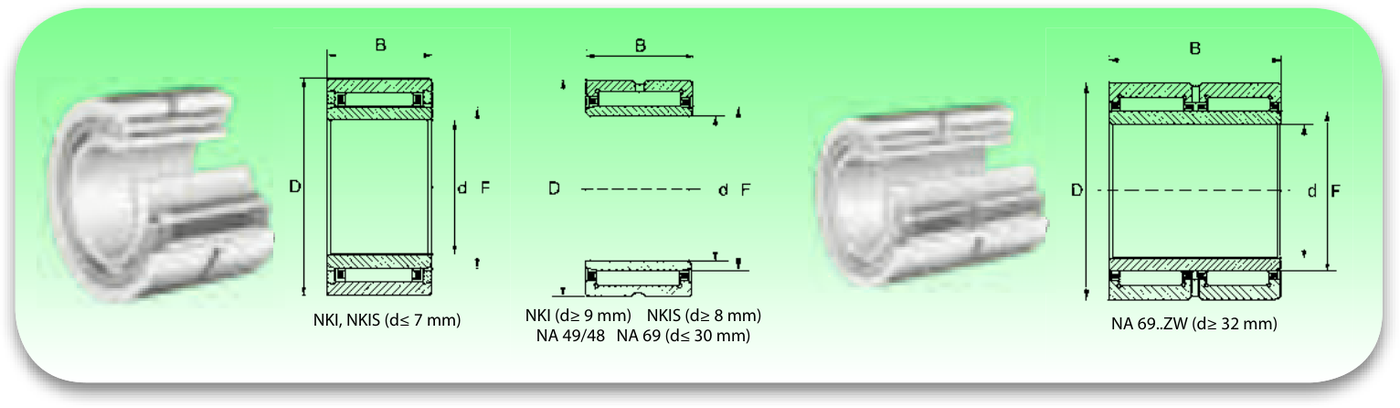

Конструкция и внешний вид изделий серии: Игольчатые подшипники с внутренним кольцом (серии NKI, NKIS, NA 49/48, NA 69)

Размерный ряд: Игольчатые подшипники с внутренним кольцом (серии NKI, NKIS, NA 49/48, NA 69)

Показано 152 из 152

Обозначение	Масса, г	d, мм	F, мм	D, мм	B, мм	Динамическая грузоподъёмность C, Н	Статическая грузоподъёмность C0, Н	Предельная частота вращения (масло), об/мин	Примечание
NKI 5/12 TN	11,5	5	8	15	12	3750	3900	30400	С замыкающими кольцами, без смазочного отверстия и канавки
NKI 5/16 TN	15,3	5	8	15	16	4900	5700	30400	—
NKI 6/12 TN	13,5	6	9	16	12	4270	4750	28500	С замыкающими кольцами, без смазочного отверстия и канавки
NKI 6/16 TN	17,4	6	9	16	16	5600	6750	28500	С замыкающими кольцами, без смазочного отверстия и канавки
∆ NKIS 6 TN	19,9	6	10	19	13	5510	5700	26000	С замыкающими кольцами, без смазочного отверстия и канавки
NKI 7/12 TN	13,7	7	10	17	12	4500	5200	27500	С замыкающими кольцами, без смазочного отверстия и канавки
NKI 7/16 TN	18,2	7	10	17	16	5900	7400	27500	С замыкающими кольцами, без смазочного отверстия и канавки
∆ NKIS 7 TN	34,6	7	12	22	16	9100	9800	24000	С замыкающими кольцами, без смазочного отверстия и канавки
NKIS 8	46	8	14	25	16	13680	13110	21500	—
NKI 9/12	14,6	9	12	19	12	6200	7002	25000	—
NKI 9/16	21,9	9	12	19	16	8500	10500	25000	—
∆ NKIS 9	41,4	9	15	26	16	13800	13500	22000	—
NKI 10/16	27,3	10	14	22	16	9808	10500	23500	—
NKI 10/20	37,1	10	14	22	20	12150	14800	23500	—
∆ NKIS 10	54	10	16	28	16	15000	15100	21000	—
NA 4900	21	10	14	22	13	8006	9000	23700	—
NA 6900	38,4	10	14	22	22	8281	11612	23700	—
NKI 12/16	33,3	12	16	24	16	10800	13100	22800	—
NKI 12/20	39	12	16	24	20	14000	18400	22800	—
NA 4901	25,1	12	16	24	13	8900	10300	22800	—
NA 6901	44,5	12	16	24	22	15200	20500	22800	—
NKIS 12	58	12	18	30	16	16000	17000	20000	—
NKI 15/16	38	15	19	27	16	12350	16530	20900	—
NKI 15/20	45,7	15	19	27	20	15650	22400	20900	—
NA 4902	32	15	20	28	13	10050	12900	20900	—
NA 6902	61,6	15	20	28	23	16400	24200	20900	—
NKIS 15	90	15	22	35	20	23500	26600	19000	—
NKI 17/16	41,4	17	21	29	16	13000	18200	20000	—
NKI 17/20	53,4	17	21	29	20	16500	24900	20000	—
NA 4903	32,8	17	22	30	13	10450	13850	19900	—
NA 6903	68,2	17	22	30	23	17650	27550	19900	—
NKIS 17	98	17	24	37	20	25000	30000	17000	—
NKI 20/16	48,5	20	24	32	16	14250	21150	18050	—
NKI 20/20	61	20	24	32	20	18000	29500	18050	—
NA 4904	70,2	20	25	37	17	19950	24200	16200	—
NA6904	141	20	25	37	30	33000	51000	16000	—
NKIS 20	119	20	28	42	20	26500	35500	14000	—
NKI 22/16	50	22	26	34	16	14500	22400	17000	—
NKI 22/20	65,4	22	26	34	20	18700	31000	17000	—
NA 49/22	76	22	28	39	17	21650	28000	15200	—
NA 69/22	130	22	28	39	30	35600	52250	15200	—
NKI 25/20	79,4	25	29	38	20	21000	33000	15200	—
NKI 25/30	115	25	29	38	30	31500	56000	14000	—
NA 4905	76	25	30	42	17	22400	29900	14250	—
NA 6905	160	25	30	42	30	37000	56000	14250	—
NKIS 25	160	25	32	47	22	32000	41300	12500	—
NKI 28/20	96,5	28	32	42	20	22700	36500	13300	—
NKI 28/30	146	28	32	42	30	34000	61000	13300	—
NA 49/28	90,7	28	32	45	17	23200	31800	12350	—
NA 69/28	170	28	32	45	30	38400	59800	12350	—
NKI 30/20	112	30	35	45	20	23500	41000	12350	—
NKI 30/30	170	30	35	45	30	36000	68000	12350	—
NA 4906	101	30	35	47	17	23000	34000	12350	—
NA 6906	192	30	35	47	30	42500	70500	12350	—
NKIS 30	184	30	37	52	22	35000	48000	12350	—
NKI 32/20	101	32	37	47	20	23650	41300	11400	—
NKI 32/30	180	32	37	47	30	36500	71500	11400	—
NA 49/32	150	32	40	52	20	28950	45100	11400	—
NA 69/32 - ZW	272	32	40	52	36	44650	77900	11400	—
NKI 35/20	127	35	40	50	20	25000	45000	11400	—
NKI 35/30	193	35	40	50	30	37000	75000	11400	—
NA 4907	151	35	42	55	20	29900	47500	10450	—
NA 6907 - ZW	301	35	42	55	36	45600	81700	10450	—
NKIS 35	210	35	43	58	22	37000	56000	10450	—
NKI 38/20	136	38	43	53	20	25000	49000	10450	—
NKI 38/30	207	38	43	53	30	40000	84000	10450	—
NKI 40/20	142	40	45	55	20	26100	50350	9500	—
NKI 40/30	216	40	45	55	30	35000	86000	9500	—
NA 4908	230	40	48	62	22	40850	63650	9000	—
NA 6908 - ZW	430	40	48	62	40	64000	112000	9000	—
NKIS 40	281	40	50	65	22	41000	65000	9000	—
NKI 42/20	138	42	47	57	20	26000	52500	9500	—
NKI 42/30	222	42	47	57	30	41000	92000	9500	—
NKI 45/25	218	45	50	62	25	36000	70000	8550	—
NKI 45/35	322	45	50	62	35	47500	100700	8550	—
NA 4909	260	45	52	68	22	42750	69350	8075	—
NA 6909 - ZW	479	45	52	68	40	65550	120650	8075	—
NKIS 45	336	45	55	72	22	43000	71000	8075	—
NKI 50/25	262	50	55	68	25	38000	78000	8075	—
NKI 50/35	379	50	55	68	35	52500	117000	8075	—
NA 4910	264	50	58	72	22	44650	76000	7600	—
NA 6910 - ZW	515	50	58	72	40	69350	132000	7600	—
NKIS 50	510	50	60	80	28	60000	95000	7200	—
NKI 55/25	272	55	60	72	25	41000	88000	7100	—
NKI 55/35	357	55	60	72	35	48000	126000	7100	—
NA 4911	386	55	63	80	25	55100	95000	7100	—
NA 6911 - ZW	760	55	63	80	45	82560	172000	7156	—
NKIS 55	558	55	65	85	28	65500	107000	7100	—
NKI 60/25	388	60	68	82	25	41300	84550	6700	—
NKI 60/35	553	60	68	82	35	60000	137000	6700	—
NA 4912	412	60	68	85	25	57000	102600	6700	—
NA 6912 - ZW	798	60	68	85	45	88500	186000	6700	—
NKIS 60	550	60	70	90	28	65000	110000	6200	—
NKI 65/25	467	65	73	90	25	51000	99000	6200	—
NKI 65/35	659	65	73	90	35	73000	154000	6200	—
NA 4913	456	65	72	90	25	57500	110500	6200	—
NA 6913 - ZW	821	65	72	90	45	87600	194500	5700	—
NKIS 65	641	65	75	95	28	69000	121000	6200	—
NKI 70/25	521	70	80	95	25	55000	117000	5700	—
NKI 70/35	737	70	80	95	35	77000	182000	5700	—
NA 4914	712	70	80	100	30	79000	154000	5700	—
NA 6914 - ZW	1326	70	80	100	54	121000	263000	5700	—
NKIS 70	680	70	80	100	28	73000	131500	5700	—
NKI 75/25	641	75	85	105	25	68000	121000	5200	—
NKI 75/35	908	75	85	105	35	97000	192000	5200	—
NA 4915	765	75	85	105	30	82000	158000	5200	—
NA 6915 - ZW	1429	75	85	105	54	128000	272000	5200	—
NKI 80/25	677	80	90	110	25	71000	130000	4750	—
NKI 80/35	959	80	90	110	35	101000	207000	4750	—
NA 4916	870	80	90	110	30	81000	170500	4750	—
NA 6916 - ZW	1510	80	90	110	54	130500	280600	4750	—
NKI 85/26	743	85	95	115	26	71000	135000	4700	—
NKI 85/36	1040	85	95	115	36	105000	222000	4700	—
NA 4917	1250	85	100	120	35	111000	237000	4600	—
NA 6917 - ZW	2200	85	100	120	63	166000	400000	4600	—
NKI 90/26	778	90	100	120	26	75000	145000	4400	—
NKI 90/36	1090	90	100	120	36	109000	235500	4400	—
NA 4918	1312	90	105	125	35	114000	250000	4300	—
NA 6918 - ZW	2310	90	105	125	63	172000	425000	4300	—
NKI 95/26	816	95	105	125	26	77000	153000	4250	—
NKI 95/36	1145	95	105	125	36	112000	235000	4250	—
NA 4919	1371	95	110	130	35	116000	260000	4200	—
NA 6919 - ZW	2500	95	110	130	63	174000	440000	4200	—
NKI 100/30	990	100	110	130	30	97000	200000	4100	—
NKI 100/40	1330	100	110	130	40	127000	280000	4100	—
NA 4920	1900	100	115	140	40	120000	274000	4000	—
NKIS 100	1340	100	115	135	32	90000	203000	3850	—
∆ NKI 110/40	1460	110	120	140	40	112000	274000	3850	—
NA 4922	2070	110	125	150	40	132000	290000	3700	—
NA 4822	1080	110	120	140	30	94000	216000	3900	—
NA 4924	2860	120	135	165	45	181000	390000	3400	—
NA 4824	1170	120	130	150	30	99000	239000	3600	—
NA 4926	3900	130	150	180	50	203000	470000	3100	—
NA 4826	1810	130	145	165	35	118000	310000	3200	—
∆ NKI 140/32	2050	140	155	180	32	113000	250000	3000	—
NA 4928	4150	140	160	190	50	209000	500000	2900	—
NA 4828	1920	140	155	175	35	120000	325000	3000	—
NA 4830	2720	150	165	190	40	151000	380000	2800	—
NA 4832	2890	160	175	200	40	160000	425000	2700	—
NA 4834	3960	170	185	215	45	180000	500000	2500	—
NA 4836	4200	180	195	225	45	191000	560000	2300	—
NA 4838	5610	190	210	240	50	225000	670000	2200	—
NA 4840	5840	200	220	250	50	230000	700000	2000	—
NA 4844	6380	220	240	270	50	240000	780000	1900	—
NA 4848	10000	240	265	300	60	351000	1050000	1700	—
NA 4852	10600	260	285	320	60	365000	1150000	1600	—
NA 4856	15300	280	305	350	69	435000	1280000	1520	—
NA 4860	21800	300	330	380	80	610000	1750000	1330	—
NA 4864	23000	320	350	400	80	620000	1800000	1330	—
NA 4868	24200	340	370	420	80	630000	1850000	1235	—
NA 4872	25600	360	390	440	80	650000	2000000	1140	—
NA 4876	42600	380	415	480	100	950000	2700000	1045	—

Источник данных: Каталог ISB. Игольчатые подшипники, 2019, стр. 76–79 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
