Гайки YSF с боковой фиксацией ISB
Гайки YSF с боковой фиксацией: прецизионные стопорные гайки ISB, система фиксации образуется за счёт трёх крепёжных штифтов, расположенных на равном расстоянии по окружности и наклонённых под углом 30°.
Прецизионные стопорные гайки ISB: высокая точность перпендикулярности между резьбой и лицевой поверхностью и допуска резьбы. Ранее при монтаже шариковых ходовых винтов или подшипников с традиционными гайками из-за неперпендикулярности между резьбой и контактной поверхностью возникали проблемы точности; компания ISB разработала ряд гаек с высокими характеристиками допусков точности, перпендикулярности и резьбы.
Система фиксации образуется за счёт трёх крепёжных штифтов, расположенных на равном расстоянии по окружности и наклонённых под углом 30°.
Перпендикулярность между резьбой и лицевой поверхностью — 0,002 мм; Материал SCM4; Твёрдость HRC 28–32; Резьбовой допуск ISO 4H.
Значения массы, отмеченные в каталоге звёздочкой, подтверждены каталогом как правильные.
- Перпендикулярность между резьбой и лицевой поверхностью — 0,002 мм
- Материал SCM4
- Твёрдость HRC 28–32
- Резьбовой допуск ISO 4H
| Изделий в серии | 36 |
| Внутренний диаметр d, мм | 27–225 |
| Наружный диаметр D, мм | 32–250 |

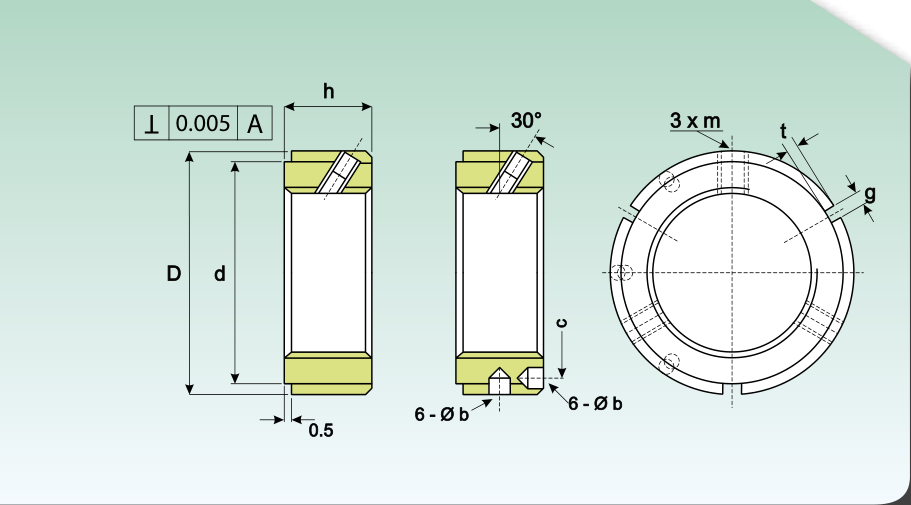

Чертежи и схемы
Размерный ряд: Гайки YSF с боковой фиксацией
| Обозначение | D, мм | h, мм | d, мм | g/b, мм | t, мм | c, мм | Винт m | Максимальный крутящий момент, Н·м | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| YSF M 17X1 | 32 | 16 | 27 | 4/- | 2 | — | M5 | 4,5 | 0,07 |
| YSF M 20X1 | 38 | 16 | 33 | 4/- | 2 | — | M5 | 4,5 | 0,1 |
| YSF M 20X1.5 | 38 | 16 | 33 | 4/- | 2 | — | M6 | 8 | 0,1 |
| YSF M 25X1.5 | 38 | 18 | 33 | 5/- | 2 | — | M6 | 8 | 0,09* |
| YSF M 30X1.5 | 45 | 18 | 40 | 5/- | 2 | — | M6 | 8 | 0,13 |
| YSF M 35X1.5 | 52 | 18 | 47 | 5/- | 2 | — | M8 | 18 | 0,17 |
| YSF M 40X 1.5 | 58 | 20 | 52 | 6/- | 2,5 | — | M8 | 18 | 0,22 |
| YSF M 45X1.5 | 65 | 20 | 59 | 6/- | 2,5 | — | M8 | 18 | 0,27 |
| YSF M 50X1.5 | 70 | 20 | 64 | 6/ | 2,5 | — | M8 | 18 | 0,31 |
| YSF M 55X2 | 75 | 22 | 68 | 7/Ø6 | 2,5 | 65 | M8 | 18 | 0,36 |
| YSF M 60X2 | 80 | 22 | 73 | 7/Ø6 | 2,5 | 70 | M8 | 18 | 0,39 |
| YSF M 65X2 | 85 | 22 | 78 | 7/Ø6 | 2,5 | 75 | M8 | 18 | 0,43 |
| YSF M 70X2 | 92 | 24 | 84 | 8/Ø7 | 3 | 81 | M8 | 18 | 0,55 |
| YSF M 75X2 | 98 | 24 | 90 | 8/Ø7 | 3 | 87 | M8 | 18 | 0,62 |
| YSF M 80X2 | 105 | 24 | 96 | 8/Ø7 | 3 | 93 | M8 | 18 | 0,71 |
| YSF M 85X2 | 110 | 24 | 102 | 8/Ø7 | 3 | 98 | M8 | 18 | 0,74 |
| YSF M 90X2 | 120 | 26 | 108 | 10/ Ø7 | 3 | 105 | M8 | 18 | 1,02 |
| YSF M 95X2 | 125 | 26 | 113 | 10/ Ø7 | 3 | 110 | M8 | 18 | 1,08 |
| YSF M 100X2 | 130 | 26 | 118 | 10/ Ø7 | 3 | 115 | M8 | 18 | 1,1 |
| YSF M 105X2 | 140 | 28 | 125 | 10/ Ø7 | 3 | 123 | M 10 | 35 | 1,48 |
| YSF M 110X2 | 145 | 28 | 132 | 10/ Ø7 | 3 | 128 | M 10 | 35 | 1,57 |
| YSF M 115X2 | 150 | 28 | 137 | 10/ Ø7 | 3 | 133 | M 10 | 35 | 1,6 |
| YSF M 120X2 | 155 | 30 | 142 | 12/ Ø7 | 3 | 138 | M 10 | 35 | 1,76 |
| YSF M 125X2 | 160 | 30 | 147 | 12/ Ø7 | 3 | 143 | M10 | 35 | 1,82 |
| YSF M 130X2 | 165 | 30 | 152 | 12/ Ø 7 | 3 | 148 | M 10 | 35 | 1,89 |
| YSF M 135X2 | 175 | 32 | 160 | 12/ Ø7 | 3,5 | 155 | M10 | 35 | 2,46 |
| YSF M 140X2 | 180 | 32 | 165 | 12/ Ø 7 | 3,5 | 160 | M 10 | 35 | 2,47 |
| YSF M 145X2 | 190 | 32 | 175 | 12/ Ø7 | 3,5 | 168 | M10 | 35 | 2,96 |
| YSF M 150X2 | 195 | 32 | 180 | 12/ Ø7 | 3,5 | 173 | M 10 | 35 | 3,02 |
| YSF M 155X3 | 200 | 34 | 180 | 14/ Ø 8 | 3,5 | 178 | M 10 | 35 | 3,32 |
| YSF M 160X3 | 210 | 34 | 190 | 14/ Ø 8 | 3,5 | 185 | M10 | 35 | 3,88 |
| YSF M 165X3 | 210 | 34 | 190 | 14/ Ø 8 | 3,5 | 188 | M 10 | 35 | 3,96 |
| YSF M 170X3 | 220 | 34 | 200 | 14/ Ø 8 | 3,5 | 195 | M 10 | 35 | 4,04 |
| YSF M 180X3 | 230 | 36 | 205 | 16/ Ø 8 | 3,5 | 205 | M 12 | 60 | 4,4 |
| YSF M 190X3 | 240 | 36 | 215 | 16/ Ø 8 | 3,5 | 215 | M 12 | 60 | 4,77 |
| YSF M 200X3 | 250 | 38 | 225 | 16/ Ø 8 | 3,5 | 225 | M 12 | 60 | 5,26 |
