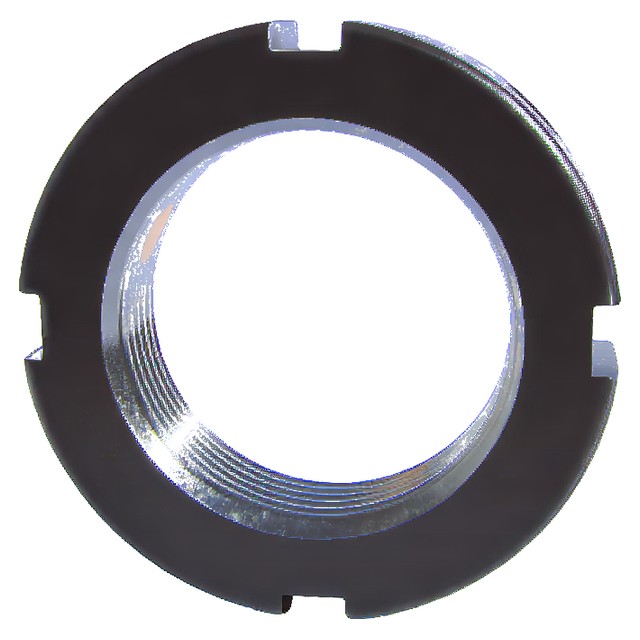

Гайки YSR с радиальной фиксацией ISB

Гайки YSR с радиальной фиксацией: прецизионные стопорные гайки ISB, система фиксации образуется за счёт трёх крепёжных штифтов, расположенных на равном расстоянии; гайка имеет уменьшенную ширину и подходит для монтажа на резьбе с узкой шириной.

Прецизионные стопорные гайки ISB: высокая точность перпендикулярности между резьбой и лицевой поверхностью и допуска резьбы. Ранее при монтаже шариковых ходовых винтов или подшипников с традиционными гайками из-за неперпендикулярности между резьбой и контактной поверхностью возникали проблемы точности; компания ISB разработала ряд гаек с высокими характеристиками допусков точности, перпендикулярности и резьбы.

Система фиксации образуется за счёт трёх крепёжных штифтов, расположенных на равном расстоянии; гайка имеет уменьшенную ширину и подходит для монтажа на резьбе с узкой шириной.

Перпендикулярность между резьбой и лицевой поверхностью — 0,002 мм; Материал SCM4; Твёрдость HRC 28–32; Резьбовой допуск ISO 4H.

Перпендикулярность между резьбой и лицевой поверхностью — 0,002 мм
Материал SCM4
Твёрдость HRC 28–32
Резьбовой допуск ISO 4H

Изделий в серии	40
Внутренний диаметр d, мм	11–225
Наружный диаметр D, мм	16–250

40 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

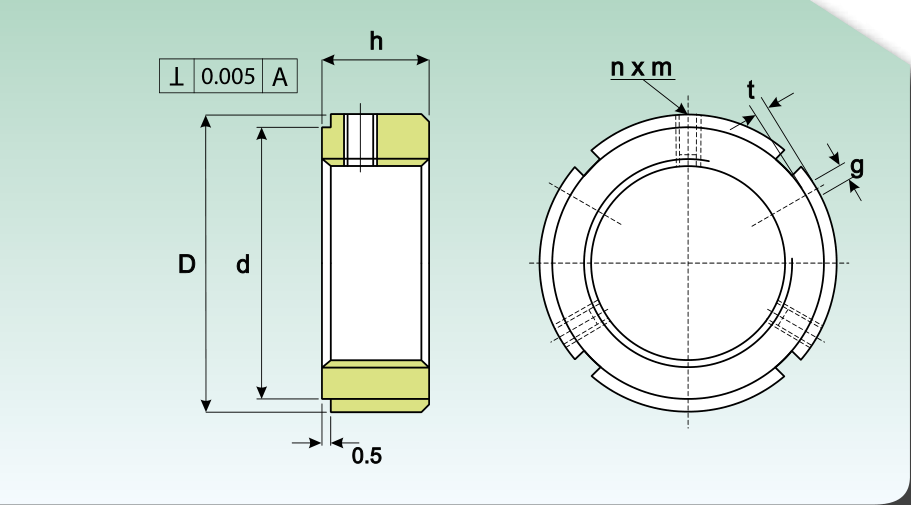

Чертежи и схемы

Размерный ряд: Гайки YSR с радиальной фиксацией

Показано 40 из 40

Обозначение	D, мм	h, мм	g, мм	t, мм	d, мм	Винты n x m	Максимальный крутящий момент, Н·м	Масса, кг
YSR M 8X0.75	16	8	3	2	11	2XM4	4,5	0,015
YSR M 10X0.75	18	8	3	2	13	2XM4	4,5	0,02
YSR M 12X1	20	8	3	2	16	2XM4	4,5	0,02
YSR M 15X1	25	8	3	2	21	2XM4	4,5	0,025
YSR M 17X1	28	10	4	2	23	2XM5	8	0,03
YSRM 20X1	32	10	4	2	27	2XM5	8	0,04
YSR M 20X1.5	32	10	4	2	33	2XM5	8	0,04
YSR M 25X1.5	38	12	5	2	33	3XM6	8	0,055
YSR M 30X1.5	45	12	5	2	40	3XM6	8	0,08
YSR M 35X1.5	52	12	5	2	47	3XM6	18	0,12
YSR M 40X1.5	58	14	6	2,5	52	3XM6	18	0,15
YSRM 45X1.5	65	14	6	2,5	59	3XM6	18	0,19
YSRM 50X1.5	70	14	6	2,5	64	3XM6	18	0,22
YSRM 55X2	75	16	7	3	68	3XM8	18	0,27
YSR M 60X2	80	16	7	3	73	3XM8	18	0,3
YSRM 65X2	85	16	7	3	78	3XM8	18	0,31
YSR M 70X2	92	18	8	3,5	84	3XM8	18	0,41
YSRM 75X2	98	18	8	3,5	90	3XM8	18	0,47
YSRM 80X2	105	18	8	3,5	96	3XM8	18	0,53
YSR M 85X2	110	18	8	3,5	102	3XM8	18	0,58
YSRM 90X2	120	20	10	4	108	3XM8	18	0,82
YSR M 95X2	125	20	10	4	113	3XM8	18	0,86
YSR M 100X2	130	20	10	4	118	3XM8	18	0,89
YSRM 105X2	140	22	10	5	125	3XM8	35	1,19
YSRM 110X2	145	22	12	5	132	3XM8	35	1,23
YSRM 115X2	150	22	12	5	137	3XM8	35	1,27
YSR M 120X2	155	24	12	5	142	3XM8	35	1,45
YSRM 125X2	160	24	12	5	147	3XM8	35	1,49
YSR M 130X2	165	24	12	5	152	3XM8	35	1,54
YSRM 135X2	175	26	14	6	160	3XM10	35	1,99
YSRM 140X2	180	26	14	6	165	3XM10	35	2,06
YSRM 145X2	190	26	14	6	175	3XM10	35	2,44
YSR M 150X2	195	26	14	6	180	3XM10	35	2,51
YSRM 155X3	200	28	16	7	180	3XM10	35	2,76
YSR M 160X3	210	28	16	7	190	3XM10	35	3,25
YSR M 165X3	210	28	16	7	190	3XM10	35	3,35
YSR M 170X3	220	28	16	7	200	3XM10	35	3,4
YSR M 180X3	230	30	18	8	205	3XM12	60	3,78
YSR M 190X3	240	30	18	8	215	3XM12	60	4
YSR M 200X3	250	32	18	8	225	3XM12	60	4,49

Источник данных: Каталог ISB Подшипники и комплектующие, стр. 309–310 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
