Бесшпоночные зажимные элементы (калетаторы) ISB серии 13AA132

Серия 13AA132: самоцентрирующийся; для узлов, где нужна хорошая соосность при ограниченном пространстве и средне-высоких значениях момента. Материал — сталь C45E (UNI EN 10083-1). Типоразмеров в таблице: 33.

Бесшпоночные зажимные элементы ISB серии 13AA132: самоцентрирующийся; для узлов, где нужна хорошая соосность при ограниченном пространстве и средне-высоких значениях момента.

Материал: сталь C45E (UNI EN 10083-1). Размеры в таблице приведены для элемента в свободном (незатянутом) состоянии. Обозначение: LOK, диаметр отверстия d, знак x, наружный диаметр D, код серии.

Самоцентрирующийся
Материал: сталь C45E (UNI EN 10083-1)
Монтаж и демонтаж затяжкой и отпусканием винтов, без шпоночных пазов на валу

Изделий в серии	33
Внутренний диаметр d, мм	19–200
Наружный диаметр D, мм	47–260

Бесшпоночные зажимные элементы (калетаторы) ISB серии 13AA132

33 изделия

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

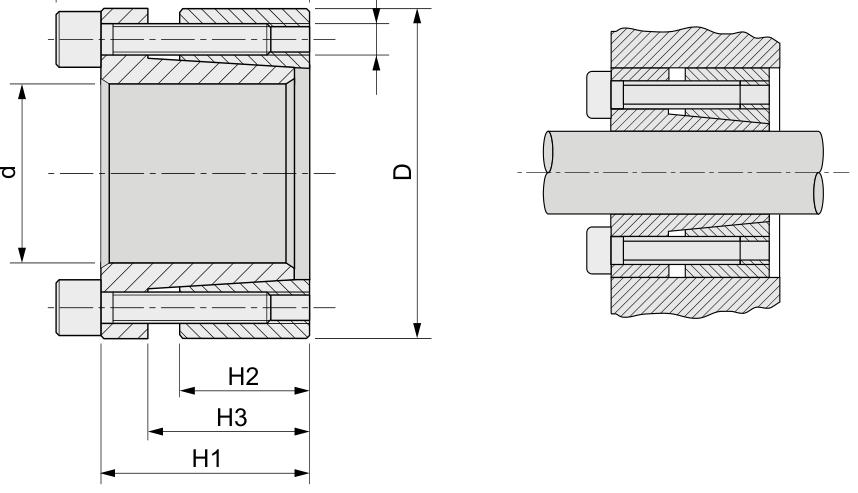

Конструкция и размеры зажимного элемента серии 13AA132

Размерный ряд: Бесшпоночные зажимные элементы (калетаторы) ISB серии 13AA132

Показано 33 из 33

Обозначение	d, мм	D, мм	H, мм	H1, мм	H2, мм	H3, мм	Винты затяжки, размер	Момент затяжки Tv, Н·м	Число винтов затяжки	Винты демонтажа, размер	Число винтов демонтажа	Передаваемый момент Mt, Н·м	Осевая сила Ta, кН	Давление на вал Pa, Н/мм²	Давление на ступицу Pm, Н/мм²
LOK 19 x 47 13AA132	19	47	34	28	17	22	M6x20	13	5	M6x20	3	273	29	262	106
LOK 20 x 47 13AA132	20	47	34	28	17	22	M6x20	13	5	M6x20	3	287	29	249	106
LOK 22 x 47 13AA132	22	47	34	28	17	22	M6x20	13	5	M6x20	3	316	29	227	106
LOK 24 x 50 13AA132	24	50	34	28	17	22	M6x20	13	6	M6x20	3	413	34	249	120
LOK 25 x 50 13AA132	25	50	34	28	17	22	M6x20	13	6	M6x20	3	431	34	239	120
LOK 28 x 55 13AA132	28	55	34	28	17	22	M6x20	13	6	M6x20	3	482	34	213	109
LOK 30 x 55 13AA132	30	55	34	28	17	22	M6x20	13	6	M6x20	3	517	34	199	109
LOK 32 x 60 13AA132	32	60	34	28	17	22	M6x20	13	8	M6x20	4	734	46	249	133
LOK 35 x 60 13AA132	35	60	34	28	17	22	M6x20	13	8	M6x20	4	803	46	227	133
LOK 38 x 65 13AA132	38	65	34	28	17	22	M6x20	13	8	M6x20	4	872	46	210	122
LOK 40 x 65 13AA132	40	65	34	28	17	22	M6x20	13	8	M6x20	4	918	46	199	122
LOK 42 x 75 13AA132	42	75	41	33	20	25	M8x25	32	7	M8x25	3	1563	74	261	146
LOK 45 x 75 13AA132	45	75	41	33	20	25	M8x25	32	7	M8x25	3	1674	74	244	146
LOK 50 x 80 13AA132	50	80	41	33	20	25	M8x25	32	7	M8x25	3	1860	74	219	137
LOK 55 x 85 13AA132	55	85	41	33	20	25	M8x25	32	8	M8x25	4	2340	85	228	148
LOK 60 x 90 13AA132	60	90	41	33	20	25	M8x25	32	8	M8x25	4	2553	85	209	139
LOK 65 x 95 13AA132	65	95	41	33	20	25	M8x25	32	9	M8x25	3	3110	96	217	149
LOK 70 x 110 13AA132	70	110	50	40	24	30	M10x30	65	8	M10x30	4	4838	138	243	154
LOK 75 x 115 13AA132	75	115	50	40	24	30	M10x30	65	8	M10x30	4	5184	138	226	148
LOK 80 x 120 13AA132	80	120	50	40	24	30	M10x30	65	8	M10x30	4	5530	138	212	142
LOK 85 x 125 13AA132	85	125	50	40	24	30	M10x30	65	9	M10x30	3	6610	156	225	153
LOK 90 x 130 13AA132	90	130	50	40	24	30	M10x30	65	9	M10x30	3	6998	156	212	147
LOK 95 x 135 13AA132	95	135	50	40	24	30	M10x30	65	10	M10x30	4	8208	173	223	157
LOK 100 x 145 13AA132	100	145	56	44	26	32	M12x35	110	8	M12x35	4	9742	195	221	152
LOK 110 x 155 13AA132	110	155	56	44	26	32	M12x35	110	8	M12x35	4	10716	195	201	143
LOK 120 x 165 13AA132	120	165	56	44	26	32	M12x35	110	9	M12x35	4	13154	219	207	151
LOK 130 x 180 13AA132	130	180	64	52	34	40	M12x35	110	12	M12x35	6	18996	292	195	141
LOK 140 x 190 13AA132	140	190	68	54	34	40	M14x40	170	9	M14x40	4	20336	291	180	133
LOK 150 x 200 13AA132	150	200	68	54	34	40	M14x40	170	10	M14x40	5	24211	323	187	140
LOK 160 x 210 13AA132	160	210	68	54	34	40	M14x40	170	11	M14x40	5	28408	355	192	147
LOK 170 x 225 13AA132	170	225	78	64	44	50	M14x40	170	12	M14x40	6	32929	387	153	115
LOK 180 x 235 13AA132	180	235	78	64	44	50	M14x40	170	12	M14x40	6	34866	387	144	110
LOK 200 x 260 13AA132	200	260	78	64	44	50	M14x40	170	15	M14x40	7	48416	484	162	125

Источник данных: Каталог ISB. Зажимные элементы (калетаторы), 2025, стр. 25 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
