Стопорные гайки с бугелем (HM, HME) ISB

Стопорные гайки серий HM и HME для фиксации подшипников на валу с помощью стопорного бугеля (обозначение MS).

Стопорный бугель используется совместно с гайками серии HM. Стопорные бугели входят в зацепление с пазом в гайке и шпоночным пазом на валу; прикрепляются к гайке при помощи болта. Обозначение MS.

Гайки используются для фиксации подшипников и их деталей на валах, а также для монтажа подшипников на конических шейках валов и демонтажа подшипников со стяжных втулок.

Серии HM и HME
Фиксация стопорным бугелем (MS)

Изделий в серии

61

Стопорные гайки с бугелем (HM, HME) ISB

61 изделие

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

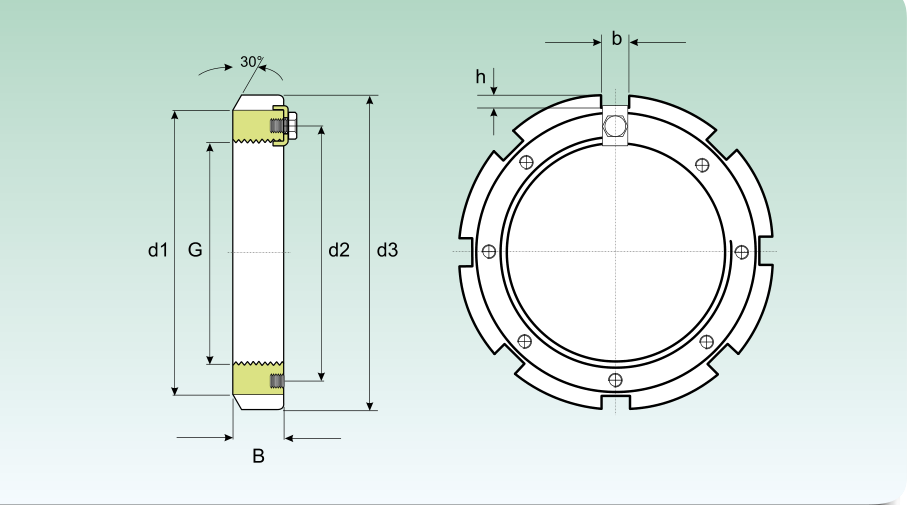

Стопорная гайка с бугелем: размеры G, d1, d2, b, h, d3, B

Размерный ряд: Стопорные гайки с бугелем (HM, HME)

Показано 61 из 61

Обозначение	Резьба G	d1, мм	d2, мм	b, мм	h, мм	d3, мм	B, мм	Масса, кг	Стопорный бугель
HM 3044	Tr 220x4	242	229	20	9	260	30	2,75	MS 3044
HM 3048	Tr 240x4	270	253	20	10	290	34	4,5	MS 3052-48
HME 3048	Tr 240x4	270	253	20	10	290	34	4,5	MS 3052-48
HM 3052	Tr 260x4	290	273	20	10	310	34	4,8	MS 3052-48
HM 3056	Tr 280x4	310	293	24	10	330	38	5,75	MS 3056
HM 3060	Tr 300x4	336	316	24	12	360	42	8,35	MS 3060
HM 3160	Tr 300x4	340	326	24	12	380	40	11,5	MS 3160
HM 3064	Tr 320x5	356	336	24	12	380	42	9	MS 3068-64
HM 3164	Tr 320x5	360	346	24	12	400	42	13	MS 3164
HM 3068	Tr 340x5	376	356	24	12	400	45	11	MS 3068-64
HM 3168	Tr 340x5	400	373	28	15	440	55	24	MS 3172-68
HM 3072	Tr 360x5	394	375	28	13	420	45	11,5	MS 3072
HM 3172	Tr 360x5	420	393	28	15	460	58	26,5	MS 3172-68
HM 3076	Tr 380x5	422	399	28	14	450	48	15	MS 3080-76
HM 3176	Tr 380x5	440	415	32	18	490	60	32	MS 3176
HM 3080	Tr 400x5	442	419	28	14	470	52	17	MS 3080-76
HM 3180	Tr 400x5	460	440	32	18	520	62	38	MS 3184-80
HM 3084	Tr 420x5	462	439	32	14	490	52	18,5	MS 3084
HME 3084	Tr 420x5	462	439	32	14	490	52	18,5	MS 3084
HM 3184	Tr 420x5	490	460	32	18	540	70	45	MS 3184-80
HM 3088	Tr 440x5	490	463	32	15	520	60	26	MS 3092-88
HM 3188	Tr 440x5	510	478	36	20	560	70	46,5	MS 3192-88
HM 3092	Tr 460x5	510	483	32	15	540	60	27	MS 3092-88
HM 3192	Tr 460x5	540	498	36	20	580	75	50,5	MS 3192-88
HM 3096	Tr 480x5	530	503	36	15	560	60	28	MS 30/500-96
HM 3196	Tr 480x5	560	528	36	20	620	75	62	MS 3196
HM 30/500	Tr 500x5	550	523	36	15	580	68	33,5	MS 30/500-96
HME 30/500	Tr 500x5	550	523	36	15	580	68	33,5	MS 30/500-96
HM 31/500	Tr 500x5	580	540	40	23	630	80	63,5	MS 31/500
HM 30/530	Tr 530x6	590	558	40	20	630	68	42,5	MS 30/530
HM 31/530	Tr 530x6	610	575	40	23	670	80	71,5	MS 31/600-530
HM 30/560	Tr 560x6	610	583	40	20	650	75	44,5	MS 30/560
HME 30/560	Tr 560x6	610	583	40	20	650	75	44,5	MS 30/560
HM 31/560	Tr 560x6	650	608	45	25	710	85	86,5	MS 31/600-560
HM 30/600	Tr 600x6	660	628	45	20	700	75	52,5	MS 30/600-530
HME 30/600	Tr 600x6	660	628	45	20	700	75	52,5	MS 30/600-530
HM 31/600	Tr 600x6	690	648	50	25	750	85	91,5	MS 31/600-560
HM 30/630	Tr 630x6	690	658	45	20	730	75	55	MS 30/630
HM 31/630	Tr 630x6	730	685	50	28	800	95	125	MS 31/630
HM 30/670	Tr 670x6	740	703	50	20	780	80	68,5	MS 30/670
HM 31/670	Tr 670x6	775	730	45	28	850	106	155	MS 31/670
HM 30/710	Tr 710x7	780	742	50	25	830	90	91,5	MS 30/710
HME 30/710	Tr 710x7	780	742	50	25	830	90	91,5	MS 30/710
HM 31/710	Tr 710x7	825	772	55	30	900	106	162	MS 31/710
HM 30/750	Tr 750x7	820	782	55	25	870	90	94	MS 30/800-750
HME 30/750	Tr 750x7	820	782	55	25	870	90	94	MS 30/800-750
HM 31/750	Tr 750x7	875	813	60	34	950	112	190	MS 31/800-750
HM 30/800	Tr 800x7	870	832	55	25	920	90	99,5	MS 30/800-750
HM 31/800	Tr 800x7	925	863	60	34	1000	112	202	MS 31/800-750
HM 30/850	Tr 850x7	925	887	60	25	980	90	115	MS 30/900-850
HME 30/850	Tr 850x7	925	887	60	25	980	90	110	MS 30/900-850
HM 31/850	Tr 850x7	975	914	70	38	1060	118	234	MS 31/850
HM 30/900	Tr 900x7	975	937	60	25	1030	100	131	MS 30/900-850
HM 31/900	Tr 900x7	1030	969	70	38	1120	125	279	MS 31/900
HM 30/950	Tr 950x8	1025	985	60	25	1080	100	139	MS 30/950
HM 31/950	Tr 950x8	1080	1017	70	38	1170	125	293	MS 31/950
HM 30/1000	Tr 1000x8	1085	1040	60	25	1140	100	157	MS 30/1000
HM 31/1000	Tr 1000x8	1140	1077	70	38	1240	125	336	MS 31/1000
HM 30/1060	Tr 1060x8	1145	1100	60	25	1200	100	166	MS 30/1000
HM 31/1060	Tr 1060x8	1210	1137	70	38	1300	125	354	MS 31/1000
HM 30/1120	Tr 1120x8	1205	1160	60	25	1260	100	175	MS 30/1000

Источник данных: Каталог ISB Подшипники и комплектующие, стр. 298–299 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
