Бесшпоночные зажимные элементы (калетаторы) ISB серии 71DB131

Серия 71DB131: самоцентрирующийся; по характеристикам аналогичен 70DA130, но имеет дополнительное опорное кольцо, полностью исключающее осевые смещения; для применений со средне-высокими значениями момента. Материал — сталь C45E (UNI EN 10083-1). Типоразмеров в таблице: 33.

Бесшпоночные зажимные элементы ISB серии 71DB131: самоцентрирующийся; по характеристикам аналогичен 70DA130, но имеет дополнительное опорное кольцо, полностью исключающее осевые смещения; для применений со средне-высокими значениями момента.

Материал: сталь C45E (UNI EN 10083-1). Размеры в таблице приведены для элемента в свободном (незатянутом) состоянии. Обозначение: LOK, диаметр отверстия d, знак x, наружный диаметр D, код серии.

Самоцентрирующийся
Материал: сталь C45E (UNI EN 10083-1)
Монтаж и демонтаж затяжкой и отпусканием винтов, без шпоночных пазов на валу

Изделий в серии	33
Внутренний диаметр d, мм	19–180
Наружный диаметр D, мм	47–235

Бесшпоночные зажимные элементы (калетаторы) ISB серии 71DB131

33 изделия

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

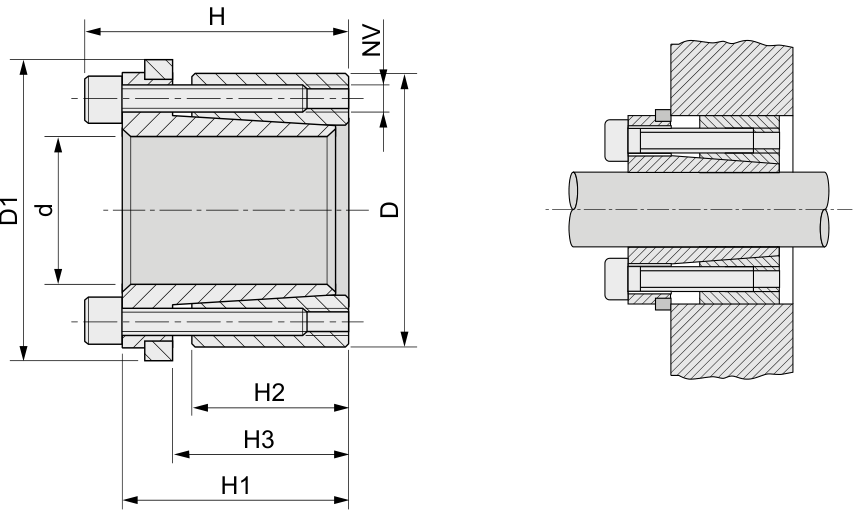

Конструкция и размеры зажимного элемента серии 71DB131

Размерный ряд: Бесшпоночные зажимные элементы (калетаторы) ISB серии 71DB131

Показано 33 из 33

Обозначение	d, мм	D, мм	D1, мм	H, мм	H1, мм	H2, мм	H3, мм	Винты затяжки, размер	Момент затяжки Tv, Н·м	Число винтов затяжки	Винты демонтажа, размер	Число винтов демонтажа	Передаваемый момент Mt, Н·м	Осевая сила Ta, кН	Давление на вал Pa, Н/мм²	Давление на ступицу Pm, Н/мм²
LOK 19 x 47 71DB131	19	47	53	45	39	26	31	M6x20	17	4	M6x20	2	202	21	127	51
LOK 20 x 47 71DB131	20	47	53	45	39	26	31	M6x20	17	4	M6x20	2	213	21	121	51
LOK 22 x 47 71DB131	22	47	53	45	39	26	31	M6x20	17	4	M6x20	2	234	21	110	51
LOK 24 x 50 71DB131	24	50	56	45	39	26	31	M6x20	17	6	M6x20	3	384	32	151	73
LOK 25 x 50 71DB131	25	50	56	45	39	26	31	M6x20	17	6	M6x20	3	400	32	145	73
LOK 28 x 55 71DB131	28	55	61	45	39	26	31	M6x20	17	6	M6x20	3	448	32	129	66
LOK 30 x 55 71DB131	30	55	61	45	39	26	31	M6x20	17	6	M6x20	3	480	32	121	66
LOK 32 x 60 71DB131	32	60	66	45	39	26	31	M6x20	17	8	M6x20	4	683	43	151	81
LOK 35 x 60 71DB131	35	60	66	45	39	26	31	M6x20	17	8	M6x20	4	747	43	138	81
LOK 38 x 65 71DB131	38	65	71	45	39	26	31	M6x20	17	8	M6x20	4	811	43	127	74
LOK 40 x 65 71DB131	40	65	71	45	39	26	31	M6x20	17	8	M6x20	4	853	43	121	74
LOK 42 x 75 71DB131	42	75	81	55	47	30	36	M8x30	41	6	M8x30	3	1216	58	135	76
LOK 45 x 75 71DB131	45	75	81	55	47	30	36	M8x30	41	6	M8x30	3	1302	58	126	76
LOK 48 x 80 71DB131	48	80	86	55	47	30	36	M8x30	41	6	M8x30	3	1389	58	119	71
LOK 50 x 80 71DB131	50	80	86	55	47	30	36	M8x30	41	6	M8x30	3	1447	58	114	71
LOK 55 x 85 71DB131	55	85	91	55	47	30	36	M8x30	41	8	M8x30	4	2124	77	138	89
LOK 60 x 90 71DB131	60	90	96	55	47	30	36	M8x30	41	8	M8x30	4	2317	77	127	84
LOK 65 x 95 71DB131	65	95	101	55	47	30	36	M8x30	41	8	M8x30	4	2510	77	117	80
LOK 70 x 110 71DB131	70	110	116	67	57	40	46	M10x35	83	8	M10x35	4	4381	125	132	84
LOK 75 x 115 71DB131	75	115	121	72	62	40	46	M10x35	83	8	M10x35	4	4694	125	123	80
LOK 80 x 120 71DB131	80	120	126	72	62	40	46	M10x35	83	8	M10x35	4	5007	125	115	77
LOK 85 x 125 71DB131	85	125	131	72	62	40	46	M10x35	83	10	M10x35	4	6651	156	136	92
LOK 90 x 130 71DB131	90	130	136	72	62	40	46	M10x35	83	10	M10x35	4	7042	156	128	89
LOK 95 x 135 71DB131	95	135	141	72	62	40	46	M10x35	83	10	M10x35	4	7433	156	121	85
LOK 100 x 145 71DB131	100	145	151	89	77	46	52	M12x45	145	8	M12x45	4	9104	182	117	81
LOK 110 x 155 71DB131	110	155	161	89	77	46	52	M12x45	145	8	M12x45	4	10015	182	106	75
LOK 120 x 165 71DB131	120	165	171	89	77	46	52	M12x45	145	10	M12x45	4	13653	228	122	88
LOK 130 x 180 71DB131	130	180	186	89	77	46	52	M12x45	145	12	M12x45	4	17747	273	135	97
LOK 140 x 190 71DB131	140	190	196	98	84	51	59	M14x45	230	8	M14x45	4	17328	248	102	75
LOK 150 x 200 71DB131	150	200	206	98	84	51	59	M14x45	230	10	M14x45	5	23207	309	119	89
LOK 160 x 210 71DB131	160	210	216	98	84	51	59	M14x45	230	12	M14x45	5	24754	309	112	85
LOK 170 x 225 71DB131	170	225	231	98	84	51	59	M14x45	230	12	M14x45	6	31561	371	126	95
LOK 180 x 235 71DB131	180	235	241	98	84	51	59	M14x45	230	15	M14x45	6	33417	371	119	91

Источник данных: Каталог ISB. Зажимные элементы (калетаторы), 2025, стр. 37 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
