Бесшпоночные зажимные элементы (калетаторы) ISB серии S INOX

Серия S INOX: исполнение из нержавеющей стали. Материал — нержавеющая сталь. Типоразмеров в таблице: 22.

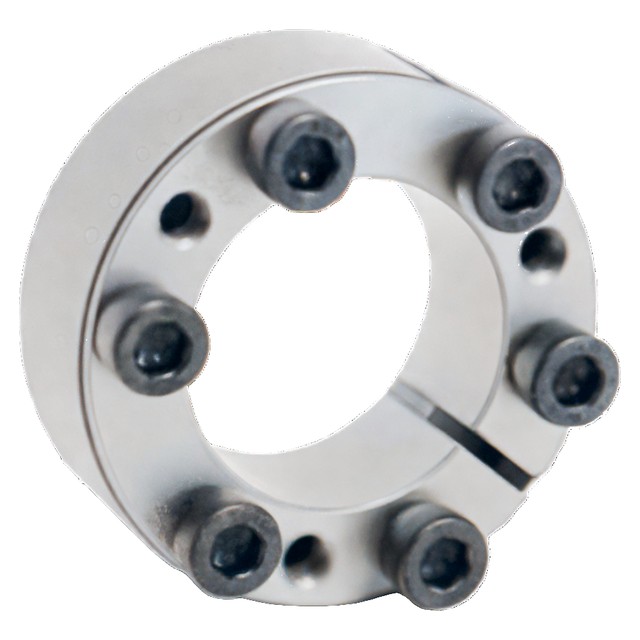

Бесшпоночные зажимные элементы ISB серии S INOX: исполнение из нержавеющей стали.

Материал: нержавеющая сталь. Размеры в таблице приведены для элемента в свободном (незатянутом) состоянии. Обозначение: LOK, диаметр отверстия d, знак x, наружный диаметр D, код серии.

Исполнение из нержавеющей стали
Материал: нержавеющая сталь
Монтаж и демонтаж затяжкой и отпусканием винтов, без шпоночных пазов на валу

Изделий в серии	22
Внутренний диаметр d, мм	6–40
Наружный диаметр D, мм	16–65

Бесшпоночные зажимные элементы (калетаторы) ISB серии S INOX

22 изделия

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

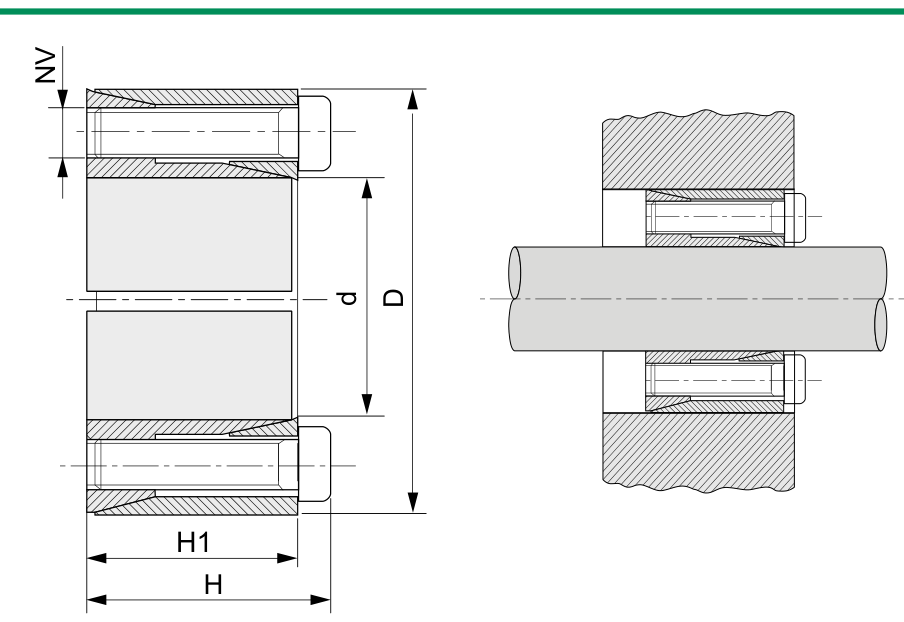

Конструкция и размеры зажимного элемента серии S INOX

Размерный ряд: Бесшпоночные зажимные элементы (калетаторы) ISB серии S INOX

Показано 22 из 22

Обозначение	d, мм	D, мм	H, мм	H1, мм	Винты затяжки, размер	Момент затяжки Tv, Н·м	Число винтов затяжки	Винты демонтажа, размер	Число винтов демонтажа	Передаваемый момент Mt, Н·м	Осевая сила Ta, кН	Давление на вал Pa, Н/мм²	Давление на ступицу Pm, Н/мм²
LOK 6 x 16 S INOX	6	16	13,5	11	M2,5x10	0,5	3	M2,5x10	2	3	0,9	49	19
LOK 7 x 17 S INOX	7	17	13,5	11	M2,5x10	0,5	3	M2,5x10	2	3	0,9	42	17
LOK 8 x 18 S INOX	8	18	13,5	11	M2,5x10	0,5	3	M2,5x10	2	4	0,9	37	17
LOK 9 x 20 S INOX	9	20	15,5	13	M2,5x12	0,5	4	M2,5x12	2	6	1,2	37	17
LOK 10 x 20 S INOX	10	20	15,5	13	M2,5x12	0,5	4	M2,5x12	2	6	1,2	33	17
LOK 12 x 22 S INOX	12	22	15,5	13	M2,5x12	0,5	4	M2,5x12	2	7	1,2	26	15
LOK 14 x 26 S INOX	14	26	20,0	17	M3x16	0,9	4	M3x16	2	13	1,9	28	15
LOK 15 x 28 S INOX	15	28	20,0	17	M3x16	0,9	4	M3x16	2	14	1,9	26	14
LOK 16 x 32 S INOX	16	32	21,0	17	M4x16	2,2	4	M4x16	2	28	3,5	45	23
LOK 17 x 35 S INOX	17	35	25,0	21	M4x20	2,2	4	M4x20	2	30	3,5	34	17
LOK 18 x 35 S INOX	18	35	25,0	21	M4x20	2,2	4	M4x20	2	32	3,5	32	17
LOK 19 x 35 S INOX	19	35	25,0	21	M4x20	2,2	4	M4x20	2	34	3,5	31	17
LOK 20 x 38 S INOX	20	38	26,0	21	M5x20	4,2	4	M5x30	2	55	5,5	45	24
LOK 22 x 40 S INOX	22	40	26,0	21	M5x20	4,2	4	M5x20	2	61	5,5	41	23
LOK 24 x 47 S INOX	24	47	32,0	26	M6x24	7,3	4	M6x25	2	96	8,0	44	23
LOK 25 x 47 S INOX	25	47	32,0	26	M6x24	7,3	4	M6x25	2	100	8,0	43	23
LOK 28 x 50 S INOX	28	50	32,0	26	M6x24	7,3	6	M6x25	3	210	15,0	57	32
LOK 30 x 55 S INOX	30	55	32,0	26	M6x24	7,3	6	M6x25	3	220	15,0	54	29
LOK 32 x 55 S INOX	32	55	32,0	26	M6x24	7,3	6	M6x25	3	240	15,0	50	29
LOK 35 x 60 S INOX	35	60	35,0	29	M6x28	7,3	6	M6x30	3	350	20,0	55	32
LOK 38 x 65 S INOX	38	65	35,0	29	M6x28	7,3	6	M6x30	3	380	20,0	51	29
LOK 40 x 65 S INOX	40	65	35,0	29	M6x28	7,3	6	M6x30	3	400	20,0	48	29

Источник данных: Каталог ISB. Зажимные элементы (калетаторы), 2025, стр. 45 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
