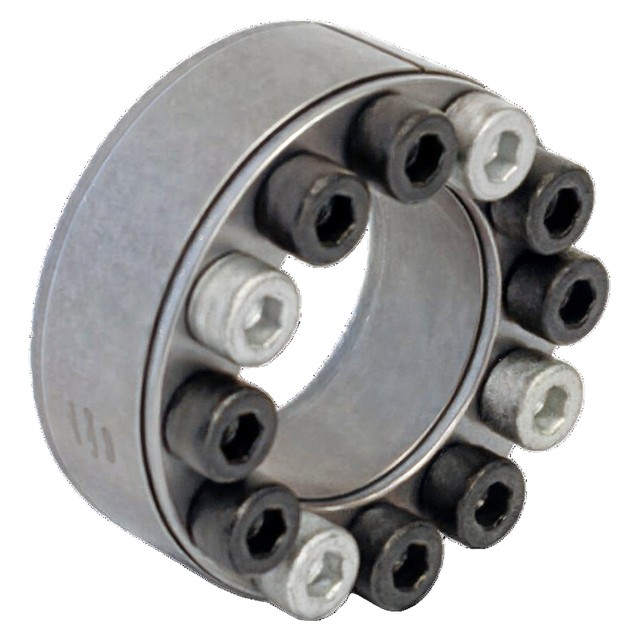

Бесшпоночные зажимные элементы (калетаторы) ISB серии 40GG200

Серия 40GG200: несамоцентрирующийся (для хорошей соосности нужен центрирующий поясок); для общих применений со средне-высокими значениями момента. Материал — сталь C45E (UNI EN 10083-1). Типоразмеров в таблице: 40.

Бесшпоночные зажимные элементы ISB серии 40GG200: несамоцентрирующийся (для хорошей соосности нужен центрирующий поясок); для общих применений со средне-высокими значениями момента.

Материал: сталь C45E (UNI EN 10083-1). Размеры в таблице приведены для элемента в свободном (незатянутом) состоянии. Обозначение: LOK, диаметр отверстия d, знак x, наружный диаметр D, код серии.

Несамоцентрирующийся (для хорошей соосности нужен центрирующий поясок)
Материал: сталь C45E (UNI EN 10083-1)
Монтаж и демонтаж затяжкой и отпусканием винтов, без шпоночных пазов на валу

Изделий в серии	40
Внутренний диаметр d, мм	19–300
Наружный диаметр D, мм	47–375

Бесшпоночные зажимные элементы (калетаторы) ISB серии 40GG200

40 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

Конструкция и размеры зажимного элемента серии 40GG200

Размерный ряд: Бесшпоночные зажимные элементы (калетаторы) ISB серии 40GG200

Показано 40 из 40

Обозначение	d, мм	D, мм	H, мм	H1, мм	H2, мм	Винты затяжки, размер	Момент затяжки Tv, Н·м	Число винтов затяжки	Винты демонтажа, размер	Число винтов демонтажа	Передаваемый момент Mt, Н·м	Осевая сила Ta, кН	Давление на вал Pa, Н/мм²	Давление на ступицу Pm, Н/мм²
LOK 19 x 47 40GG200	19	47	26	20	17	M6x18	14,9	8	M8	2	298	31	286	116
LOK 20 x 47 40GG200	20	47	26	20	17	M6x18	14,9	8	M8	2	313	31	272	116
LOK 22 x 47 40GG200	22	47	26	20	17	M6x18	14,9	8	M8	2	345	31	247	116
LOK 24 x 50 40GG200	24	50	26	20	17	M6x18	14,9	9	M8	3	424	35	255	123
LOK 25 x 50 40GG200	25	50	26	20	17	M6x18	14,9	9	M8	3	441	35	245	123
LOK 28 x 55 40GG200	28	55	26	20	17	M6x18	14,9	10	M8	3	549	39	243	124
LOK 30 x 55 40GG200	30	55	26	20	17	M6x18	14,9	10	M8	3	588	39	227	124
LOK 32 x 60 40GG200	32	60	26	20	17	M6x18	14,9	12	M8	4	758	47	255	136
LOK 35 x 60 40GG200	35	60	26	20	17	M6x18	14,9	12	M8	4	822	47	233	136
LOK 38 x 65 40GG200	38	65	26	20	17	M6x18	14,9	14	M8	4	1042	55	250	146
LOK 40 x 65 40GG200	40	65	26	20	17	M6x18	14,9	14	M8	4	1097	55	238	146
LOK 42 x 75 40GG200	42	75	32	24	20	M8x22	35,0	12	M10	4	1740	83	291	163
LOK 45 x 75 40GG200	45	75	32	24	20	M8x22	35,0	12	M10	4	1864	83	271	163
LOK 48 x 80 40GG200	48	80	32	24	20	M8x22	35,0	12	M10	4	1988	83	254	153
LOK 50 x 80 40GG200	50	80	32	24	20	M8x22	35,0	12	M10	4	2071	83	244	153
LOK 55 x 85 40GG200	55	85	32	24	20	M8x22	35,0	14	M10	4	2658	97	259	168
LOK 60 x 90 40GG200	60	90	32	24	20	M8x22	35,0	14	M10	4	2900	64	238	158
LOK 65 x 95 40GG200	65	95	32	24	20	M8x22	35,0	16	M10	4	3587	110	250	171
LOK 70 x 110 40GG200	70	110	38	28	24	M10x25	69,0	14	M12	4	5345	153	268	171
LOK 75 x 115 40GG200	75	115	38	28	24	M10x25	69,0	14	M12	4	5727	153	250	163
LOK 80 x 120 40GG200	80	120	38	28	24	M10x25	69,0	14	M12	4	6108	153	235	156
LOK 85 x 125 40GG200	85	125	38	28	24	M10x25	69,0	16	M12	4	7417	175	252	172
LOK 90 x 130 40GG200	90	130	38	28	24	M10x25	69,0	16	M12	4	7854	175	238	165
LOK 95 x 135 40GG200	95	135	38	28	24	M10x25	69,0	18	M12	4	9326	196	254	179
LOK 100 x 145 40GG200	100	145	45	33	26	M12x30	123,3	14	M14	4	11362	227	258	178
LOK 110 x 155 40GG200	110	155	45	33	26	M12x30	123,3	14	M14	4	12498	227	234	166
LOK 120 x 165 40GG200	120	165	45	33	26	M12x30	123,3	16	M14	4	15578	260	245	178
LOK 130 x 180 40GG200	130	180	50	38	34	M12x35	123,3	20	M14	4	21095	325	217	156
LOK 140 x 190 40GG200	140	190	50	38	34	M12x35	123,3	22	M14	4	24993	357	221	163
LOK 150 x 200 40GG200	150	200	50	38	34	M12x35	123,3	24	M14	4	29217	390	225	169
LOK 160 x 210 40GG200	160	210	50	38	34	M12x35	123,3	26	M14	4	33756	422	229	174
LOK 170 x 225 40GG200	170	225	58	44	38	M14x40	187,0	22	M16	4	39483	465	212	160
LOK 180 x 235 40GG200	180	235	58	44	38	M14x40	187,0	24	M16	4	45606	507	218	167
LOK 190 x 250 40GG200	190	250	66	52	46	M14x45	187,0	28	M16	4	56163	591	199	152
LOK 200 x 260 40GG200	200	260	66	52	46	M14x45	187	30	M16	4	63342	633	203	156
LOK 220 x 285 40GG200	220	285	72	56	50	M16x50	290	26	M18	4	81960	745	200	154
LOK 240 x 305 40GG200	240	305	72	56	50	M16x50	290	30	M20	4	103162	860	211	166
LOK 260 x 325 40GG200	260	325	72	56	50	M16x50	290	34	M20	4	126669	974	221	177
LOK 280 x 355 40GG200	280	355	84	66	60	M18x60	400	32	M22	4	157339	1124	197	156
LOK 300 x 375 40GG200	300	375	84	66	60	M18x60	400	36	M22	4	189653	1264	207	166

Источник данных: Каталог ISB. Зажимные элементы (калетаторы), 2025, стр. 22–23 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
