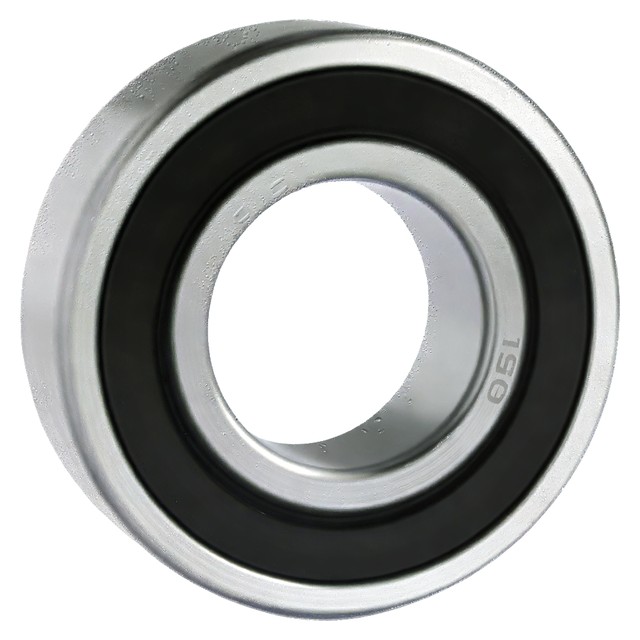

Двухрядные радиально-упорные шарикоподшипники с защитной шайбой ISB

Двухрядные радиально-упорные шарикоподшипники серий 32 и 33 с защитными шайбами ZZ или контактными уплотнениями 2RS.

Двухрядные радиально-упорные шарикоподшипники с защитными шайбами (ZZ) или контактными уплотнениями (2RS). Угол контакта 30°, О-образное расположение комплектов шариков, неразборная конструкция без пазов для ввода шариков.

Подшипники с шайбами ZZ предназначены главным образом для узлов, где вращается внутреннее кольцо. Подшипники с уплотнениями 2RS (NBR, армированный листовой сталью) работают при температурах от -40 °C до +100 °C, кратковременно до +120 °C; в домонтажном состоянии не промывать и не нагревать выше 80 °C.

Предельные размеры одно- и двухрядных радиально-упорных шарикоподшипников ISB соответствуют требованиям ISO 15:1998. Допуски подшипников базовой конструкции соответствуют нормальному классу точности.

Предельные скорости в таблице указаны отдельно для исполнений ZZ и 2RS.

ZZ — защитные шайбы
2RS — контактные уплотнения
Серии 32 и 33

Изделий в серии	71
Внутренний диаметр d, мм	10–100
Наружный диаметр D, мм	30–180

Двухрядные радиально-упорные шарикоподшипники с защитной шайбой ISB

71 изделие

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

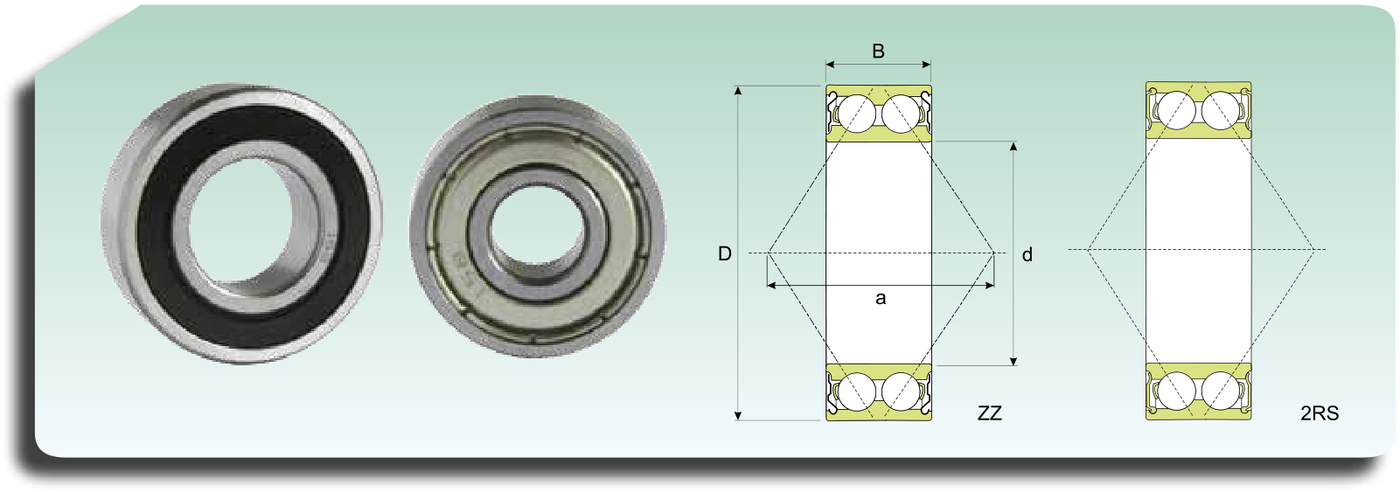

Обозначения размеров подшипника (d, D, B и др.) и исполнения

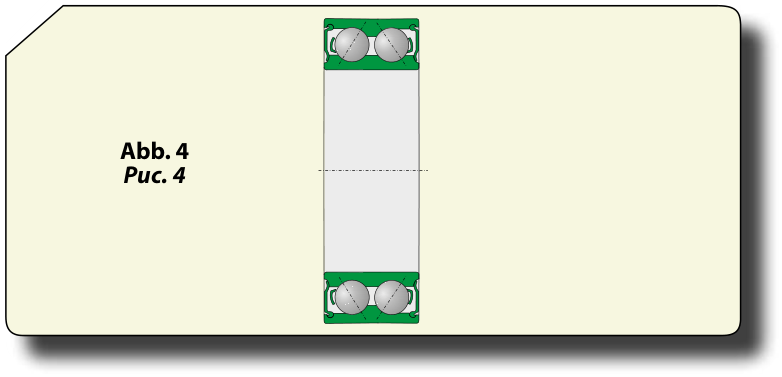

Подшипник с защитными шайбами ZZ (рис. 3)

Размерный ряд: Двухрядные радиально-упорные шарикоподшипники с защитной шайбой

Показано 71 из 71

Обозначение	d, мм	D, мм	B, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Предельная скорость для исполнения ZZ, об/мин	Предельная скорость для исполнения 2RS, об/мин	Масса, кг	a, мм	Исполнение
3200-ZZ	10	30	14	7,46	4,2	22800	16150	0,051	16	с защитными шайбами (ZZ)
3200-2RS	10	30	14	7,46	4,2	22800	16150	0,051	16	с контактными уплотнениями (2RS)
3201-ZZ	12	32	15,9	9,90	5,49	20900	14250	0,058	19	с защитными шайбами (ZZ)
3201-2RS	12	32	15,9	9,90	5,49	20900	14250	0,058	19	с контактными уплотнениями (2RS)
3202-ZZ	15	35	15,9	10,98	6,66	17100	13300	0,066	21	с защитными шайбами (ZZ)
3202-2RS	15	35	15,9	10,98	6,66	17100	13300	0,066	21	с контактными уплотнениями (2RS)
3302-ZZ	15	42	19	14,80	9,11	15200	11400	0,13	24	с защитными шайбами (ZZ)
3302-2RS	15	42	19	14,80	9,11	15200	11400	0,13	24	с контактными уплотнениями (2RS)
3203-ZZ	17	40	17,5	14,01	8,62	15200	11400	0,1	23	с защитными шайбами (ZZ)
3203-2RS	17	40	17,5	14,01	8,62	15200	11400	0,1	23	с контактными уплотнениями (2RS)
3303-ZZ	17	47	22,2	21,17	12,45	13300	10450	0,18	28	с защитными шайбами (ZZ)
3303-2RS	17	47	22,2	21,17	12,45	13300	10450	0,18	28	с контактными уплотнениями (2RS)
3204-ZZ	20	47	20,6	19,60	11,76	13300	9500	0,15	28	с защитными шайбами (ZZ)
3204-2RS	20	47	20,6	19,60	11,76	13300	9500	0,15	28	с контактными уплотнениями (2RS)
3304-ZZ	20	52	22,2	23,13	14,31	12350	8550	0,21	30	с защитными шайбами (ZZ)
3304-2RS	20	52	22,2	23,13	14,31	12350	8550	0,21	30	с контактными уплотнениями (2RS)
3205-ZZ	25	52	20,6	21,17	14,01	11400	8075	0,18	30	с защитными шайбами (ZZ)
3205-2RS	25	52	20,6	21,17	14,01	11400	8075	0,18	30	с контактными уплотнениями (2RS)
3305-ZZ	25	62	25,4	31,36	19,99	10450	7125	0,35	36	с защитными шайбами (ZZ)
3305-2RS	25	62	25,4	31,36	19,99	10450	7125	0,35	36	с контактными уплотнениями (2RS)
3206-ZZ	30	62	23,8	29,40	19,99	9500	7125	0,27	36	с защитными шайбами (ZZ)
3206-2RS	30	62	23,8	29,40	19,99	9500	7125	0,27	36	с контактными уплотнениями (2RS)
3306-ZZ	30	72	30,2	40,67	26,95	8550	5985	0,52	42	с защитными шайбами (ZZ)
3306-2RS	30	72	30,2	40,67	26,95	8550	5985	0,52	42	с контактными уплотнениями (2RS)
3207-ZZ	35	72	27	39,20	27,44	8550	5985	0,44	42	с защитными шайбами (ZZ)
3207-2RS	35	72	27	39,20	27,44	8550	5985	0,44	42	с контактными уплотнениями (2RS)
3307-ZZ	35	80	34,9	50,96	34,79	8075	5700	0,73	47	с защитными шайбами (ZZ)
3307-2RS	35	80	34,9	50,96	34,79	8075	5700	0,73	47	с контактными уплотнениями (2RS)
3208-ZZ	40	80	30,2	46,55	33,32	7600	5320	0,57	46	с защитными шайбами (ZZ)
3208-2RS	40	80	30,2	46,55	33,32	7600	5320	0,57	46	с контактными уплотнениями (2RS)
3308-ZZ	40	90	36,5	62,72	43,12	7125	4750	0,93	53	с защитными шайбами (ZZ)
3308-2RS	40	90	36,5	62,72	43,12	7125	4750	0,93	53	с контактными уплотнениями (2RS)
3209-ZZ	45	85	30,2	49,98	38,22	7125	5035	0,63	49	с защитными шайбами (ZZ)
3209-2RS	45	85	30,2	49,98	38,22	7125	5035	0,63	49	с контактными уплотнениями (2RS)
3309-ZZ	45	100	39,7	73,50	51,94	6365	4560	1,4	58	с защитными шайбами (ZZ)
3309-2RS	45	100	39,7	73,50	51,94	6365	4560	1,4	58	с контактными уплотнениями (2RS)
3210-ZZ	50	90	30,2	49,98	38,22	6650	4560	0,65	57	с защитными шайбами (ZZ)
3210-2RS	50	90	30,2	49,98	38,22	6650	4560	0,65	57	с контактными уплотнениями (2RS)
3310-ZZ	50	110	44,4	88,20	62,72	5700	4085	1,95	61	с защитными шайбами (ZZ)
3310-2RS	50	110	44,4	88,20	62,72	5700	4085	1,95	61	с контактными уплотнениями (2RS)
3211-ZZ	55	100	33,3	58,80	46,55	5985	4275	1,05	63	с защитными шайбами (ZZ)
3211-2RS	55	100	33,3	58,80	46,55	5985	4275	1,05	63	с контактными уплотнениями (2RS)
3311-ZZ	55	120	49,2	109,76	79,87	5035	3610	2,55	66	с защитными шайбами (ZZ)
3311-2RS	55	120	49,2	109,76	79,87	5035	3610	2,55	66	с контактными уплотнениями (2RS)
3212-ZZ	60	110	36,5	72,03	57,33	5320	3800	1,4	63	с защитными шайбами (ZZ)
3212-2RS	60	110	36,5	72,03	57,33	5320	3800	1,4	63	с контактными уплотнениями (2RS)
3312-ZZ	60	130	54	124,46	93,10	4750	—	3,25	78	с защитными шайбами (ZZ)
3213-ZZ	65	120	38,1	78,99	72,03	4560	—	1,75	71	с защитными шайбами (ZZ)
3213-2RS	65	120	38,1	78,99	72,03	4560	—	1,75	71	с контактными уплотнениями (2RS)
3313-ZZ	65	140	58,7	143,08	107,80	4275	—	4,1	84	с защитными шайбами (ZZ)
3313-2RS	65	140	58,7	143,08	107,80	4275	—	4,1	84	с контактными уплотнениями (2RS)
3214-ZZ	70	125	39,7	86,63	78,4	4275	—	1,9	74	с защитными шайбами (ZZ)
3214-2RS	70	125	39,7	86,63	78,4	4275	—	1,9	74	с контактными уплотнениями (2RS)
3314-ZZ	70	150	63,5	159,74	122,5	4085	—	5,05	89	с защитными шайбами (ZZ)
3314-2RS	70	150	63,5	159,74	122,5	4085	—	5,05	89	с контактными уплотнениями (2RS)
3215-ZZ	75	130	41,3	93,69	86,24	4275	—	2,1	77	с защитными шайбами (ZZ)
3215-2RS	75	130	41,3	93,69	86,24	4275	—	2,1	77	с контактными уплотнениями (2RS)
3315 -ZZ	75	160	68,3	172,48	137,20	3800	—	5,6	97	с защитными шайбами (ZZ)
3315 -2RS	75	160	68,3	172,48	137,20	3800	—	5,6	97	с контактными уплотнениями (2RS)
3216-ZZ	80	140	44,4	989,8	131,32	3800	—	2,65	91	с защитными шайбами (ZZ)
3216-2RS	80	140	44,4	989,8	131,32	3800	—	2,65	91	с контактными уплотнениями (2RS)
3316-ZZ	80	170	68,3	172,48	207,76	3400	—	6,95	112	с защитными шайбами (ZZ)
3316-2RS	80	170	68,3	172,48	207,76	3400	—	6,95	112	с контактными уплотнениями (2RS)
3217-ZZ	85	150	49,2	109	143	3600	—	3,4	97	с защитными шайбами (ZZ)
3217-2RS	85	150	49,2	109	143	3600	—	3,4	97	с контактными уплотнениями (2RS)
3218-ZZ	90	160	52,4	125	169	3400	—	4,15	104	с защитными шайбами (ZZ)
3218-2RS	90	160	52,4	125	169	3400	—	4,15	104	с контактными уплотнениями (2RS)
3219-ZZ	95	170	55,6	144	200	3200	—	5	111	с защитными шайбами (ZZ)
3219-2RS	95	170	55,6	144	200	3200	—	5	111	с контактными уплотнениями (2RS)
3220-ZZ	100	180	60,3	155	215	3000	—	6,1	118	с защитными шайбами (ZZ)
3220-2RS	100	180	60,3	155	215	3000	—	6,1	118	с контактными уплотнениями (2RS)

Источник данных: Каталог ISB Подшипники и комплектующие, стр. 112 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
