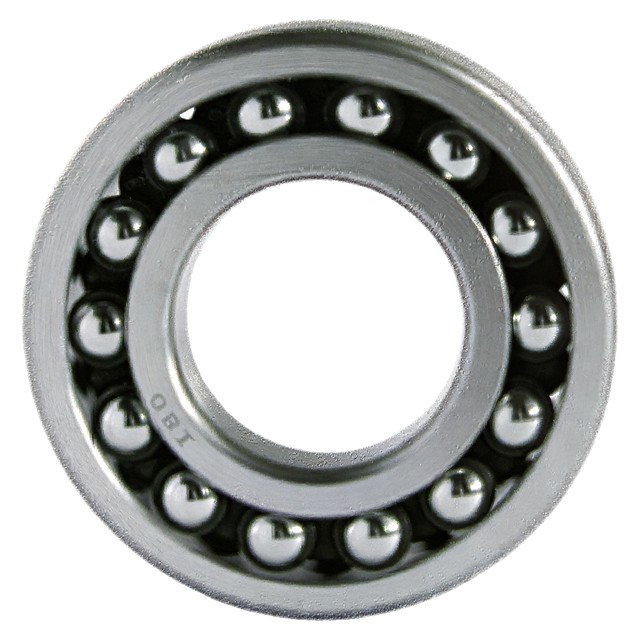

Самоустанавливающиеся шарикоподшипники ISB

Самоустанавливающиеся двухрядные шарикоподшипники базовой конструкции (открытые) с цилиндрическим или коническим (1:12) отверстием.

Самоустанавливающиеся шарикоподшипники ISB имеют два ряда шариков и общую сферическую дорожку качения на наружном кольце, благодаря чему подшипник самоустанавливается и допускает перекосы вала относительно корпуса. Они удобны в узлах, где возможны перекосы из-за погрешностей монтажа или прогиба вала, и особенно подходят для высоких скоростей: среди подшипников качения они имеют наименьший коэффициент трения.

Подшипники базовой конструкции (открытые) могут быть с цилиндрическим или коническим отверстием (конусность 1:12). На наружном и внутреннем кольцах имеются кольцевая канавка и смазочные отверстия.

Размеры соответствуют ISO 15:1998. Допуски — нормальный класс точности ISO 492:2002 (у подшипников с удлинённым внутренним кольцом отверстие изготавливается по допуску JS7).

Внутренний зазор. Серийные подшипники имеют нормальный радиальный зазор; многие исполнения выпускаются также с уменьшенным (C2), увеличенным (C3) или очень увеличенным (C4) зазором.

Перекос. Подшипники предназначены для компенсации угловых перекосов одного кольца относительно другого с сохранением рабочих характеристик.

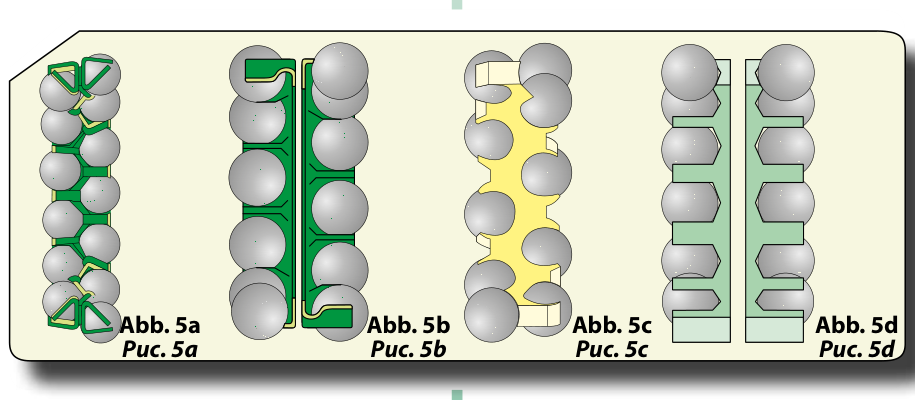

Сепараторы. В зависимости от серии и размера: цельный штампованный стальной; составной штампованный стальной; литой из стеклонаполненного полиамида 6,6 оконного типа (суффикс TN9); механически обработанный латунный.

Подшипники с коническим отверстием (суффикс K) устанавливаются на цилиндрические посадочные места вала на закрепительных или стяжных втулках.

Два ряда шариков, сферическая дорожка наружного кольца
Цилиндрическое или коническое отверстие 1:12
Низкий коэффициент трения, высокие скорости

Исполнения и обозначения

C3	радиальный внутренний зазор больше нормального
K	коническое отверстие, конусность 1:12
M	механически обработанный латунный сепаратор, центрированный по шарикам
2RS	контактные уплотнения из NBR, армированные листовой сталью, с обеих сторон
TN9	литой сепаратор из стеклонаполненного полиамида 6,6 оконного типа, центрируемый по шарикам

Изделий в серии	165
Внутренний диаметр d, мм	5–240
Наружный диаметр D, мм	19–320

Самоустанавливающиеся шарикоподшипники ISB

165 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

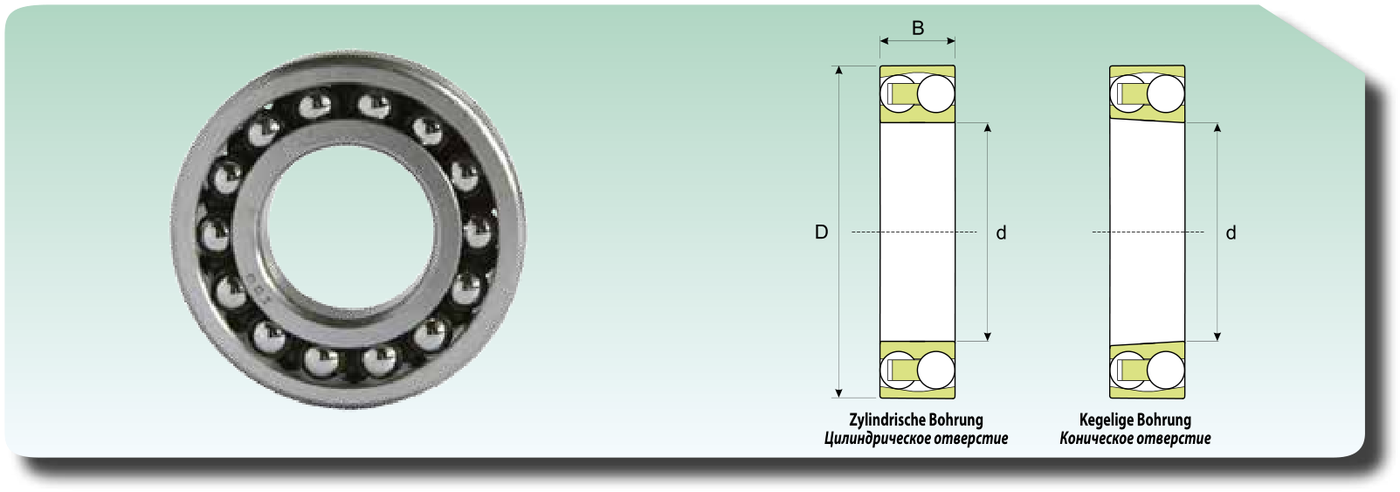

Обозначения размеров подшипника (d, D, B и др.) и исполнения

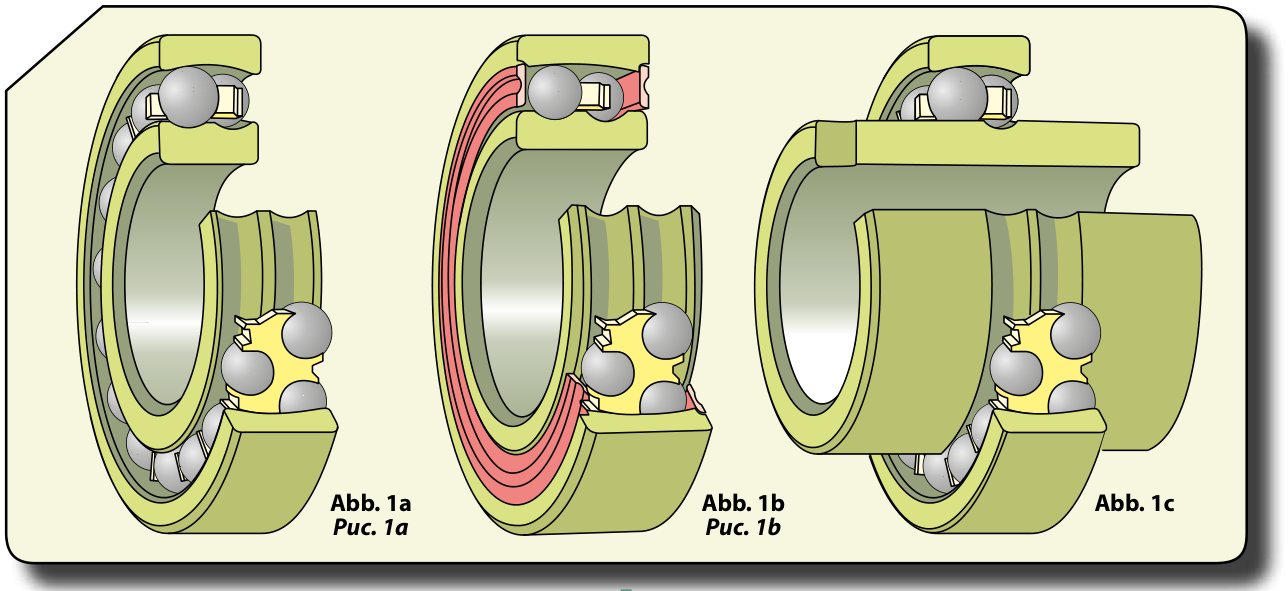

Исполнения: открытый и с уплотнениями (рис. 1a, 1b)

Размерный ряд: Самоустанавливающиеся шарикоподшипники

Показано 165 из 165

Обозначение	d, мм	D, мм	B, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Предельная скорость при консистентной смазке, об/мин	Предельная скорость при жидком масле, об/мин	Масса, кг	Исполнение
135 TN9	5	19	6	2,46	0,47	34425	40500	0,009	с цилиндрическим отверстием
126 TN9	6	19	6	2,46	0,47	34425	40500	0,009	с цилиндрическим отверстием
127 TN9	7	22	7	2,60	0,55	30600	36000	0,014	с цилиндрическим отверстием
108 TN9	8	22	7	2,60	0,55	30600	36000	0,014	с цилиндрическим отверстием
129 TN9	9	26	8	3,82	0,80	29070	34200	0,022	с цилиндрическим отверстием
1200 TN9	10	30	9	5,42	1,16	27540	32400	0,034	с цилиндрическим отверстием
2200 TN9	10	30	14	7,90	1,70	26010	30600	0,047	с цилиндрическим отверстием
1201 TN9	12	32	10	6,12	1,40	24480	28800	0,04	с цилиндрическим отверстием
2201 TN9	12	32	14	8,35	1,86	22950	27000	0,053	с цилиндрическим отверстием
1301	12	37	12	9,17	2,12	21420	25200	0,072	с цилиндрическим отверстием
2301	12	37	17	11,47	2,65	21420	25200	0,095	с цилиндрическим отверстием
1202 TN9	15	35	11	7,26	1,72	21420	25200	0,049	с цилиндрическим отверстием
2202 TN9	15	35	14	8,54	2,00	19890	23400	0,06	с цилиндрическим отверстием
1302 TN9	15	42	13	10,58	2,55	18360	21600	0,094	с цилиндрическим отверстием
2302	15	42	17	11,66	2,84	18360	21600	0,12	с цилиндрическим отверстием
1203 TN9	17	40	12	8,66	2,16	18360	21600	0,073	с цилиндрическим отверстием
2203 TN9	17	40	16	10,39	2,50	18360	21600	0,088	с цилиндрическим отверстием
1303 TN9	17	47	14	12,45	3,33	15300	18000	0,12	с цилиндрическим отверстием
2303	17	47	19	14,31	3,48	16830	19800	0,16	с цилиндрическим отверстием
1204 TN9	20	47	14	12,45	3,33	15300	18000	0,12	с цилиндрическим отверстием
1204 KTN9	20	47	14	12,45	3,33	15300	18000	0,12	с коническим отверстием
2204 TN9	20	47	18	16,46	4,07	15300	18000	0,14	с цилиндрическим отверстием
1304 TN9	20	52	15	14,01	3,92	13770	16200	0,16	с цилиндрическим отверстием
2304	20	52	21	17,84	4,66	14535	17100	0,22	с цилиндрическим отверстием
1205 TN9	25	52	15	14,01	3,92	13770	16200	0,14	с цилиндрическим отверстием
1205 KTN9	25	52	15	14,01	3,92	13770	16200	0,14	с коническим отверстием
2205 TN9	25	52	18	16,46	4,31	13770	16200	0,16	с цилиндрическим отверстием
2205 KTN9	25	52	18	16,46	4,31	13770	16200	0,16	с коническим отверстием
1305 TN9	25	62	17	18,62	5,29	11475	13500	0,26	с цилиндрическим отверстием
1305 KTN9	25	62	17	18,62	5,29	11475	13500	0,26	с коническим отверстием
2305	25	62	24	26,46	6,96	12240	14400	0,34	с цилиндрическим отверстием
1206 TN9	30	62	16	15,29	4,56	11475	13500	0,22	с цилиндрическим отверстием
1206 KTN9	30	62	16	15,29	4,56	11475	13500	0,22	с коническим отверстием
2206 TN9	30	62	20	23,32	6,57	11475	13500	0,26	с цилиндрическим отверстием
2206 KTN9	30	62	20	23,32	6,57	11475	13500	0,26	с коническим отверстием
1306 TN9	30	72	19	22,05	6,66	9945	11700	0,39	с цилиндрическим отверстием
1306 KTN9	30	72	19	22,05	6,66	9945	11700	0,39	с коническим отверстием
2306	30	72	27	30,58	8,62	9945	11700	0,5	с цилиндрическим отверстием
2306 K	30	72	27	30,58	8,62	9945	11700	0,5	с коническим отверстием
1207 TN9	35	72	17	18,62	5,88	9945	11700	0,32	с цилиндрическим отверстием
1207 KTN9	35	72	17	18,62	5,88	9945	11700	0,32	с коническим отверстием
2207 TN9	35	72	23	30,09	8,62	9180	10800	0,4	с цилиндрическим отверстием
2207 KTN9	35	72	23	30,09	8,62	9180	10800	0,4	с коническим отверстием
1307 TN9	35	80	21	25,97	8,33	8415	9900	0,51	с цилиндрическим отверстием
1307 KTN9	35	80	21	25,97	8,33	8415	9900	0,51	с коническим отверстием
2307 TN9	35	80	31	38,91	10,98	9180	10800	0,68	с цилиндрическим отверстием
2307 KTN9	35	80	31	38,91	10,98	9180	10800	0,68	с коническим отверстием
1208 TN9	40	80	18	19,50	6,81	8415	9900	0,42	с цилиндрическим отверстием
1208 KTN9	40	80	18	19,50	6,81	8415	9900	0,42	с коническим отверстием
2208 TN9	40	80	23	31,26	9,80	8415	9900	0,51	с цилиндрическим отверстием
2208 KTN9	40	80	23	31,26	9,80	8415	9900	0,51	с коническим отверстием
1308 TN9	40	90	23	33,12	10,98	7267,5	8550	0,68	с цилиндрическим отверстием
1308 KTN9	40	90	23	33,12	10,98	7267,5	8550	0,68	с коническим отверстием
2308 TN9	40	90	33	52,92	15,68	7650	9000	0,93	с цилиндрическим отверстием
2308 KTN9	40	90	33	52,92	15,68	7650	9000	0,93	с коническим отверстием
1209 TN9	45	85	19	22,44	7,64	8415	9900	0,47	с цилиндрическим отверстием
1209 KTN9	45	85	19	22,44	7,64	8415	9900	0,47	с коническим отверстием
2209 TN9	45	85	23	31,85	10,39	7650	9000	0,55	с цилиндрическим отверстием
2209 KTN9	45	85	23	31,85	10,39	7650	9000	0,55	с коническим отверстием
1309 TN9	45	100	25	38,22	13,13	6502,5	7650	0,96	с цилиндрическим отверстием
1309 KTN9	45	100	25	38,22	13,13	6502,5	7650	0,96	с коническим отверстием
2309 TN9	45	100	36	62,43	18,91	6885	8100	1,25	с цилиндрическим отверстием
2309 KTN9	45	100	36	62,43	18,91	6885	8100	1,25	с коническим отверстием
1210 TN9	50	90	20	25,97	8,97	7650	9000	0,53	с цилиндрическим отверстием
1210 KTN9	50	90	20	25,97	8,97	7650	9000	0,53	с коническим отверстием
2210 TN9	50	90	23	33,12	10,98	7267,5	8550	0,6	с цилиндрическим отверстием
2210 KTN9	50	90	23	33,12	10,98	7267,5	8550	0,6	с коническим отверстием
1310 TN9	50	110	27	42,73	13,72	6120	7200	1,2	с цилиндрическим отверстием
1310 KTN9	50	110	27	42,73	13,72	6120	7200	1,2	с коническим отверстием
2310	50	110	40	62,43	19,60	7267,5	8550	1,65	с цилиндрическим отверстием
2310 K	50	110	40	62,43	19,60	7267,5	8550	1,65	с коническим отверстием
1211 TN9	55	100	21	27,05	10,39	6885	8100	0,71	с цилиндрическим отверстием
1211 KTN9	55	100	21	27,05	10,39	6885	8100	0,71	с коническим отверстием
2211 TN9	55	100	25	38,22	13,13	6502,5	7650	0,81	с цилиндрическим отверстием
2211 KTN9	55	100	25	38,22	13,13	6502,5	7650	0,81	с коническим отверстием
1311 TN9	55	120	29	49,69	17,64	5737,5	6750	1,6	с цилиндрическим отверстием
1311 KTN9	55	120	29	49,69	17,64	5737,5	6750	1,6	с коническим отверстием
2311	55	120	43	74,58	23,52	5737,5	6750	2,1	с цилиндрическим отверстием
2311 K	55	120	43	74,58	23,52	5737,5	6750	2,1	с коническим отверстием
1212 TN9	60	110	22	30,58	11,96	6502,5	7650	0,9	с цилиндрическим отверстием
1212 KTN9	60	110	22	30,58	11,96	6502,5	7650	0,9	с коническим отверстием
2212 TN9	60	110	28	47,82	16,66	6120	7200	1,1	с цилиндрическим отверстием
2212 KTN9	60	110	28	47,82	16,66	6120	7200	1,1	с коническим отверстием
1312 TN9	60	130	31	57,33	21,56	4819,5	5670	1,95	с цилиндрическим отверстием
1312 KTN9	60	130	31	57,33	21,56	4819,5	5670	1,95	с коническим отверстием
2312	60	130	46	85,36	27,93	5355	6300	2,6	с цилиндрическим отверстием
2312 K	60	130	46	85,36	27,93	5355	6300	2,6	с коническим отверстием
1213 TN9	65	120	23	34,40	13,72	5355	6300	1,15	с цилиндрическим отверстием
1213 KTN9	65	120	23	34,40	13,72	5355	6300	1,15	с коническим отверстием
2213 TN9	65	120	31	56,06	19,60	5355	6300	1,45	с цилиндрическим отверстием
2213 KTN9	65	120	31	56,06	19,60	5355	6300	1,45	с коническим отверстием
1313 TN9	65	140	33	63,70	24,99	4590	5400	2,45	с цилиндрическим отверстием
1313 KTN9	65	140	33	63,70	24,99	4590	5400	2,45	с коническим отверстием
2313	65	140	48	93,69	31,85	4819,5	5670	3,25	с цилиндрическим отверстием
2313 K	65	140	48	93,69	31,85	4819,5	5670	3,25	с коническим отверстием
1214 TN9	70	125	24	35,08	14,31	5355	6300	1,25	с цилиндрическим отверстием
1214 KTN9	70	125	24	35,08	14,31	5355	6300	1,25	с коническим отверстием
2214	70	125	31	43,32	16,66	5125,5	6030	1,5	с цилиндрическим отверстием
2214 K	70	125	31	43,32	16,66	5125,5	6030	1,5	с коническим отверстием
1314	70	150	35	72,62	26,95	4590	5400	3	с цилиндрическим отверстием
1314 K	70	150	35	72,62	26,95	4590	5400	3	с коническим отверстием
2314	70	150	51	108,78	36,75	4590	5400	3,9	с цилиндрическим отверстием
2314 K	70	150	51	108,78	36,75	4590	5400	3,9	с коническим отверстием
1215	75	130	25	38,22	15,29	5125,5	6030	1,35	с цилиндрическим отверстием
1215 K	75	130	25	38,22	15,29	5125,5	6030	1,35	с коническим отверстием
2215 TN9	75	130	31	57,33	21,56	4819,5	5670	1,6	с цилиндрическим отверстием
2215 KTN9	75	130	31	57,33	21,56	4819,5	5670	1,6	с коническим отверстием
1315	75	160	37	77,71	29,40	4284	5040	3,55	с цилиндрическим отверстием
1315 K	75	160	37	77,71	29,40	4284	5040	3,55	с коническим отверстием
2315	75	160	55	121,52	42,14	4284	5040	4,7	с цилиндрическим отверстием
2315 K	75	160	55	121,52	42,14	4284	5040	4,7	с коническим отверстием
1216	80	140	26	38,91	16,66	4590	5400	1,65	с цилиндрическим отверстием
1216 K	80	140	26	38,91	16,66	4590	5400	1,65	с коническим отверстием
2216 TN9	80	140	33	63,70	24,99	4590	5400	2	с цилиндрическим отверстием
2216 KTN9	80	140	33	63,70	24,99	4590	5400	2	с коническим отверстием
1316	80	170	39	86,63	32,83	4054,5	4770	4,2	с цилиндрическим отверстием
1316 K	80	170	39	86,63	32,83	4054,5	4770	4,2	с коническим отверстием
2316	80	170	58	132,30	48,02	4054,5	4770	6,1	с цилиндрическим отверстием
2316 K	80	170	58	132,30	48,02	4054,5	4770	6,1	с коническим отверстием
1217	85	150	28	47,82	20,38	4284	5040	2,05	с цилиндрическим отверстием
1217 K	85	150	28	47,82	20,38	4284	5040	2,05	с коническим отверстием
2217	85	150	36	57,33	23,13	4284	5040	2,5	с цилиндрическим отверстием
2217 K	85	150	36	57,33	23,13	4284	5040	2,5	с коническим отверстием
1317	85	180	41	95,55	37,24	3672	4320	5	с цилиндрическим отверстием
1317 K	85	180	41	95,55	37,24	3672	4320	5	с коническим отверстием
2317	85	180	60	137,20	49,98	3672	4320	7,05	с цилиндрическим отверстием
2317 K	85	180	60	137,20	49,98	3672	4320	7,05	с коническим отверстием
1218	90	160	30	56,06	23,13	4054,5	4770	2,5	с цилиндрическим отверстием
1218 K	90	160	30	56,06	23,13	4054,5	4770	2,5	с коническим отверстием
2218	90	160	40	68,80	27,93	4054,5	4770	3,4	с цилиндрическим отверстием
2218 K	90	160	40	68,80	27,93	4054,5	4770	3,4	с коническим отверстием
1318	90	190	43	114,66	43,12	3442,5	4050	5,8	с цилиндрическим отверстием
1318 K	90	190	43	114,66	43,12	3442,5	4050	5,8	с коническим отверстием
2318	90	190	64	149,94	55,86	3442,5	4050	8,45	с цилиндрическим отверстием
2318 K	90	190	64	149,94	55,86	3442,5	4050	8,45	с коническим отверстием
1219	95	170	32	62,43	26,46	3825	4500	3,1	с цилиндрическим отверстием
1219 K	95	170	32	62,43	26,46	3825	4500	3,1	с коническим отверстием
2219	95	170	43	81,54	33,81	3825	4500	4,1	с цилиндрическим отверстием
2219 K	95	170	43	81,54	33,81	3825	4500	4,1	с коническим отверстием
1319	95	200	45	130,34	49,98	3289,5	3870	6,7	с цилиндрическим отверстием
1319 K	95	200	45	130,34	49,98	3289,5	3870	6,7	с коническим отверстием
2319	95	200	67	161,70	62,72	3442,5	4050	9,8	с цилиндрическим отверстием
1220	100	180	34	67,52	29,40	3672	4320	3,7	с цилиндрическим отверстием
1220 K	100	180	34	67,52	29,40	3672	4320	3,7	с коническим отверстием
2220	100	180	46	95,55	39,69	3672	4320	5	с цилиндрическим отверстием
2220 K	100	180	46	95,55	39,69	3672	4320	5	с коническим отверстием
1320	100	215	47	140,14	55,86	3060	3600	8,3	с цилиндрическим отверстием
1320 K	100	215	47	140,14	55,86	3060	3600	8,3	с коническим отверстием
2320	100	215	73	186,20	78,40	3060	3600	12,5	с цилиндрическим отверстием
2320 K	100	215	73	186,20	78,40	3060	3600	12,5	с коническим отверстием
1222	110	200	38	86,63	38,22	3289,5	3870	5,15	с цилиндрическим отверстием
1222 K	110	200	38	86,63	38,22	3289,5	3870	5,15	с коническим отверстием
2222	110	200	53	121,52	50,96	3289,5	3870	6,5	с цилиндрическим отверстием
2222 M	110	200	53	121,52	50,96	3289,5	3870	7,1	с цилиндрическим отверстием
2222 KM	110	200	53	121,52	50,96	3289,5	3870	7,1	с коническим отверстием
1322 M	110	240	50	159,74	70,56	2754	3240	12	с цилиндрическим отверстием
1322 KM	110	240	50	159,74	70,56	2754	3240	12	с коническим отверстием
1224 M	120	215	42	116,62	51,94	3060	3600	6,75	с цилиндрическим отверстием
1224 KM	120	215	42	116,62	51,94	3060	3600	6,75	с коническим отверстием
1226 M	130	230	46	124,46	57,33	2754	3240	8,3	с цилиндрическим отверстием
1330	150	225	56	56,06	23,13	2601	3060	7,5	с цилиндрическим отверстием
1336	180	280	74	93,69	39,20	2142	2520	16	с цилиндрическим отверстием
1340	200	280	60	59,29	28,42	1989	2340	10,7	с цилиндрическим отверстием
1344	220	300	60	59,29	29,89	1836	2160	11	с цилиндрическим отверстием
1348	240	320	60	59,29	31,36	1683	1980	11,3	с цилиндрическим отверстием

Источник данных: Каталог ISB Подшипники и комплектующие, стр. 123–125 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
