Однорядные радиальные шарикоподшипники из нержавеющей стали ISB

Однорядные радиальные шарикоподшипники из нержавеющей стали (кольца и шарики AISI 440C), устойчивые к коррозии от влаги; обозначаются префиксом SS.

Радиальные шарикоподшипники из нержавеющей стали ISB устойчивы к коррозии, вызываемой влагой. Они имеют те же характеристики, что и стандартные подшипники из хромистой стали, в том числе глубокие желоба и повышенное соприкосновение. Пазов для ввода шариков нет, поэтому, помимо радиальных нагрузок, подшипники воспринимают осевые нагрузки в обоих направлениях, в том числе при высоких скоростях.

Рабочие характеристики такие же, как у стандартных подшипников, но грузоподъёмность ниже. Подшипники обозначаются префиксом SS. Стандартные подшипники называются открытыми из-за отсутствия боковых уплотнений.

Материалы. Шарики и кольца изготавливаются из нержавеющей стали AISI 440C, защитные шайбы и сепараторы — из нержавеющей стали AISI 302.

Сепараторы. Могут поставляться с одним из сепараторов из нержавеющей стали: штампованный, центрируемый по шарикам; ленточного типа из листовой нержавеющей стали, центрируемый по шарикам; клёпаного типа, центрируемый по шарикам (без суффикса).

Основные размеры подшипников соответствуют стандарту ISO 15:1998.

Допуски — нормальный класс точности по ISO 492:2002. Внутренний зазор — нормальный, величины по ISO 5753:1991.

Перекос. Допустимый угловой перекос, то есть смещение, не создающее недопустимо высоких дополнительных напряжений в подшипнике, зависит от четырёх факторов: внутреннего радиального зазора подшипника во время эксплуатации, размера подшипника, его внутренней конструкции, нагрузок и движений, действующих на подшипник. Любой перекос заметно повышает уровень шума и уменьшает срок службы. Из-за сложной взаимосвязи этих факторов точную таблицу допустимых перекосов привести нельзя.

Минимальная нагрузка. Для удовлетворительной работы на подшипники качения должна постоянно действовать определённая минимальная нагрузка. Это особенно важно при высокой скорости вращения, быстрых изменениях числа оборотов или резкой смене направления, когда силы инерции шариков и сепаратора и трение в смазочном материале могут нарушить условия качения и вызвать проскальзывание шариков по дорожке качения.

Осевая грузоподъёмность. Если на подшипник действует только осевая нагрузка, она, как правило, не должна превышать 0,25 C0. Чрезмерная осевая нагрузка значительно сокращает ресурс.

Примечание к таблице. На заказ поставляются другие конструктивные исполнения и размеры.

Кольца и шарики из нержавеющей стали AISI 440C
Шайбы и сепараторы из AISI 302
Префикс SS
Подходят для пищевой промышленности

Исполнения и обозначения

SS	префикс: подшипник из нержавеющей стали
ZZ	защитные шайбы из нержавеющей стали
2RS	контактные уплотнения

Изделий в серии	102
Внутренний диаметр d, мм	1–80
Наружный диаметр D, мм	3–120

Однорядные радиальные шарикоподшипники из нержавеющей стали ISB

102 изделия

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

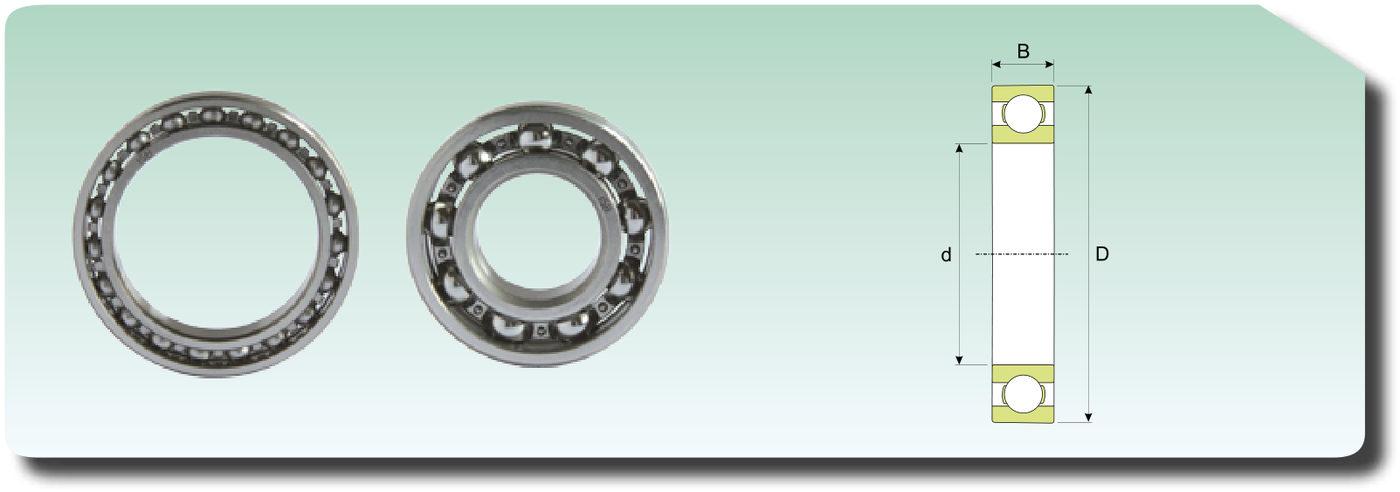

Обозначения размеров подшипника (d, D, B и др.) и исполнения

Стандартный открытый подшипник из нержавеющей стали (рис. 1)

Типы сепараторов из нержавеющей стали (рис. 4a–4c)

Размерный ряд: Однорядные радиальные шарикоподшипники из нержавеющей стали

Показано 102 из 102

Обозначение	d, мм	D, мм	B, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Предельная скорость при консистентной смазке, об/мин	Предельная скорость при жидком масле, об/мин	Масса, кг
SS 618/1	1	3	1	0,055	0,017	114750	135000	0,000036
SS 618/2	2	5	1,5	0,153	0,047	91800	108000	0,00015
SS 637/3	3	6	3	0,212	0,083	76500	90000	0,00035
SS 623	3	10	4	0,382	0,126	61200	72000	0,0016
SS 618/4	4	9	2,5	0,440	0,170	65025	76500	0,0007
SS 619/4	4	11	4	0,593	0,220	61200	72000	0,0019
SS 604	4	12	4	0,662	0,265	57375	67500	0,0024
SS 624	4	13	5	0,777	0,274	51255	60300	0,0031
SS 618/5	5	11	3	0,529	0,240	57375	67500	0,0012
SS 619/5	5	13	4	0,726	0,319	51255	60300	0,0023
SS 625	5	16	5	0,905	0,358	45900	54000	0,005
SS 635	5	19	6	1,823	0,897	38250	45000	0,009
SS 618/6	6	13	3,5	0,726	0,328	51255	60300	0,002
SS 619/6	6	15	5	1,019	0,446	48195	56700	0,0039
SS 626	6	19	6	1,823	0,897	38250	45000	0,0084
SS 618/7	7	14	3,5	0,790	0,382	48195	56700	0,0022
SS 619/7	7	17	5	1,215	0,529	42840	50400	0,0049
SS 607	7	19	6	1,823	0,897	40545	47700	0,0075
SS 627	7	22	7	2,705	1,294	34425	40500	0,013
SS 618/8	8	16	4	1,098	0,539	42840	50400	0,003
SS 619/8	8	19	6	1,558	0,696	38250	45000	0,0071
SS 608	8	22	7	2,705	1,294	36720	43200	0,012
SS 618/9	9	17	4	1,166	0,608	40545	47700	0,0034
SS 619/9	9	20	6	1,705	0,813	36720	43200	0,0076
SS 609	9	24	7	3,058	1,568	32895	38700	0,014
SS 629	9	26	8	3,822	1,862	29070	34200	0,02
SS 61700	10	15	3	0,701	0,417	42840	50400	0,0014
SS 61800	10	19	5	1,117	0,559	36720	43200	0,0055
SS 61900	10	22	6	1,705	0,799	34425	40500	0,01
SS 6000	10	26	8	3,822	1,862	30600	36000	0,019
SS 6200	10	30	9	4,145	2,234	26010	30600	0,032
SS 6300	10	35	11	6,625	3,185	24480	28800	0,053
SS 61801	12	21	5	1,186	0,627	32895	38700	0,0063
SS 61901	12	24	6	1,862	0,931	30600	36000	0,011
SS 6001	12	28	8	4,145	2,234	29070	34200	0,022
SS 6201	12	32	10	5,733	2,940	24480	28800	0,037
SS 6301	12	37	12	8,026	3,969	21420	25200	0,06
SS 61802	15	24	5	1,274	0,764	29070	34200	0,0074
SS 61902	15	28	7	3,567	2,117	26010	30600	0,016
SS 6002	15	32	9	4,586	2,695	24480	28800	0,03
SS 6202	15	35	11	6,370	3,577	21420	25200	0,045
SS 6302	15	42	13	9,369	5,096	18360	21600	0,085
SS 61803	17	26	5	2,75	1,69	21420	25200	0,008
SS 61903	17	30	7	3,822	2,401	21420	25200	0,018
SS 6003	17	35	10	4,969	3,087	21420	25200	0,039
SS 6203	17	40	12	7,899	4,557	18360	21600	0,065
SS 6303	17	47	14	11,172	6,174	16830	19800	0,12
SS 61804	20	32	7	3,312	2,195	20160	25200	0,018
SS 61904	20	37	9	6,27	3,63	16560	20700	0,036
SS 6004	20	42	12	7,771	4,802	17280	21600	0,069
SS 6204	20	47	14	10,584	6,272	14400	18000	0,11
SS 6304	20	52	15	13,230	7,497	13680	17100	0,14
SS 61805	25	37	7	4,21	2,89	15120	18900	0,022
SS 61905	25	42	9	5,802	4,067	15840	19800	0,045
SS 6005	25	47	12	8,350	5,586	14400	18000	0,08
SS 6205	25	52	15	11,662	7,497	12960	16200	0,13
SS 6305	25	62	17	16,856	10,584	11520	14400	0,23
SS 61806	30	42	7	4,61	3,58	12960	16200	0,026
SS 61906	30	47	9	7,11	4,9	12240	15300	0,048
SS 6006	30	55	13	10,878	7,840	12240	15300	0,12
SS 6206	30	62	16	15,974	10,584	10800	13500	0,2
SS 6306	30	72	19	22,050	14,308	9360	11700	0,35
SS 61807	35	47	7	4,8	3,97	11520	14400	0,029
SS 61907	35	55	10	10,98	7,31	10800	13500	0,74
SS 6007	35	62	14	13,230	9,800	10800	13500	0,16
SS 6207	35	72	17	21,168	14,308	9360	11700	0,29
SS 6307	35	80	21	32,83	18,72	7200	9000	0,457
SS 61808	40	52	7	5	4,31	10080	12600	0,033
SS 61908	40	62	12	14,31	10	9360	11700	0,11
SS 6008	40	68	15	13,720	10,584	10080	12600	0,19
SS 6208	40	80	18	24,206	16,954	7920	9900	0,37
SS 6308	40	90	23	39,69	23,52	6624	8280	0,63
SS 61809	45	58	7	6,27	5,54	8640	10800	0,04
SS 61909	45	68	12	15,1	11,2	8640	10800	0,128
SS 6009	45	75	16	17,444	14,308	8640	10800	0,25
SS 6209	45	85	19	27,048	19,208	7920	9900	0,41
SS 6309	45	100	25	53	32	5904	7380	0,814
SS 61810	50	65	7	6,47	5,98	7920	9900	0,052
SS 61910	50	72	12	15,29	11,96	7920	9900	0,132
SS 6010	50	80	16	17,836	15,680	7920	9900	0,26
SS 6210	50	90	20	29,008	21,952	7200	9000	0,46
SS 6310	50	100	25	60,76	37,73	5400	6750	1,07
SS 61811	55	72	9	8,624	7,938	7200	9000	0,083
SS 61911	55	80	13	15,68	13,034	6912	8640	0,18
SS 6011	55	90	18	27,734	20,776	6480	8100	0,388
SS 6211	55	100	21	42,63	28,616	5472	6840	0,601
SS 6311	55	120	29	70,07	44,1	4896	6120	1,37
SS 61812	60	78	10	11,27	10,388	6768	8460	0,106
SS 61912	60	85	13	16,072	14,014	6408	8010	0,193
SS 6012	60	95	18	28,91	22,736	5976	7470	0,414
SS 6212	60	110	22	51,45	35,28	5040	6300	0,783
SS 61813	65	85	10	11,368	10,78	6264	7830	0,128
SS 61913	65	90	13	17,052	15,778	5904	7380	0,206
SS 6013	65	100	18	29,89	24,696	5544	6930	0,421
SS 6213	65	120	23	56,35	39,2	4680	5850	0,99
SS 61814	70	90	10	11,858	11,662	5832	7290	0,137
SS 61914	70	100	16	23,226	20,776	5544	6930	0,334
SS 6014	70	110	20	37,24	30,38	5112	6390	0,604
SS 61815	75	95	10	12,25	12,642	5472	6840	0,145
SS 61915	75	105	16	23,912	22,148	5184	6480	0,353
SS 61816	80	100	10	12,446	13,034	5112	6390	0,154
SS 61916	80	110	16	24,402	23,52	4824	6030	0,373

Источник данных: Каталог ISB Подшипники и комплектующие, стр. 87–89 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
