Самоустанавливающиеся шарикоподшипники со стяжной втулкой ISB

Самоустанавливающиеся шарикоподшипники с коническим отверстием на закрепительной втулке (H…), открытые и с уплотнениями.

Закрепительные и стяжные втулки используются для установки подшипников с коническим отверстием на цилиндрических посадочных местах вала; они облегчают монтаж и демонтаж. Закрепительные втулки пользуются большим спросом, чем стяжные, так как не требуют заплечиков для осевого упора.

Осевая грузоподъёмность. Когда подшипник с закрепительной втулкой устанавливается на гладкий вал без заплечиков, способность воспринимать осевую нагрузку зависит от трения между втулкой и валом.

Размеры соответствуют ISO 15:1998. Допуски — нормальный класс точности ISO 492:2002 (у подшипников с удлинённым внутренним кольцом отверстие изготавливается по допуску JS7).

Внутренний зазор. Серийные подшипники имеют нормальный радиальный зазор; многие исполнения выпускаются также с уменьшенным (C2), увеличенным (C3) или очень увеличенным (C4) зазором.

Перекос. Подшипники предназначены для компенсации угловых перекосов одного кольца относительно другого с сохранением рабочих характеристик.

Сепараторы. В зависимости от серии и размера: цельный штампованный стальной; составной штампованный стальной; литой из стеклонаполненного полиамида 6,6 оконного типа (суффикс TN9); механически обработанный латунный.

Коническое отверстие 1:12 на закрепительной втулке
Открытое исполнение и с уплотнениями 2RS
Не требуют заплечиков для осевого упора

Исполнения и обозначения

C3	радиальный внутренний зазор больше нормального
K	коническое отверстие, конусность 1:12
M	механически обработанный латунный сепаратор, центрированный по шарикам
2RS	контактные уплотнения из NBR, армированные листовой сталью, с обеих сторон
TN9	литой сепаратор из стеклонаполненного полиамида 6,6 оконного типа, центрируемый по шарикам

Изделий в серии	72
Внутренний диаметр d, мм	17–110
Наружный диаметр D, мм	47–240

Самоустанавливающиеся шарикоподшипники со стяжной втулкой ISB

72 изделия

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

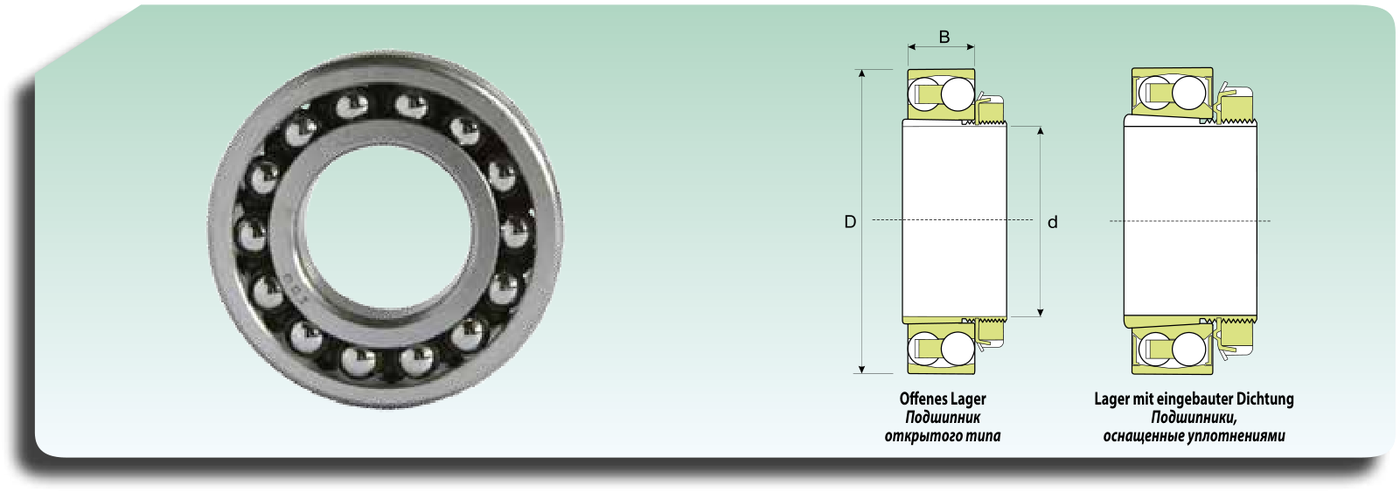

Обозначения размеров подшипника (d, D, B и др.) и исполнения

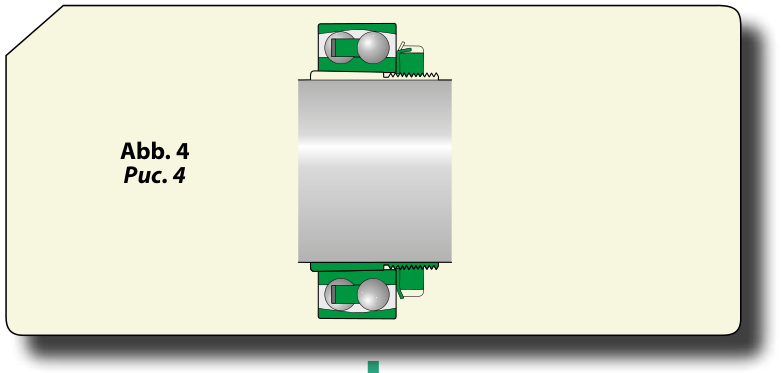

Подшипник на закрепительной втулке (рис. 4)

Размерный ряд: Самоустанавливающиеся шарикоподшипники со стяжной втулкой

Показано 72 из 72

Обозначение	d, мм	D, мм	B, мм	B1, мм	Динамическая грузоподъёмность C, кН	Статическая грузоподъёмность C0, кН	Предельная скорость при консистентной смазке, об/мин	Предельная скорость при жидком масле, об/мин	Масса подшипника с втулкой, кг	Закрепительная втулка
1204 KTN9	17	47	14	24	12,4	3,3	15300	18000	0,16	H 204
1205 KTN9	20	52	15	26	14,0	3,9	13770	16200	0,21	H 205
2205 KTN9	20	52	18	29	16,5	4,3	13770	16200	0,23	H 305
2205-2RS KTN9	20	52	18	29	14,0	3,9	8550	—	0,23	H 305
1305 KTN9	20	62	17	29	18,6	5,3	11475	13500	0,33	H 305
1206 KTN9	25	62	16	27	15,3	4,6	11475	13500	0,32	H 206
2206 KTN9	25	62	20	31	23,3	6,6	11475	13500	0,36	H 306
2206-2RS KTN9	25	62	20	31	15,3	4,6	7125	—	0,36	H 306
1306 KTN9	25	72	19	27	22,1	6,7	9945	11700	0,49	H 306
2306 K	25	72	27	38	30,6	8,6	9945	11700	0,61	H 2306
1207 KTN9	30	72	17	29	18,6	5,9	9945	11700	0,44	H 207
2207 KTN9	30	72	23	35	30,1	8,6	9180	10800	0,54	H 307
2207-2RS KTN9	30	72	23	35	18,6	5,9	5985	—	0,55	H 307
1307 KTN9	30	80	21	35	26,0	8,3	8415	9900	0,65	H 307
2307 KTN9	30	80	31	43	38,9	11,0	9180	10800	0,84	H 2307
1208 KTN9	35	80	18	31	19,5	6,8	8415	9900	0,58	H 208
2208 KTN9	35	80	23	36	31,3	9,8	8415	9900	0,58	H 308
2208-2RS KTN9	35	80	23	36	19,5	6,8	5320	—	0,67	H 308
1308 KTN9	35	90	23	36	33,1	11,0	7268	8550	0,85	H 308
2308 KTN9	35	90	33	46	52,9	15,7	7650	9000	1,1	H 2308
1209 KTN9	40	85	19	33	22,4	7,6	8415	9900	0,68	H 209
2209 KTN9	40	85	23	39	31,9	10,4	7650	9000	0,78	H 309
2209-2RS KTN9	40	85	23	39	22,4	7,6	5035	—	1,2	H 309
1309 KTN9	40	100	25	39	38,2	13,1	6503	7650	1,2	H 309
2309 KTN9	40	100	36	50	62,4	18,9	6885	8100	1,4	H 2309
1210 KTN9	45	90	20	35	26,0	9,0	7650	9000	0,77	H 210
2210 KTN9	45	90	23	42	33,1	11,0	7268	8550	0,87	H 310
2210-2RS KTN9	45	90	23	42	22,4	8,0	4560	—	0,84	H 310
1310 KTN9	45	110	27	42	42,7	13,7	6120	7200	1,45	H 310
2310 K	45	110	40	55	62,4	19,6	7268	8550	1,9	H 2310
1211 KTN9	50	100	21	37	27,0	10,4	6885	8100	0,99	H 211
2211 KTN9	50	100	25	45	38,2	13,1	6503	7650	1,15	H 311
2211-2RS KTN9	50	100	25	45	27,0	10,4	4085	—	1,1	H 311
1311 KTN9	50	120	29	45	49,7	17,6	5738	6750	1,9	H 311
2311 K	50	120	43	59	74,6	23,5	5738	6750	2,4	H 2311
1212 KTN9	55	110	22	38	30,6	12,0	6503	7650	1,2	H 212
2212 KTN9	55	110	28	47	47,8	16,7	6120	7200	1,4	H 312
2212-2RS KTN9	55	110	28	47	30,6	12,0	3610	—	1,4	H 312
1312 KTN9	55	130	31	47	57,3	21,6	4820	5670	2,15	H 312
2312 K	55	130	46	62	85,4	27,9	5355	6300	2,95	H 2312
1213 KTN9	60	120	23	40	34,4	13,7	5355	6300	1,45	H 213
2213 KTN9	60	120	31	50	56,1	19,6	5355	6300	1,8	H 313
2213-2RS KTN9	60	120	31	50	34,4	13,7	3420	—	1,75	H 313
1313 KTN9	60	140	33	50	63,7	25,0	4590	5400	2,85	H 313
2313 K	60	140	48	65	93,7	31,9	4820	5670	3,6	H 2313
1215 K	65	130	25	43	38,2	15,3	5126	6030	2	H 215
2215 KTN9	65	130	31	55	57,3	21,6	4820	5670	2,3	H 315
1315 K	65	160	37	55	77,7	29,4	4284	5040	4,2	H 315
2315 K	65	160	55	73	121,5	42,1	4284	5040	5,55	H 2315
1216 K	70	140	26	46	38,9	16,7	4590	5400	2,4	H 216
2216 KTN9	70	140	33	59	63,7	25,0	4590	5400	2,85	H 316
1316 K	70	170	39	59	86,6	32,8	4055	4770	5	H 316
2316 K	70	170	58	78	132,3	48,0	4055	4770	7,1	H 2316
1217 K	75	150	28	50	47,8	20,4	4284	5040	2,95	H 217
2217 K	75	150	36	63	57,3	23,1	4284	5040	3,3	H 317
1317 K	75	180	41	63	95,6	37,2	3672	4320	6	H 317
2317 K	75	180	60	82	137,2	50,0	3672	4320	8,15	H 2317
1218 K	80	160	30	52	56,1	23,1	4055	4770	3,5	H 218
2218 K	80	160	40	65	68,8	27,9	4055	4770	5,5	H 318
1318 K	80	190	43	65	114,7	43,1	3443	4050	6,9	H 318
2318 K	80	190	64	86	149,9	55,9	3443	4050	9,8	H 2318
1219 K	85	170	32	55	62,4	26,5	3825	4500	4,25	H 219
2219 K	85	170	43	68	81,5	33,8	3825	4500	5,3	H 319
1319 K	85	200	45	68	130,3	50,0	3290	3870	7,9	H 319
1220 K	90	180	34	58	67,5	29,4	3672	4320	5	H 220
2220 K	90	180	46	71	95,6	39,7	3672	4320	6,4	H 320
1320 K	90	215	47	71	140,1	55,9	3060	3600	9,65	H 320
2320 K	90	215	73	97	186,2	78,4	3060	3600	14	H 2320
1222 K	100	200	38	63	86,6	38,2	3290	3870	6,8	H 222
2222 KM	100	200	53	77	121,5	51,0	3290	3870	8,85	H 322
1322 KM	100	240	50	77	159,7	70,6	2754	3240	13,5	H 322
1224 KM	110	215	42	72	116,6	51,9	3060	3600	8,3	H 3024

Источник данных: Каталог ISB Подшипники и комплектующие, стр. 128–129 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
