Фланцевые бронзовые втулки скольжения 090F (метрические размеры) ISB

Фланцевые бронзовые втулки 090F из CuSn8P0,3 со смазочными выемками: d от 12 до 300 мм.

Втулки 090 и 092 изготавливаются из фосфористой бронзы (CuSn8P0,3) свёртыванием из бронзовых полос толщиной от 1 до 2,5 мм и предназначены прежде всего для соединений с конструкционной сталью. Выпускаются цилиндрическими и фланцевыми. Внутренняя поверхность втулок 090 может иметь смазочные выемки ромбического или сферического (калоттенного) сечения; втулки 092 имеют равномерно распределённые сквозные сферические отверстия.

Преимущества: хорошая способность скольжения, стойкость к химическим средам, способность выдерживать высокие нагрузки, высокая теплопроводность, простота монтажа, простота смазывания, малые габариты, длинные интервалы между смазываниями, стойкость к ударам и колебаниям.

Предельные значения: максимальная статическая нагрузка 150 Н/мм², максимальная динамическая нагрузка 60 Н/мм², твёрдость 90–120 HB, скорость до 2,5 м/с, рабочая температура от -40 до +150 °C. Предел Pv при жидкой смазке — 75 Н/мм²·м/с (090) и 60 Н/мм²·м/с (092).

Смазка: при нерегулярном смазывании рекомендуется консистентная смазка и втулки с выемками, удерживающими смазочный материал; при регулярном смазывании — жидкая смазка и гладкая поверхность. Ромбические выемки позволяют смазывать консистентной смазкой с длинными интервалами; сферические выемки допускают жидкую смазку, но с более короткими интервалами. Рекомендуется смазка на основе литиевого мыла. В агрессивных средах рекомендуются уплотнения.

Применение: подъёмные машины и мосты, станки, автомобили, тракторы, грузовые автомобили, строительные и горные машины. Втулки 092 (сквозные отверстия) выдерживают средние нагрузки при малых скоростях: конвейеры, подъёмные машины, гидравлические ограждения, выравнивающее оборудование; при монтаже втулку 092 следует смазать до установки уплотнений на торцах.

Допуски метрических втулок 090–092 соответствуют ISO 3547-1:2006. Допуск длины L ±0,25 мм.

Допуски размеров: D2 ±0,50 мм, L ±0,25 мм. Подкладные кольца типа 090 с ромбовидными выемками поставляются на заказ (размеры — как у колец WC-1: при заказе указывать «подкладные кольца 090 + d4»).

Бронза CuSn8P0,3
Радиальная и осевая нагрузка
Для заказа указывать: 090 + обозначение + тип выемок

Исполнения и обозначения

092	исполнение со сквозными сферическими отверстиями (на заказ)

Изделий в серии

139

Фланцевые бронзовые втулки скольжения 090F (метрические размеры) ISB

139 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

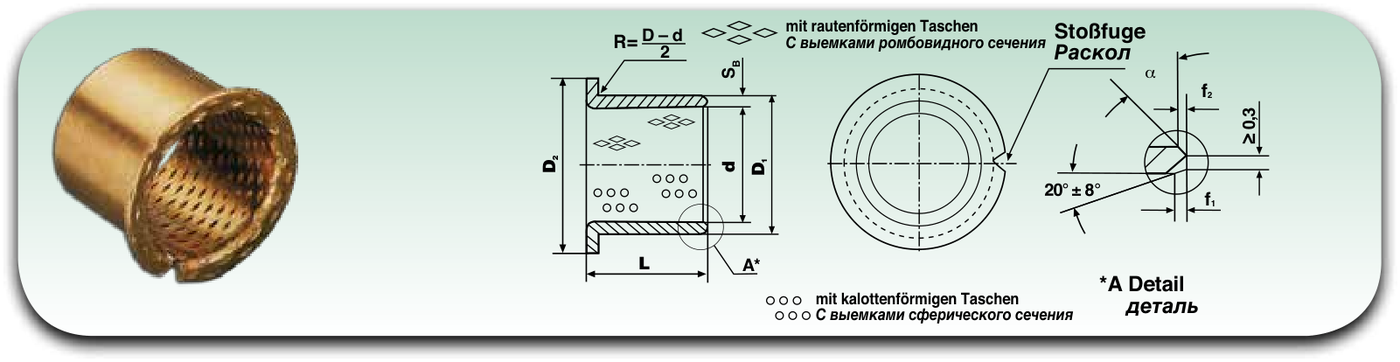

Чертёж и эскизы исполнения, обозначения размеров

Допуски наружного диаметра D и толщины стенки SB (ISO 3547-1:2006)

Наружный диаметр D, мм	Допуск наружного диаметра D, мм	Толщина стенки SB, мм	Допуск толщины стенки SB, мм
≤ 10	+0,055 / +0,025	—	—
10 < D ≤ 18	+0,065 / +0,030	1	+0,005 / -0,020
18 < D ≤ 30	+0,075 / +0,035	1,5	+0,005 / -0,025
30 < D ≤ 50	+0,085 / +0,045	2	+0,005 / -0,030
50 < D ≤ 80	+0,100 / +0,055	2,5 (D ≤ 80)	+0,005 / -0,040
80 < D ≤ 120	+0,120 / +0,070	2,5 (80 < D ≤ 120)	-0,010 / -0,060
120 < D ≤ 180	+0,170 / +0,100	2,5 (D > 120)	-0,035 / -0,085
180 < D ≤ 305	+0,255 / +0,125	2,5 (D > 120)	-0,035 / -0,085

Фаски (размеры SB, f1, f2)

SB, мм	f1, мм	f2, мм
0,75	0,5 ± 0,3	-0,05 / -0,30
1	0,6 ± 0,4	-0,1 / -0,4
1,5	0,6 ± 0,4	-0,1 / -0,6
2	1,2 ± 0,4	-0,1 / -0,7
2,5	1,8 ± 0,6	-0,2 / -1,0

Диаметр, мм	Вал	Отверстие корпуса
≤ 4	h6	H6
от 5 до 75	f7	H7
≥ 80	h8	H7

Размерный ряд: Фланцевые бронзовые втулки скольжения 090F (метрические размеры)

Показано 139 из 139

Обозначение	Внутренний диаметр d, мм	Наружный диаметр втулки D1, мм	Диаметр буртика D2, мм	Длина L, мм
F 12-15	12	14	20	15
F 20-15	20	23	30	15
F 20-20	20	23	30	20
F 25-15	25	28	35	15
F 25-20	25	28	35	20
F 25-25	25	28	35	25
F 30-15	30	34	45	15
F 30-20	30	34	45	20
F 30-25	30	34	45	25
F 30-30	30	34	45	30
F 35-20	35	39	50	20
F 35-25	35	39	50	25
F 35-30	35	39	50	30
F 35-35	35	39	50	35
F 35-45	35	39	50	45
F 40-25	40	44	55	25
F 40-30	40	44	55	30
F 40-35	40	44	55	35
F 40-40	40	44	55	40
F 45-30	45	50	60	30
F 45-35	45	50	60	35
F 45-40	45	50	60	40
F 45-45	45	50	60	45
F 45-50	45	50	60	50
F 45-60	45	50	60	60
F 50-30	50	55	65	30
F 50-35	50	55	65	35
F 50-40	50	55	65	40
F 50-50	50	55	65	50
F 55-20	55	60	70	20
F 55-25	55	60	70	25
F 55-30	55	60	70	30
F 55-35	55	60	70	35
F 55-40	55	60	70	40
F 55-50	55	60	70	50
F 60-20	60	65	75	20
F 60-25	60	65	75	25
F 60-30	60	65	75	30
F 60-35	60	65	75	35
F 60-40	60	65	75	40
F 60-45	60	65	75	45
F 60-50	60	65	75	50
F 60-60	60	65	75	60
F 65-30	65	70	80	30
F 65-35	65	70	80	35
F 65-40	65	70	80	40
F 65-50	65	70	80	50
F 65-60	65	70	80	60
F 70-35	70	75	85	35
F 70-40	70	75	85	40
F 70-50	70	75	85	50
F 70-60	70	75	85	60
F 70-70	70	75	85	70
F 75-35	75	80	90	35
F 75-40	75	80	90	40
F 75-50	75	80	90	50
F 75-60	75	80	90	60
F 75-70	75	80	90	70
F 80-35	80	85	100	35
F 80-40	80	85	100	40
F 80-50	80	85	100	50
F 80-60	80	85	100	60
F 80-70	80	85	100	70
F 80-80	80	85	100	80
F 90-40	90	95	110	40
F 90-50	90	95	110	50
F 90-60	90	95	110	60
F 90-70	90	95	110	70
F 90-80	90	95	110	80
F 90-90	90	95	110	90
F 100-35	100	105	120	35
F 100-50	100	105	120	50
F 100-60	100	105	120	60
F 100-70	100	105	120	70
F 100-80	100	105	120	80
F 100-90	100	105	120	90
F 110-50	110	115	130	50
F 110-60	110	115	130	60
F 110-70	110	115	130	70
F 110-80	110	115	130	80
F 110-90	110	115	130	90
F 120-45	120	125	140	45
F 120-50	120	125	140	50
F 120-60	120	125	140	60
F 120-70	120	125	140	70
F 120-80	120	125	140	80
F 120-90	120	125	140	90
F 130-60	130	135	155	60
F 130-70	130	135	155	70
F 130-80	130	135	155	80
F 130-90	130	135	155	90
F 140-60	140	145	165	60
F 140-70	140	145	165	70
F 140-80	140	145	165	80
F 140-90	140	145	165	90
F 150-60	150	155	180	60
F 150-70	150	155	180	70
F 150-80	150	155	180	80
F 150-90	150	155	180	90
F 160-60	160	165	190	60
F 160-70	160	165	190	70
F 160-80	160	165	190	80
F 160-90	160	165	190	90
F 170-60	170	175	200	60
F 170-70	170	175	200	70
F 170-80	170	175	200	80
F 170-90	170	175	200	90
F 180-60	180	185	215	60
F 180-70	180	185	215	70
F 180-80	180	185	215	80
F 180-90	180	185	215	90
F 190-60	190	195	225	60
F 190-70	190	195	225	70
F 190-80	190	195	225	80
F 190-90	190	195	225	90
F 200-60	200	205	235	60
F 200-70	200	205	235	70
F 200-80	200	205	235	80
F 200-90	200	205	235	90
F 225-60	225	230	260	60
F 225-70	225	230	260	70
F 225-80	225	230	260	80
F 225-90	225	230	260	90
F 250-60	250	255	290	60
F 250-70	250	255	290	70
F 250-80	250	255	290	80
F 250-90	250	255	290	90
F 265-60	265	270	305	60
F 265-70	265	270	305	70
F 265-80	265	270	305	80
F 265-90	265	270	305	90
F 285-60	285	290	325	60
F 285-70	285	290	325	70
F 285-80	285	290	325	80
F 285-90	285	290	325	90
F 300-60	300	305	340	60
F 300-70	300	305	340	70
F 300-80	300	305	340	80
F 300-90	300	305	340	90

Источник данных: Каталог ISB Втулки и пластины скольжения, стр. 73–74 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
