Полосы NSTR-2 (конструкция с припуском и ячеистой поверхностью), метрические размеры ISB
Полосы SF-2 с припуском на обработку и ячеистой поверхностью.
Полосы NSTR-2 — заготовки из материала SF-2: основа выполнена с припуском на механическую обработку, поверхность скольжения ячеистая. Допуски: L ±1, W ±1, T -0,05 мм.
- Припуск на механическую обработку
- Ячеистая поверхность
| Изделий в серии | 5 |

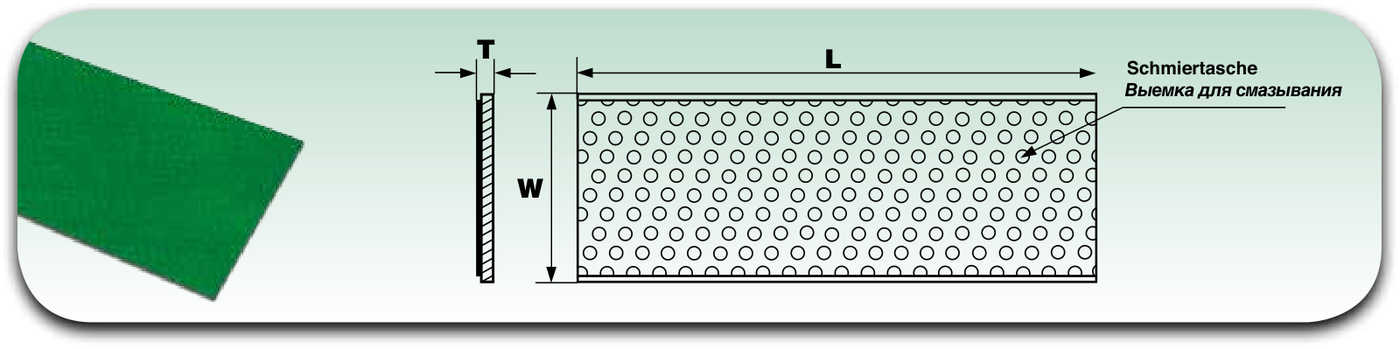

Чертежи и схемы
Размерный ряд: Полосы NSTR-2 (конструкция с припуском и ячеистой поверхностью), метрические размеры
Показано 5 из 5
| Обозначение | Длина L, мм | Ширина W, мм | Толщина T, мм |
|---|---|---|---|
| NSTR-2 10120 | 500 | 120 | 1,11 |
| NSTR-2 10180 | 500 | 180 | 1,11 |
| NSTR-2 15180 | 500 | 180 | 1,61 |
| NSTR-2 20180 | 500 | 180 | 2,11 |
| NSTR-2 25180 | 500 | 180 | 2,63 |
