Бронзовые втулки скольжения 090 (метрические размеры) ISB

Цилиндрические бронзовые втулки 090 из CuSn8P0,3 со смазочными выемками: d от 10 до 300 мм.

Втулки 090 и 092 изготавливаются из фосфористой бронзы (CuSn8P0,3) свёртыванием из бронзовых полос толщиной от 1 до 2,5 мм и предназначены прежде всего для соединений с конструкционной сталью. Выпускаются цилиндрическими и фланцевыми. Внутренняя поверхность втулок 090 может иметь смазочные выемки ромбического или сферического (калоттенного) сечения; втулки 092 имеют равномерно распределённые сквозные сферические отверстия.

Преимущества: хорошая способность скольжения, стойкость к химическим средам, способность выдерживать высокие нагрузки, высокая теплопроводность, простота монтажа, простота смазывания, малые габариты, длинные интервалы между смазываниями, стойкость к ударам и колебаниям.

Предельные значения: максимальная статическая нагрузка 150 Н/мм², максимальная динамическая нагрузка 60 Н/мм², твёрдость 90–120 HB, скорость до 2,5 м/с, рабочая температура от -40 до +150 °C. Предел Pv при жидкой смазке — 75 Н/мм²·м/с (090) и 60 Н/мм²·м/с (092).

Смазка: при нерегулярном смазывании рекомендуется консистентная смазка и втулки с выемками, удерживающими смазочный материал; при регулярном смазывании — жидкая смазка и гладкая поверхность. Ромбические выемки позволяют смазывать консистентной смазкой с длинными интервалами; сферические выемки допускают жидкую смазку, но с более короткими интервалами. Рекомендуется смазка на основе литиевого мыла. В агрессивных средах рекомендуются уплотнения.

Применение: подъёмные машины и мосты, станки, автомобили, тракторы, грузовые автомобили, строительные и горные машины. Втулки 092 (сквозные отверстия) выдерживают средние нагрузки при малых скоростях: конвейеры, подъёмные машины, гидравлические ограждения, выравнивающее оборудование; при монтаже втулку 092 следует смазать до установки уплотнений на торцах.

Допуски метрических втулок 090–092 соответствуют ISO 3547-1:2006. Допуск длины L ±0,25 мм.

Бронза CuSn8P0,3, 90–120 HB
Статическая нагрузка до 150 Н/мм²
Температура от -40 до +150 °C
Выемки ромбического или сферического сечения
Для заказа указывать: 090 + d + L + тип выемок

Исполнения и обозначения

092	исполнение со сквозными сферическими отверстиями (на заказ); при заказе указывать: 092 + цилиндрические или фланцевые + размеры

Изделий в серии

397

Бронзовые втулки скольжения 090 (метрические размеры) ISB

397 изделий

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

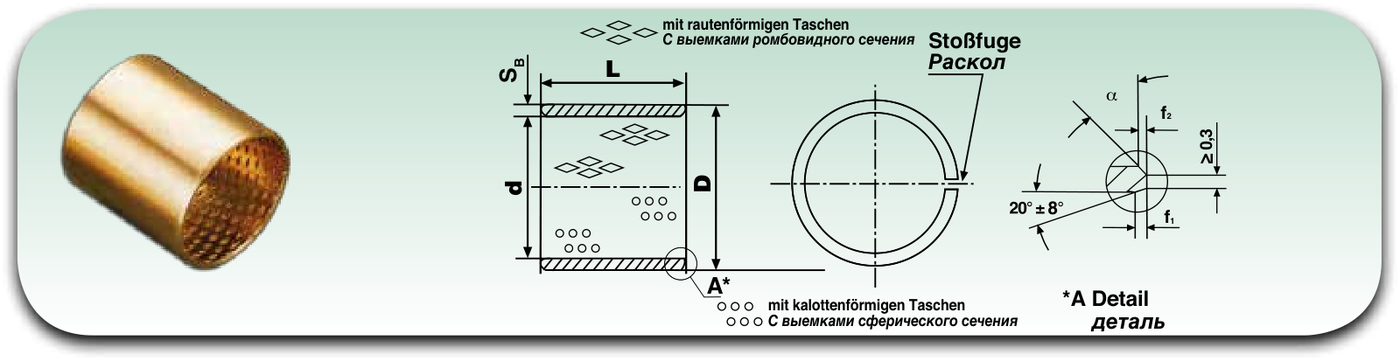

Чертёж и эскизы исполнения, обозначения размеров

Допуски наружного диаметра D и толщины стенки SB (ISO 3547-1:2006)

Наружный диаметр D, мм	Допуск наружного диаметра D, мм	Толщина стенки SB, мм	Допуск толщины стенки SB, мм
≤ 10	+0,055 / +0,025	—	—
10 < D ≤ 18	+0,065 / +0,030	1	+0,005 / -0,020
18 < D ≤ 30	+0,075 / +0,035	1,5	+0,005 / -0,025
30 < D ≤ 50	+0,085 / +0,045	2	+0,005 / -0,030
50 < D ≤ 80	+0,100 / +0,055	2,5 (D ≤ 80)	+0,005 / -0,040
80 < D ≤ 120	+0,120 / +0,070	2,5 (80 < D ≤ 120)	-0,010 / -0,060
120 < D ≤ 180	+0,170 / +0,100	2,5 (D > 120)	-0,035 / -0,085
180 < D ≤ 305	+0,255 / +0,125	2,5 (D > 120)	-0,035 / -0,085

Фаски (размеры SB, f1, f2)

SB, мм	f1, мм	f2, мм
0,75	0,5 ± 0,3	-0,05 / -0,30
1	0,6 ± 0,4	-0,1 / -0,4
1,5	0,6 ± 0,4	-0,1 / -0,6
2	1,2 ± 0,4	-0,1 / -0,7
2,5	1,8 ± 0,6	-0,2 / -1,0

Диаметр, мм	Вал	Отверстие корпуса
≤ 4	h6	H6
от 5 до 75	f7	H7
≥ 80	h8	H7

Размерный ряд: Бронзовые втулки скольжения 090 (метрические размеры)

Показано 397 из 397

Обозначение	Внутренний диаметр d, мм	Наружный диаметр D, мм	Длина L, мм
090 10x12x10	10	12	10
090 10x12x15	10	12	15
090 10x12x20	10	12	20
090 12x14x10	12	14	10
090 12x14x15	12	14	15
090 12x14x20	12	14	20
090 13x15x10	13	15	10
090 13x15x15	13	15	15
090 13x15x20	13	15	20
090 13x15x25	13	15	25
090 14x16x10	14	16	10
090 14x16x15	14	16	15
090 14x16x20	14	16	20
090 14x16x25	14	16	25
090 14x16x30	14	16	30
090 15x17x10	15	17	10
090 15x17x15	15	17	15
090 15x17x20	15	17	20
090 15x17x25	15	17	25
090 15x17x30	15	17	30
090 16x18x10	16	18	10
090 16x18x15	16	18	15
090 16x18x20	16	18	20
090 16x18x25	16	18	25
090 16x18x30	16	18	30
090 17x19x10	17	19	10
090 17x19x15	17	19	15
090 17x19x20	17	19	20
090 17x19x25	17	19	25
090 18x20x10	18	20	10
090 18x20x15	18	20	15
090 18x20x20	18	20	20
090 18x20x25	18	20	25
090 18x21x10	18	21	10
090 18x21x15	18	21	15
090 18x21x20	18	21	20
090 18x21x25	18	21	25
090 20x22x10	20	22	10
090 20x22x15	20	22	15
090 20x22x20	20	22	20
090 20x22x25	20	22	25
090 20x23x10	20	23	10
090 20x23x15	20	23	15
090 20x23x20	20	23	20
090 20x23x25	20	23	25
090 20x23x30	20	23	30
090 20x23x40	20	23	40
090 22x25x15	22	25	15
090 22x25x20	22	25	20
090 22x25x25	22	25	25
090 22x25x30	22	25	30
090 22x25x40	22	25	40
090 22x25x50	22	25	50
090 24x27x15	24	27	15
090 24x27x20	24	27	20
090 24x27x25	24	27	25
090 24x27x30	24	27	30
090 24x28x15	24	28	15
090 24x28x20	24	28	20
090 24x28x25	24	28	25
090 24x28x30	24	28	30
090 24x28x50	24	28	50
090 25x28x15	25	28	15
090 25x28x20	25	28	20
090 25x28x25	25	28	25
090 25x28x30	25	28	30
090 25x28x40	25	28	40
090 25x28x50	25	28	50
090 28x31x15	28	31	15
090 28x31x20	28	31	20
090 28x31x25	28	31	25
090 28x31x30	28	31	30
090 28x31x40	28	31	40
090 28x31x50	28	31	50
090 28x32x15	28	32	15
090 28x32x20	28	32	20
090 28x32x25	28	32	25
090 28x32x30	28	32	30
090 30x34x15	30	34	15
090 30x34x20	30	34	20
090 30x34x25	30	34	25
090 30x34x30	30	34	30
090 30x34x35	30	34	35
090 30x34x40	30	34	40
090 30x34x50	30	34	50
090 30x34x60	30	34	60
090 32x36x15	32	36	15
090 32x36x20	32	36	20
090 32x36x25	32	36	25
090 32x36x30	32	36	30
090 32x36x35	32	36	35
090 32x36x40	32	36	40
090 32x36x50	32	36	50
090 32x36x60	32	36	60
090 35x39x15	35	39	15
090 35x39x20	35	39	20
090 35x39x25	35	39	25
090 35x39x30	35	39	30
090 35x39x35	35	39	35
090 35x39x40	35	39	40
090 35x39x50	35	39	50
090 35x39x60	35	39	60
090 40x44x20	40	44	20
090 40x44x25	40	44	25
090 40x44x30	40	44	30
090 40x44x35	40	44	35
090 40x44x40	40	44	40
090 40x44x50	40	44	50
090 40x44x60	40	44	60
090 45x50x20	45	50	20
090 45x50x25	45	50	25
090 45x50x30	45	50	30
090 45x50x35	45	50	35
090 45x50x40	45	50	40
090 45x50x50	45	50	50
090 45x50x60	45	50	60
090 45x50x80	45	50	80
090 50x55x20	50	55	20
090 50x55x25	50	55	25
090 50x55x30	50	55	30
090 50x55x35	50	55	35
090 50x55x40	50	55	40
090 50x55x50	50	55	50
090 50x55x60	50	55	60
090 50x55x80	50	55	80
090 55x60x20	55	60	20
090 55x60x25	55	60	25
090 55x60x30	55	60	30
090 55x60x35	55	60	35
090 55x60x40	55	60	40
090 55x60x50	55	60	50
090 55x60x60	55	60	60
090 55x60x80	55	60	80
090 60x65x25	60	65	25
090 60x65x30	60	65	30
090 60x65x35	60	65	35
090 60x65x40	60	65	40
090 60x65x50	60	65	50
090 60x65x60	60	65	60
090 60x65x70	60	65	70
090 60x65x80	60	65	80
090 60x65x90	60	65	90
090 65x70x25	65	70	25
090 65x70x30	65	70	30
090 65x70x35	65	70	35
090 65x70x40	65	70	40
090 65x70x50	65	70	50
090 65x70x60	65	70	60
090 65x70x70	65	70	70
090 65x70x80	65	70	80
090 70x75x25	70	75	25
090 70x75x30	70	75	30
090 70x75x35	70	75	35
090 70x75x40	70	75	40
090 70x75x50	70	75	50
090 70x75x60	70	75	60
090 70x75x70	70	75	70
090 70x75x80	70	75	80
090 70x75x90	70	75	90
090 75x80x25	75	80	25
090 75x80x30	75	80	30
090 75x80x35	75	80	35
090 75x80x40	75	80	40
090 75x80x50	75	80	50
090 75x80x60	75	80	60
090 75x80x70	75	80	70
090 75x80x80	75	80	80
090 80x85x30	80	85	30
090 80x85x35	80	85	35
090 80x85x40	80	85	40
090 80x85x50	80	85	50
090 80x85x60	80	85	60
090 80x85x70	80	85	70
090 80x85x80	80	85	80
090 80x85x100	80	85	100
090 85x90x30	85	90	30
090 85x90x35	85	90	35
090 85x90x40	85	90	40
090 85x90x50	85	90	50
090 85x90x60	85	90	60
090 85x90x70	85	90	70
090 85x90x80	85	90	80
090 85x90x90	85	90	90
090 85x90x100	85	90	100
090 90x95x30	90	95	30
090 90x95x35	90	95	35
090 90x95x40	90	95	40
090 90x95x50	90	95	50
090 90x95x60	90	95	60
090 90x95x70	90	95	70
090 90x95x80	90	95	80
090 90x95x90	90	95	90
090 90x95x95	90	95	95
090 90x95x100	90	95	100
090 95x100x30	95	100	30
090 95x100x40	95	100	40
090 95x100x50	95	100	50
090 95x100x60	95	100	60
090 95x100x70	95	100	70
090 95x100x80	95	100	80
090 95x100x90	95	100	90
090 95x100x95	95	100	95
090 95x100x100	95	100	100
090 100x105x30	100	105	30
090 100x105x40	100	105	40
090 100x105x50	100	105	50
090 100x105x60	100	105	60
090 100x105x70	100	105	70
090 100x105x80	100	105	80
090 100x105x90	100	105	90
090 100x105x95	100	105	95
090 100x105x100	100	105	100
090 105x110x50	105	110	50
090 105x110x60	105	110	60
090 105x110x70	105	110	70
090 105x110x80	105	110	80
090 105x110x90	105	110	90
090 105x110x100	105	110	100
090 110x115x50	110	115	50
090 110x115x60	110	115	60
090 110x115x70	110	115	70
090 110x115x80	110	115	80
090 110x115x90	110	115	90
090 110x115x100	110	115	100
090 115x120x50	115	120	50
090 115x120x60	115	120	60
090 115x120x70	115	120	70
090 115x120x80	115	120	80
090 115x120x90	115	120	90
090 115x120x100	115	120	100
090 120x125x60	120	125	60
090 120x125x70	120	125	70
090 120x125x80	120	125	80
090 120x125x90	120	125	90
090 120x125x100	120	125	100
090 125x130x60	125	130	60
090 125x130x70	125	130	70
090 125x130x80	125	130	80
090 125x130x90	125	130	90
090 125x130x100	125	130	100
090 130x135x60	130	135	60
090 130x135x70	130	135	70
090 130x135x80	130	135	80
090 130x135x90	130	135	90
090 130x135x100	130	135	100
090 135x140x60	135	140	60
090 135x140x70	135	140	70
090 135x140x80	135	140	80
090 135x140x90	135	140	90
090 135x140x100	135	140	100
090 140x145x60	140	145	60
090 140x145x70	140	145	70
090 140x145x80	140	145	80
090 140x145x90	140	145	90
090 140x145x100	140	145	100
090 145x150x60	145	150	60
090 145x150x70	145	150	70
090 145x150x80	145	150	80
090 145x150x90	145	150	90
090 145x150x100	145	150	100
090 150x155x60	150	155	60
090 150x155x70	150	155	70
090 150x155x80	150	155	80
090 150x155x90	150	155	90
090 150x155x100	150	155	100
090 155x160x60	155	160	60
090 155x160x70	155	160	70
090 155x160x80	155	160	80
090 155x160x90	155	160	90
090 155x160x100	155	160	100
090 160x165x60	160	165	60
090 160x165x70	160	165	70
090 160x165x80	160	165	80
090 160x165x90	160	165	90
090 160x165x100	160	165	100
090 165x170x60	165	170	60
090 165x170x70	165	170	70
090 165x170x80	165	170	80
090 165x170x90	165	170	90
090 165x170x100	165	170	100
090 170x175x60	170	175	60
090 170x175x70	170	175	70
090 170x175x80	170	175	80
090 170x175x90	170	175	90
090 170x175x100	170	175	100
090 175x180x60	175	180	60
090 175x180x70	175	180	70
090 175x180x80	175	180	80
090 175x180x90	175	180	90
090 175x180x100	175	180	100
090 180x185x60	180	185	60
090 180x185x70	180	185	70
090 180x185x80	180	185	80
090 180x185x90	180	185	90
090 180x185x100	180	185	100
090 185x190x60	185	190	60
090 185x190x70	185	190	70
090 185x190x80	185	190	80
090 185x190x90	185	190	90
090 185x190x100	185	190	100
090 190x195x60	190	195	60
090 190x195x70	190	195	70
090 190x195x80	190	195	80
090 190x195x90	190	195	90
090 190x195x100	190	195	100
090 195x200x60	195	200	60
090 195x200x70	195	200	70
090 195x200x80	195	200	80
090 195x200x90	195	200	90
090 195x200x100	195	200	100
090 200x205x60	200	205	60
090 200x205x70	200	205	70
090 200x205x80	200	205	80
090 200x205x90	200	205	90
090 200x205x100	200	205	100
090 205x210x60	205	210	60
090 205x210x70	205	210	70
090 205x210x80	205	210	80
090 205x210x90	205	210	90
090 205x210x100	205	210	100
090 210x215x60	210	215	60
090 210x215x80	210	215	80
090 210x215x100	210	215	100
090 215x220x60	215	220	60
090 215x220x70	215	220	70
090 215x220x80	215	220	80
090 215x220x90	215	220	90
090 215x220x100	215	220	100
090 220x225x60	220	225	60
090 220x225x80	220	225	80
090 220x225x100	220	225	100
090 225x230x60	225	230	60
090 225x230x70	225	230	70
090 225x230x80	225	230	80
090 225x230x90	225	230	90
090 225x230x100	225	230	100
090 230x235x60	230	235	60
090 230x235x70	230	235	70
090 230x235x80	230	235	80
090 230x235x90	230	235	90
090 230x235x100	230	235	100
090 235x240x60	235	240	60
090 235x240x80	235	240	80
090 235x240x100	235	240	100
090 240x245x60	240	245	60
090 240x245x70	240	245	70
090 240x245x80	240	245	80
090 240x245x90	240	245	90
090 240x245x100	240	245	100
090 245x250x60	245	250	60
090 245x250x80	245	250	80
090 245x250x100	245	250	100
090 250x255x60	250	255	60
090 250x255x70	250	255	70
090 250x255x80	250	255	80
090 250x255x90	250	255	90
090 250x255x100	250	255	100
090 255x260x60	255	260	60
090 255x260x80	255	260	80
090 255x260x100	255	260	100
090 260x265x60	260	265	60
090 260x265x70	260	265	70
090 260x265x80	260	265	80
090 260x265x90	260	265	90
090 260x265x100	260	265	100
090 265x270x60	265	270	60
090 265x270x80	265	270	80
090 265x270x100	265	270	100
090 270x275x60	270	275	60
090 270x275x70	270	275	70
090 270x275x80	270	275	80
090 270x275x90	270	275	90
090 270x275x100	270	275	100
090 275x280x60	275	280	60
090 275x280x80	275	280	80
090 275x280x100	275	280	100
090 280x285x60	280	285	60
090 280x285x70	280	285	70
090 280x285x80	280	285	80
090 280x285x90	280	285	90
090 280x285x100	280	285	100
090 285x290x60	285	290	60
090 285x290x80	285	290	80
090 285x290x100	285	290	100
090 290x295x60	290	295	60
090 290x295x70	290	295	70
090 290x295x80	290	295	80
090 290x295x90	290	295	90
090 290x295x100	290	295	100
090 295x300x60	295	300	60
090 295x300x80	295	300	80
090 295x300x100	295	300	100
090 300x305x60	300	305	60
090 300x305x70	300	305	70
090 300x305x80	300	305	80
090 300x305x90	300	305	90
090 300x305x100	300	305	100

Источник данных: Каталог ISB Втулки и пластины скольжения, стр. 70–72 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
