Полосы NSTR-BM (биметаллическое покрытие), метрические размеры ISB
Биметаллические полосы длиной 500 мм, шириной 150 мм, толщиной 1,5–2,5 мм.
Полосы NSTR-BM — биметаллические заготовки (сталь с медным сплавом) для изготовления втулок и пластин. Допуск толщины T -0,05 мм. Для заказа указывать обозначение и тип сплава 1/2/3/4.
- Заготовки для изготовления вкладышей
| Изделий в серии | 3 |

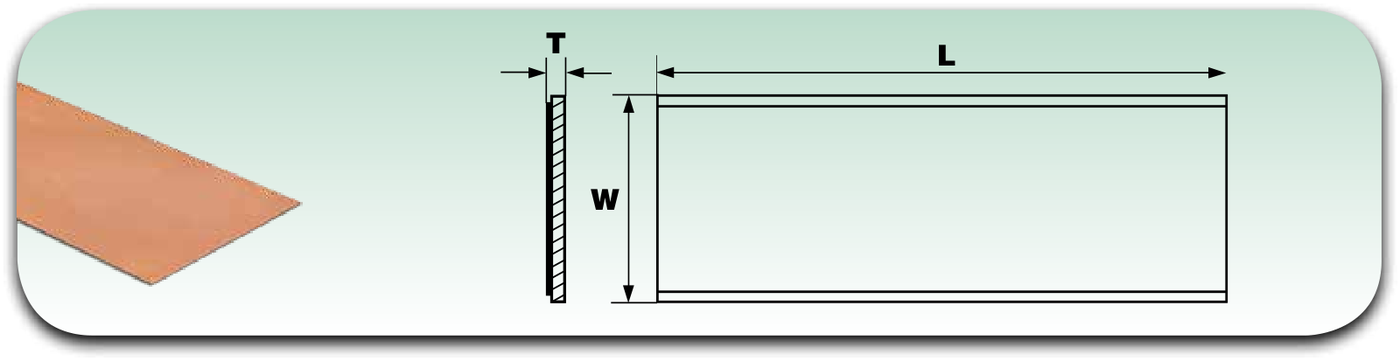

Чертежи и схемы
Сплавы BM
| Показатель | BM1 (CuPb10Sn10) | BM2 (CuPb24Sn4) | BM3 (CuPb30) | BM4 (AlSn20Cu) |
|---|---|---|---|---|
| Предельная нагрузка, Н/мм² | 150 | 130 | 120 | 100 |
| Предел прочности, Н/мм² | 185 | 150 | 200 | 200 |
| Максимальная скорость (с жидкой смазкой), м/с | 5 | 10 | 15 | 25 |
| Коэффициент трения, мкм | 0,06–0,14 | 0,06–0,16 | 0,08–0,16 | 0,08–0,17 |
| Pv max, консистентная смазка, Н/мм²·м/с | 2,8 | 2,8 | 2,5 | / |
| Pv max, жидкая смазка, Н/мм²·м/с | 10 | 10 | 8 | 6 |
| Твёрдость | 70–100 HB | 45–70 HB | 30–45 HB | 30–40 HB |
| Температура, °C | +260 | +200 | +170 | +150 |
Размерный ряд: Полосы NSTR-BM (биметаллическое покрытие), метрические размеры
Показано 3 из 3
| Обозначение | Длина L, мм | Ширина W, мм | Толщина T, мм |
|---|---|---|---|
| NSTR-BM 050.15 | 500 | 150 | 1,5 |
| NSTR-BM 050.20 | 500 | 150 | 2,0 |
| NSTR-BM 050.25 | 500 | 150 | 2,5 |
