Втулки скольжения SF-2 (ячеистая поверхность), метрические размеры ISB

Втулки SF-2 с ячеистой поверхностью POM для периодической смазки: d от 6 до 300 мм, бронзовое покрытие.

Втулки SF-2 — самосмазывающиеся втулки для условий с ограниченной смазкой. Трёхслойный материал: стальной вкладыш толщиной 0,40–2,20 мм, на нём спечён слой пористой бронзы толщиной 0,20–0,30 мм, который связывает слои и отводит тепло от скользящего слоя из полиацетальной смолы (POM) толщиной 0,30–0,50 мм. Снаружи сталь покрыта медью (около 0,008 мм).

В слое POM выполнены ячейки (выемки), которые накапливают смазочный материал и постепенно его отдают, снижая трение и защищая поверхность скольжения. Для повторной смазки втулки оснащены наружным смазочным отверстием (в таблицах — H; на самых малых размерах отверстия нет). Рекомендуется смазка на основе литиевого мыла; MoS2 и графитовые консистентные смазки не подходят.

Применение: горнорудная и металлургическая промышленность, печатные машины, гидроэлектрические агрегаты, станы холодной прокатки — везде, где допустима периодическая смазка. Преимущества: небольшой объём обслуживания благодаря длинным интервалам между смазыванием, хорошая приспособляемость к вращению и качанию, малый износ, водоотталкивание, пониженная чувствительность к нагрузке на кромки, хороший отвод тепла.

Предельные значения: нагрузочная способность 70 Н/мм², скорость скольжения до 2,5 м/с, температура от -40 до +130 °C, коэффициент трения без смазки 0,05–0,25, предел Pv 22 Н/мм²·м/с. Срок службы зависит от коэффициента нагрузки Pv, температуры, качества поверхности вала, соосности и смазки; при удельных нагрузках до 140 Н/мм² и хорошей смазке износ остаётся малым, без смазки — резко возрастает. Втулка считается изношенной при достижении износа 0,15 мм.

Допуски метрических втулок SF-2 соответствуют ISO 3547-1:2006. Допуск длины L ±0,25 мм. Втулки по чертежу заказчика изготавливаются при больших объёмах.

  • Ячеистая поверхность скольжения из POM
  • Нагрузка 70 Н/мм², скорость до 2,5 м/с
  • Температура от -40 до +130 °C
  • Предел Pv 22 Н/мм²·м/с
  • Для заказа указывать: SF-2 + d + L
Изделий в серии273
Втулки скольжения SF-2 (ячеистая поверхность), метрические размеры ISB273 изделия

Для запроса стоимости направьте запрос на почту zapros@vsekaruseli.ru

Чертежи и схемы

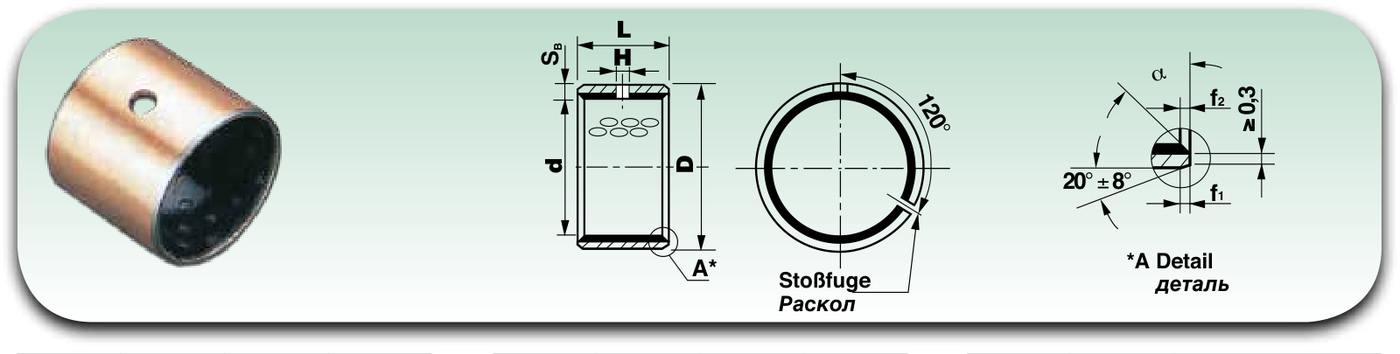

Чертёж и эскизы исполнения, обозначения размеров

Допуски наружного диаметра D и толщины стенки SB (ISO 3547-1:2006)

Наружный диаметр D, ммДопуск наружного диаметра D, ммТолщина стенки SB, ммДопуск толщины стенки SB, мм
≤ 10+0,055 / +0,0251-0,020 / -0,045
10 < D ≤ 18+0,065 / +0,0301-0,020 / -0,045
18 < D ≤ 30+0,075 / +0,0351,5-0,025 / -0,055
30 < D ≤ 50+0,085 / +0,0452-0,030 / -0,065
50 < D ≤ 80+0,100 / +0,0552,5-0,040 / -0,085
80 < D ≤ 120+0,120 / +0,0702,5-0,040 / -0,085
120 < D ≤ 180+0,170 / +0,1002,5-0,040 / -0,085
180 < D ≤ 305+0,255 / +0,1252,5-0,040 / -0,085

Фаски (размеры SB, f1, f2)

SB, ммf1, ммf2, мм
10,6 ± 0,4-0,1 / -0,4
10,6 ± 0,4-0,1 / -0,4
1,50,6 ± 0,4-0,1 / -0,6
21,2 ± 0,4-0,1 / -0,7
2,51,8 ± 0,6-0,2 / -1,0
2,51,8 ± 0,6-0,2 / -1,0
2,51,8 ± 0,6-0,2 / -1,0
2,51,8 ± 0,6-0,2 / -1,0

Рекомендуемые монтажные допуски втулок SF-2

Диаметр, ммВалОтверстие корпуса
≤ 4h8H6
> 4h8H7

Размерный ряд: Втулки скольжения SF-2 (ячеистая поверхность), метрические размеры

Показано 273 из 273
ОбозначениеВнутренний диаметр d, ммНаружный диаметр D, ммДлина L, ммПримечаниеДиаметр смазочного отверстия H (мин.), мм
SF-2 6x8x8688без смазочного отверстия—
SF-2 6x8x106810без смазочного отверстия—
SF-2 7x9x107910без смазочного отверстия—
SF-2 8x10x88108—3
SF-2 8x10x1081010—3
SF-2 8x10x1281012—3
SF-2 10x12x810128—3
SF-2 10x12x10101210—3
SF-2 10x12x12101212—3
SF-2 10x12x15101215—3
SF-2 10x12x20101220—3
SF-2 12x14x10121410—3
SF-2 12x14x12121412—3
SF-2 12x14x15121415—3
SF-2 12x14x20121420—3
SF-2 12x14x25121425—3
SF-2 13x15x10131510—3
SF-2 14x16x14141614—3
SF-2 14x16x15141615—3
SF-2 14x16x20141620—3
SF-2 14x16x22141622—3
SF-2 14x16x25141625—3
SF-2 14x16x32141632—3
SF-2 15x17x10151710—3
SF-2 15x17x12151712—3
SF-2 15x17x15151715—3
SF-2 15x17x20151720—3
SF-2 15x17x25151725—3
SF-2 16x18x10161810—3
SF-2 16x18x12161812—3
SF-2 16x18x15161815—3
SF-2 16x18x16161816—3
SF-2 16x18x20161820—3
SF-2 16x18x25161825—3
SF-2 18x20x15182015—3
SF-2 18x20x18182018—3
SF-2 18x20x20182020—3
SF-2 18x20x25182025—3
SF-2 20x23x10202310—3
SF-2 20x23x12202312—3
SF-2 20x23x15202315—3
SF-2 20x23x17202317—3
SF-2 20x23x20202320—3
SF-2 20x23x25202325—3
SF-2 20x23x30202330—3
SF-2 22x25x15222515—3
SF-2 22x25x20222520—3
SF-2 22x25x22222522—3
SF-2 22x25x25222525—3
SF-2 22x25x30222530—3
SF-2 24x27x15242715—4
SF-2 24x27x20242720—4
SF-2 24x27x25242725—4
SF-2 24x27x30242730—4
SF-2 25x28x10252810—4
SF-2 25x28x15252815—4
SF-2 25x28x20252820—4
SF-2 25x28x25252825—4
SF-2 25x28x30252830—4
SF-2 25x28x40252840—4
SF-2 25x28x50252850—4
SF-2 28x31x30283130—4
SF-2 28x32x20283220—4
SF-2 28x32x25283225—4
SF-2 28x32x28283228—4
SF-2 28x32x30283230—4
SF-2 30x34x15303415—4
SF-2 30x34x20303420—4
SF-2 30x34x25303425—4
SF-2 30x34x30303430—4
SF-2 30x34x40303440—4
SF-2 32x36x20323620—4
SF-2 32x36x25323625—4
SF-2 32x36x30323630—4
SF-2 32x36x35323635—4
SF-2 32x36x40323640—4
SF-2 35x39x15353915—4
SF-2 35x39x20353920—4
SF-2 35x39x25353925—4
SF-2 35x39x30353930—4
SF-2 35x39x35353935—4
SF-2 35x39x40353940—4
SF-2 35x39x50353950—4
SF-2 36x40x35364035—4
SF-2 37x41x20374120—4
SF-2 37x41x30374130—4
SF-2 40x44x20404420—4
SF-2 40x44x25404425—4
SF-2 40x44x30404430—4
SF-2 40x44x40404440—4
SF-2 40x44x50404450—4
SF-2 45x50x20455020—5
SF-2 45x50x25455025—5
SF-2 45x50x30455030—5
SF-2 45x50x35455035—5
SF-2 45x50x40455040—5
SF-2 45x50x45455045—5
SF-2 45x50x50455050—5
SF-2 50x55x20505520—5
SF-2 50x55x25505525—5
SF-2 50x55x30505530—5
SF-2 50x55x40505540—5
SF-2 50x55x50505550—5
SF-2 50x55x55505555—5
SF-2 50x55x60505560—5
SF-2 55x60x20556020—6
SF-2 55x60x25556025—6
SF-2 55x60x30556030—6
SF-2 55x60x40556040—6
SF-2 55x60x50556050—6
SF-2 55x60x55556055—6
SF-2 55x60x60556060—6
SF-2 60x65x30606530—6
SF-2 60x65x40606540—6
SF-2 60x65x50606550—6
SF-2 60x65x60606560—6
SF-2 60x65x70606570—6
SF-2 65x70x30657030—6
SF-2 65x70x40657040—6
SF-2 65x70x50657050—6
SF-2 65x70x60657060—6
SF-2 65x70x65657065—6
SF-2 65x70x70657070—6
SF-2 70x75x30707530—6
SF-2 70x75x40707540—6
SF-2 70x75x50707550—6
SF-2 70x75x60707560—6
SF-2 70x75x65707565—6
SF-2 70x75x70707570—6
SF-2 70x75x80707580—6
SF-2 75x80x40758040—6
SF-2 75x80x60758060—6
SF-2 75x80x75758075—6
SF-2 75x80x80758080—6
SF-2 80x85x40808540—6
SF-2 80x85x50808550—6
SF-2 80x85x55808555—6
SF-2 80x85x60808560—6
SF-2 80x85x80808580—6
SF-2 80x85x1008085100—6
SF-2 85x90x30859030—6
SF-2 85x90x40859040—6
SF-2 85x90x50859050—6
SF-2 85x90x60859060—6
SF-2 85x90x80859080—6
SF-2 85x90x85859085—6
SF-2 85x90x1008590100—6
SF-2 90x95x40909540—6
SF-2 90x95x60909560—6
SF-2 90x95x80909580—6
SF-2 90x95x90909590—6
SF-2 90x95x1009095100—6
SF-2 95x100x309510030—6
SF-2 95x100x609510060—6
SF-2 95x100x10095100100—6
SF-2 100x105x3010010530—6
SF-2 100x105x4010010540—6
SF-2 100x105x5010010550—6
SF-2 100x105x6010010560—6
SF-2 100x105x8010010580—6
SF-2 100x105x9010010590—6
SF-2 100x105x9510010595—6
SF-2 100x105x100100105100—6
SF-2 100x105x115100105115—6
SF-2 105x110x5010511050—7
SF-2 105x110x6010511060—7
SF-2 105x110x8010511080—7
SF-2 105x110x9510511095—7
SF-2 105x110x105105110105—7
SF-2 105x110x110105110110—7
SF-2 105x110x115105110115—7
SF-2 110x115x3011011530—7
SF-2 110x115x5011011550—7
SF-2 110x115x6011011560—7
SF-2 110x115x8011011580—7
SF-2 110x115x9511011595—7
SF-2 110x115x110110115110—7
SF-2 110x115x115110115115—7
SF-2 115x120x5011512050—7
SF-2 115x120x7011512070—7
SF-2 120x125x4012012540—7
SF-2 120x125x6012012560—7
SF-2 120x125x8012012580—7
SF-2 120x125x100120125100—7
SF-2 120x125x110120125110—7
SF-2 120x125x120120125120—7
SF-2 125x130x5012513050—7
SF-2 125x130x6012513060—7
SF-2 125x130x8012513080—7
SF-2 125x130x100125130100—7
SF-2 125x130x110125130110—7
SF-2 125x130x125125130125—7
SF-2 130x135x5013013550—7
SF-2 130x135x6013013560—7
SF-2 130x135x8013013580—7
SF-2 130x135x100130135100—7
SF-2 130x135x130130135130—7
SF-2 135x140x3013514030—7
SF-2 135x140x6013514060—7
SF-2 135x140x8013514080—7
SF-2 140x145x5014014550—7
SF-2 140x145x6014014560—7
SF-2 140x145x8014014580—7
SF-2 140x145x100140145100—7
SF-2 140x145x140140145140—7
SF-2 150x155x5015015550—7
SF-2 150x155x6015015560—7
SF-2 150x155x8015015580—7
SF-2 150x155x100150155100—7
SF-2 150x155x150150155150—7
SF-2 160x165x5016016550—7
SF-2 160x165x6016016560—7
SF-2 160x165x8016016580—7
SF-2 160x165x100160165100—7
SF-2 160x165x160160165160—7
SF-2 170x175x5017017550—7
SF-2 170x175x6017017560—7
SF-2 170x175x8017017580—7
SF-2 170x175x100170175100—7
SF-2 170x175x170170175170—7
SF-2 180x185x5018018550—7
SF-2 180x185x6018018560—7
SF-2 180x185x8018018580—7
SF-2 180x185x100180185100—7
SF-2 180x185x180180185180—7
SF-2 190x195x5019019550—7
SF-2 190x195x6019019560—7
SF-2 190x195x8019019580—7
SF-2 190x195x100190195100—7
SF-2 190x195x120190195120—7
SF-2 190x195x190190195190—7
SF-2 200x205x5020020550—7
SF-2 200x205x6020020560—7
SF-2 200x205x8020020580—7
SF-2 200x205x100200205100—7
SF-2 200x205x120200205120—7
SF-2 200x205x200200205200—7
SF-2 220x225x5022022550—7
SF-2 220x225x6022022560—7
SF-2 220x225x8022022580—7
SF-2 220x225x100220225100—7
SF-2 220x225x120220225120—7
SF-2 220x225x220220225220—7
SF-2 240x245x5024024550—7
SF-2 240x245x6024024560—7
SF-2 240x245x8024024580—7
SF-2 240x245x100240245100—7
SF-2 240x245x120240245120—7
SF-2 240x245x240240245240—7
SF-2 250x255x5025025550—7
SF-2 250x255x6025025560—7
SF-2 250x255x8025025580—7
SF-2 250x255x100250255100—7
SF-2 250x255x120250255120—7
SF-2 250x255x250250255250—7
SF-2 260x265x5026026550—7
SF-2 260x265x6026026560—7
SF-2 260x265x8026026580—7
SF-2 260x265x100260265100—7
SF-2 260x265x120260265120—7
SF-2 260x265x260260265260—7
SF-2 280x285x5028028550—7
SF-2 280x285x6028028560—7
SF-2 280x285x8028028580—7
SF-2 280x285x100280285100—7
SF-2 280x285x120280285120—7
SF-2 280x285x280280285280—7
SF-2 300x305x5030030550—7
SF-2 300x305x6030030560—7
SF-2 300x305x8030030580—7
SF-2 300x305x100300305100—7
SF-2 300x305x120300305120—7
SF-2 300x305x300300305300—7
Источник данных: Каталог ISB Втулки и пластины скольжения, стр. 44–45 (PDF). Производитель вправе изменять конструкцию и характеристики; точные данные для заказа уточняйте при запросе.
