Фланцевые втулки скольжения BG1-F (бронза и графит), метрические размеры ISB
Фланцевые втулки BG1-F с графитовыми вставками: d от 8 до 120 мм.
Втулки с твёрдой смазкой BG имеют основу (по умолчанию — бронза BG2) с полостями, заполненными твёрдым смазочным материалом, как правило графитом. По запросу основа может быть из латуни (BG1), чугуна (BG4), стали (BG5) и биметаллического сплава (BG3). Такая конструкция самосмазывающаяся и обеспечивает долгий срок службы и стабильные характеристики.
Втулки BG применяются, когда невозможно подавать смазку снаружи, когда нужна самосмазывающаяся стандартная втулка или когда рабочая температура очень высока или очень низка: в металлургии, горнорудной и судостроительной промышленности, в гидротурбинах, в средах с коррозионными агентами и химическими веществами. Выпускаются цилиндрическими, фланцевыми, в виде подкладных колец и плит скольжения.
Материалы основы: BG1 — высокопрочная латунь CuZn25Al6Fe3Mn3 (непрерывное литьё, конвейеры металлургии, высоковольтные выключатели, подъёмные устройства, туннельные сушилки, механизмы подъёма якоря); BG2 — бронза CuSn6Zn6Pb3 (малые нагрузки при высокой температуре: хлебопекарные печи, оборудование лёгкой промышленности); BG3 — сталь со спечённым слоем CuSn6Zn6Pb3 (дешевле BG2, выше стойкость к сжатию, края можно приваривать; металлургические и строительные машины); BG4 — чугун GJL-250 (экономичный вариант, прессы и литьё пластмасс под давлением); BG5 — сталь 100Cr6 (грузоподъёмные механизмы, лебёдки, краны; не подходит для воды, кислот и щелочей).
Допуски: d (E7), D (r6), t 0/-0,1, L -0,10/-0,30 мм. Рекомендуемые монтажные допуски: корпус H7, вал d8 / e7 / f7. Для заказа указывать: BG-F.. тип 1/2/3/4/5 + d + D + L.
- Радиальная и осевая нагрузка
- Для заказа указывать: BG-F.. тип 1/2/3/4/5 + d + D + L
| Изделий в серии | 124 |

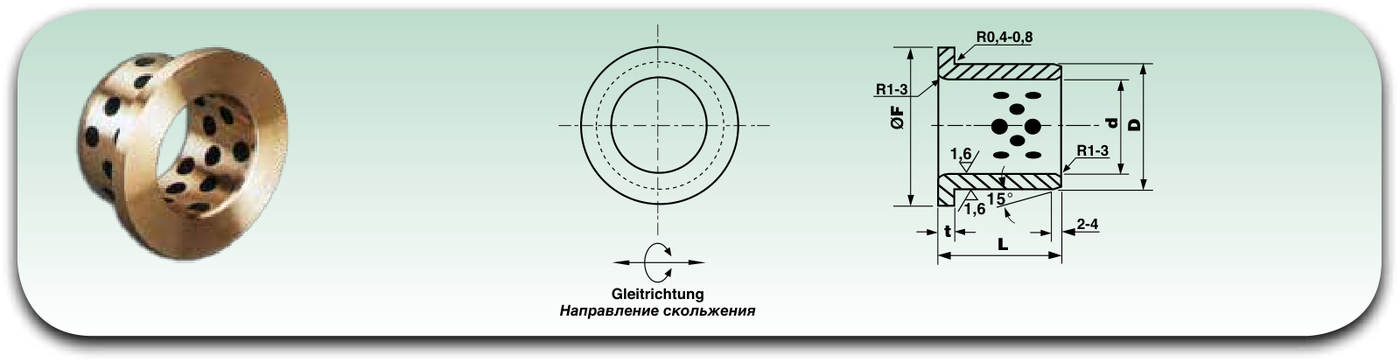

Чертежи и схемы
Свойства материалов втулок BG
| Показатель | BG1 | BG2 | BG3 | BG4 | BG5 |
|---|---|---|---|---|---|
| Состав | CuZn25Al6Fe3Mn3 | CuSn6Zn6Pb3 | сталь + CuSn6Zn6Pb3 | GJL-250 | 100Cr6 |
| Твёрдость | 210–250 HB | 80–120 HB | 60–90 HB | 180–230 HB | 55–60 HRC (550–600 HB) |
| Максимальная температура, °C | 300 | 350 | 300 | 400 | 350 |
| Максимальная нагрузка, Н/мм² | 100 | 60 | 70 | 60 | 250 |
| Коэффициент трения | < 0,16 | < 0,15 | < 0,14 | < 0,18 | < 0,17 |
| Максимальная скорость без смазки, м/с | 0,4 | 2 | 2 | 0,5 | 0,1 |
| Максимальная скорость с жидкой смазкой, м/с | 5 | 10 | 10 | 5 | 3 |
| Максимальный Pv без смазки, Н/мм²·м/с | 1,8 | 0,5 | 0,6 | 0,8 | 2,5 |
| Максимальный Pv с жидкой смазкой, Н/мм²·м/с | 3,8 | 3,8 | 3,8 | 3,8 | 3,8 |
Допуски втулок BG1, BG2, BG4-AF: внутренний диаметр d и наружный диаметр D
| Внутренний диаметр d, мм | Допуск d, мм | Наружный диаметр D, мм | Допуск D, мм |
|---|---|---|---|
| 6 < d ≤ 10 | +0,028 / +0,013 | 10 < D ≤ 18 | +0,018 / +0,007 |
| 10 < d ≤ 18 | +0,034 / +0,016 | 18 < D ≤ 30 | +0,021 / +0,008 |
| 18 < d ≤ 30 | +0,041 / +0,020 | 30 < D ≤ 50 | +0,025 / +0,009 |
| 30 < d ≤ 50 | +0,050 / +0,025 | 50 < D ≤ 80 | +0,030 / +0,011 |
| 50 < d ≤ 80 | +0,060 / +0,030 | 80 < D ≤ 120 | +0,035 / +0,013 |
| 80 < d ≤ 120 | +0,071 / +0,036 | 120 < D ≤ 180 | +0,040 / +0,015 |
| 120 < d ≤ 160 | +0,083 / +0,043 | — | — |
Допуски фланцевых втулок BG1-F, BG2-F: внутренний диаметр d и наружный диаметр D
| Внутренний диаметр d, мм | Допуск d, мм | Наружный диаметр D, мм | Допуск D, мм |
|---|---|---|---|
| 6 < d ≤ 10 | +0,040 / +0,025 | 10 < D ≤ 18 | +0,0348 / +0,023 |
| 10 < d ≤ 18 | +0,050 / +0,032 | 18 < D ≤ 30 | +0,041 / +0,028 |
| 18 < d ≤ 30 | +0,061 / +0,040 | 30 < D ≤ 50 | +0,050 / +0,034 |
| 30 < d ≤ 50 | +0,075 / +0,050 | 50 < D ≤ 65 | +0,060 / +0,041 |
| 50 < d ≤ 80 | +0,090 / +0,060 | 65 < D ≤ 80 | +0,062 / +0,043 |
| 80 < d ≤ 120 | +0,107 / +0,072 | 81 < D ≤ 100 | +0,073 / +0,051 |
| — | — | 101 < D ≤ 120 | +0,054 / +0,022 |
| — | — | 120 < D ≤ 140 | +0,088 / +0,063 |
Допуски втулок BG4, BG4-F: внутренний диаметр d и наружный диаметр D
| Внутренний диаметр d, мм | Допуск d, мм | Наружный диаметр D, мм | Допуск D, мм |
|---|---|---|---|
| 18 < d ≤ 30 | +0,021 / 0 | 30 < D ≤ 50 | ± 0,008 |
| 30 < d ≤ 50 | +0,025 / 0 | 50 < D ≤ 80 | ± 0,0095 |
| 50 < d ≤ 80 | +0,030 / 0 | 80 < D ≤ 120 | ± 0,011 |
| 80 < d ≤ 120 | +0,035 / 0 | 120 < D ≤ 140 | ± 0,0125 |
Рекомендуемые монтажные допуски втулок BG1 и BG1-F
| Корпус | Вал |
|---|---|
| H7 | d8 (тяжёлая нагрузка) |
| — | e7 (лёгкая нагрузка) |
| — | f7 (высокая точность) |
