Полосы NSTR-1 (ячеистая поверхность), метрические размеры ISB
Полосы SF-2 с ячеистой поверхностью длиной 500 мм, шириной 120 и 180 мм.
Полосы NSTR-1 — заготовки из материала SF-2 с ячеистой поверхностью (в поверхности предусмотрены выемки для смазочного материала). Допуски: L ±1, W ±1, T -0,05 мм. Для заказа указывать обозначение.
- Заготовки с ячеистой поверхностью
| Изделий в серии | 5 |

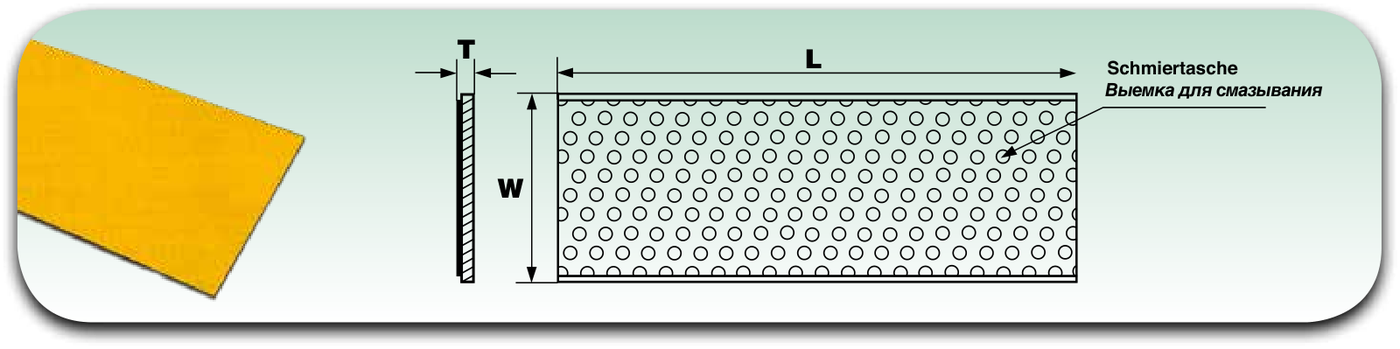

Чертежи и схемы
Размерный ряд: Полосы NSTR-1 (ячеистая поверхность), метрические размеры
Показано 5 из 5
| Обозначение | Длина L, мм | Ширина W, мм | Толщина T, мм |
|---|---|---|---|
| NSTR-1 10120 | 500 | 120 | 0,99 |
| NSTR-1 10180 | 500 | 180 | 0,99 |
| NSTR-1 15180 | 500 | 180 | 1,48 |
| NSTR-1 20180 | 500 | 180 | 1,97 |
| NSTR-1 25180 | 500 | 180 | 2,46 |
