Полосы NSTR-3 (конструкция с припуском и не ячеистой поверхностью), метрические размеры ISB
Полосы SF-2 с припуском на обработку и гладкой (не ячеистой) поверхностью.
Полосы NSTR-3 — заготовки из материала SF-2: основа выполнена с припуском на механическую обработку, поверхность скольжения без ячеек. Допуски: L ±1, W ±1, T -0,05 мм.
- Припуск на механическую обработку
- Поверхность без ячеек
| Изделий в серии | 5 |

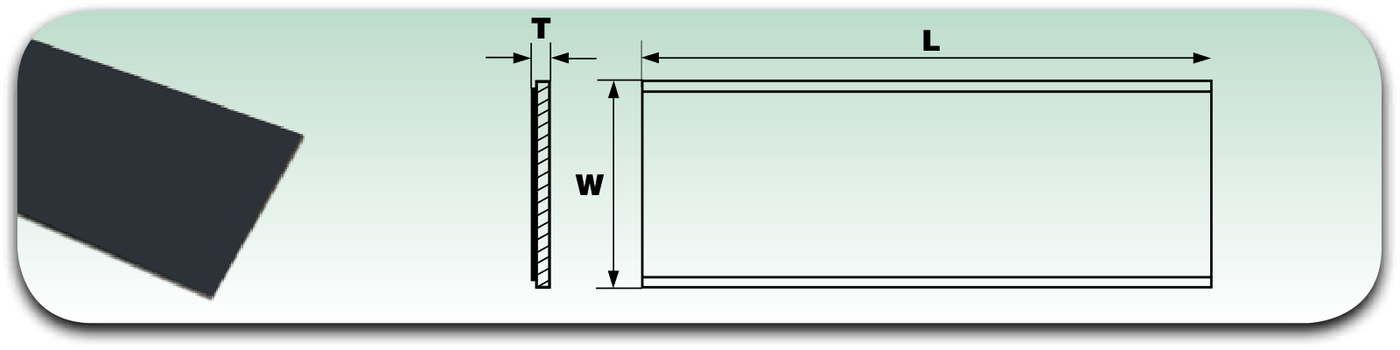

Чертежи и схемы
Размерный ряд: Полосы NSTR-3 (конструкция с припуском и не ячеистой поверхностью), метрические размеры
Показано 5 из 5
| Обозначение | Длина L, мм | Ширина W, мм | Толщина T, мм |
|---|---|---|---|
| NSTR-3 10120 | 500 | 120 | 1,11 |
| NSTR-3 10180 | 500 | 180 | 1,11 |
| NSTR-3 15180 | 500 | 180 | 1,61 |
| NSTR-3 20180 | 500 | 180 | 2,11 |
| NSTR-3 25180 | 500 | 180 | 2,63 |
