Плиты скольжения BG1-SP (бронза и графит), метрические размеры ISB
Плоские плиты скольжения BG1-SP с графитовыми вставками: от 18 x 75 до 75 x 500 мм.
Втулки с твёрдой смазкой BG имеют основу (по умолчанию — бронза BG2) с полостями, заполненными твёрдым смазочным материалом, как правило графитом. По запросу основа может быть из латуни (BG1), чугуна (BG4), стали (BG5) и биметаллического сплава (BG3). Такая конструкция самосмазывающаяся и обеспечивает долгий срок службы и стабильные характеристики.
Втулки BG применяются, когда невозможно подавать смазку снаружи, когда нужна самосмазывающаяся стандартная втулка или когда рабочая температура очень высока или очень низка: в металлургии, горнорудной и судостроительной промышленности, в гидротурбинах, в средах с коррозионными агентами и химическими веществами. Выпускаются цилиндрическими, фланцевыми, в виде подкладных колец и плит скольжения.
Плиты BG1-SP крепятся винтами; число и расположение отверстий приведено в таблице. Допуски: W 0/-0,2 мм, L 0/-0,2 мм (для длины 500 мм — 0/-0,5). Для заказа указывать обозначение + тип 1/2/3/4/5.
- Плоские направляющие скольжения
- Для заказа указывать: обозначение + тип 1/2/3/4/5
| Изделий в серии | 40 |

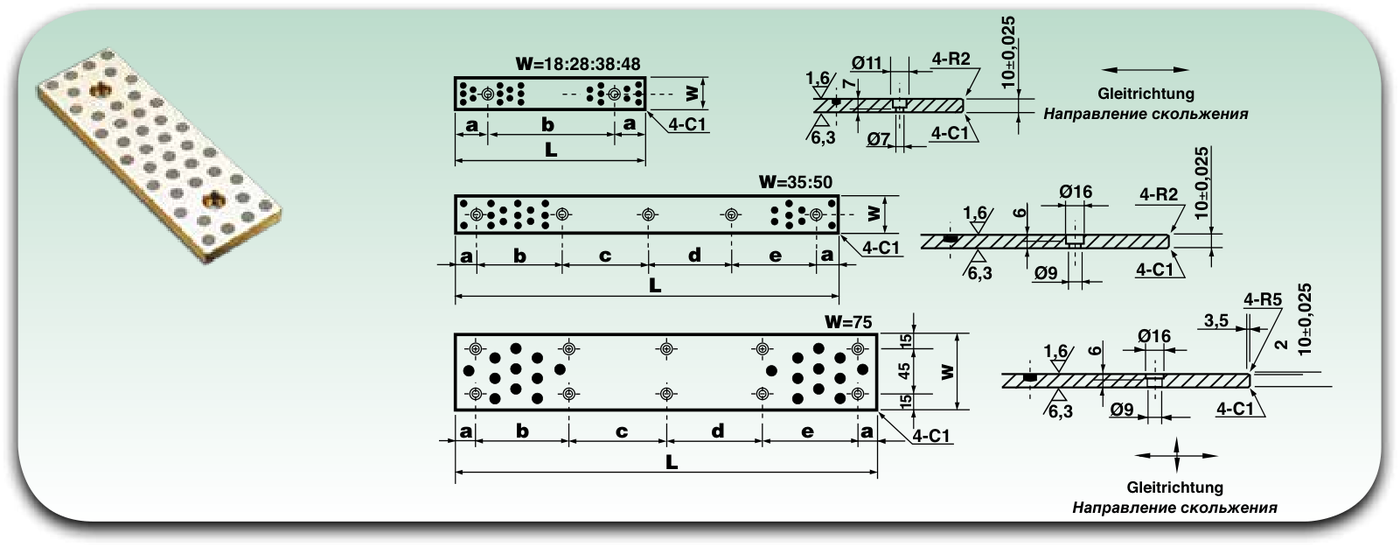

Чертежи и схемы
Свойства материалов втулок BG
| Показатель | BG1 | BG2 | BG3 | BG4 | BG5 |
|---|---|---|---|---|---|
| Состав | CuZn25Al6Fe3Mn3 | CuSn6Zn6Pb3 | сталь + CuSn6Zn6Pb3 | GJL-250 | 100Cr6 |
| Твёрдость | 210–250 HB | 80–120 HB | 60–90 HB | 180–230 HB | 55–60 HRC (550–600 HB) |
| Максимальная температура, °C | 300 | 350 | 300 | 400 | 350 |
| Максимальная нагрузка, Н/мм² | 100 | 60 | 70 | 60 | 250 |
| Коэффициент трения | < 0,16 | < 0,15 | < 0,14 | < 0,18 | < 0,17 |
| Максимальная скорость без смазки, м/с | 0,4 | 2 | 2 | 0,5 | 0,1 |
| Максимальная скорость с жидкой смазкой, м/с | 5 | 10 | 10 | 5 | 3 |
| Максимальный Pv без смазки, Н/мм²·м/с | 1,8 | 0,5 | 0,6 | 0,8 | 2,5 |
| Максимальный Pv с жидкой смазкой, Н/мм²·м/с | 3,8 | 3,8 | 3,8 | 3,8 | 3,8 |
Размерный ряд: Плиты скольжения BG1-SP (бронза и графит), метрические размеры
| Обозначение | Ширина W, мм | Длина L, мм | Расстояние между отверстиями a, мм | Расстояние между отверстиями b, мм | Число отверстий | Резьба отверстий | Расстояние между отверстиями c, мм | Расстояние между отверстиями d, мм | Расстояние между отверстиями e, мм |
|---|---|---|---|---|---|---|---|---|---|
| BG1-SP 18-75 | 18 | 75 | 15 | 45 | 2 | M6 | — | — | — |
| BG1-SP 18-100 | 18 | 100 | 25 | 50 | 2 | M6 | — | — | — |
| BG1-SP 18-125 | 18 | 125 | 25 | 75 | 2 | M6 | — | — | — |
| BG1-SP 18-150 | 18 | 150 | 25 | 100 | 2 | M6 | — | — | — |
| BG1-SP 18-160 | 18 | 160 | 25 | 110 | 2 | M6 | — | — | — |
| BG1-SP 18-220 | 18 | 220 | 50 | 120 | 2 | M6 | — | — | — |
| BG1-SP 28-75 | 28 | 75 | 15 | 45 | 2 | M6 | — | — | — |
| BG1-SP 28-100 | 28 | 100 | 25 | 50 | 2 | M6 | — | — | — |
| BG1-SP 28-125 | 28 | 125 | 25 | 75 | 2 | M6 | — | — | — |
| BG1-SP 28-150 | 28 | 150 | 25 | 100 | 2 | M6 | — | — | — |
| BG1-SP 28-160 | 28 | 160 | 25 | 110 | 2 | M6 | — | — | — |
| BG1-SP 28-220 | 28 | 220 | 50 | 120 | 2 | M6 | — | — | — |
| BG1-SP 35-100 | 35 | 100 | 20 | 60 | 2 | M8 | — | — | — |
| BG1-SP 35-150 | 35 | 150 | 20 | 55 | 3 | M8 | 55 | — | — |
| BG1-SP 35-200 | 35 | 200 | 20 | 55 | 4 | M8 | 50 | 55 | — |
| BG1-SP 35-250 | 35 | 250 | 20 | 70 | 4 | M8 | 70 | 70 | — |
| BG1-SP 35-300 | 35 | 300 | 20 | 65 | 5 | M8 | 65 | 65 | 65 |
| BG1-SP 35-350 | 35 | 350 | 20 | 80 | 5 | M8 | 75 | 75 | 80 |
| BG1-SP 38-75 | 38 | 75 | 15 | 45 | 2 | M6 | — | — | — |
| BG1-SP 38-100 | 38 | 100 | 25 | 50 | 2 | M6 | — | — | — |
| BG1-SP 38-125 | 38 | 125 | 25 | 75 | 2 | M6 | — | — | — |
| BG1-SP 38-150 | 38 | 150 | 25 | 100 | 2 | M6 | — | — | — |
| BG1-SP 38-160 | 38 | 160 | 25 | 110 | 2 | M6 | — | — | — |
| BG1-SP 38-220 | 38 | 220 | 50 | 120 | 2 | M6 | — | — | — |
| BG1-SP 48-75 | 48 | 75 | 15 | 45 | 2 | M6 | — | — | — |
| BG1-SP 48-100 | 48 | 100 | 25 | 50 | 2 | M6 | — | — | — |
| BG1-SP 48-125 | 48 | 125 | 25 | 75 | 2 | M6 | — | — | — |
| BG1-SP 48-150 | 48 | 150 | 25 | 100 | 2 | M6 | — | — | — |
| BG1-SP 50-100 | 50 | 100 | 20 | 60 | 2 | M8 | — | — | — |
| BG1-SP 50-150 | 50 | 150 | 20 | 55 | 3 | M8 | 55 | — | — |
| BG1-SP 50-200 | 50 | 200 | 20 | 55 | 4 | M8 | 50 | 55 | — |
| BG1-SP 50-250 | 50 | 250 | 20 | 70 | 4 | M8 | 70 | 70 | — |
| BG1-SP 50-300 | 50 | 300 | 20 | 65 | 5 | M8 | 65 | 65 | 65 |
| BG1-SP 50-400 | 50 | 400 | 20 | 90 | 5 | M8 | 90 | 90 | 90 |
| BG1-SP 75-150 | 75 | 150 | 20 | 110 | 4 | M8 | — | — | — |
| BG1-SP 75-200 | 75 | 200 | 20 | 80 | 6 | M8 | 80 | — | — |
| BG1-SP 75-250 | 75 | 250 | 20 | 105 | 6 | M8 | 105 | — | — |
| BG1-SP 75-300 | 75 | 300 | 20 | 85 | 8 | M8 | 90 | 85 | — |
| BG1-SP 75-400 | 75 | 400 | 20 | 120 | 8 | M8 | 120 | 120 | — |
| BG1-SP 75-500 | 75 | 500 | 20 | 115 | 10 | M8 | 115 | 115 | 115 |
