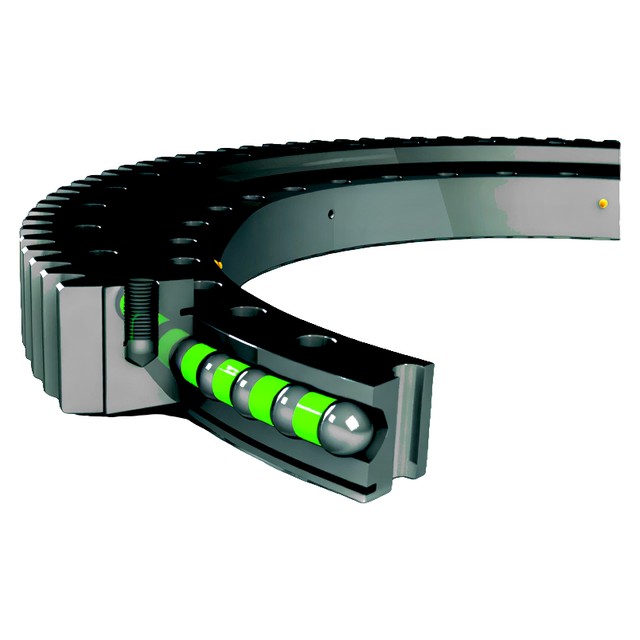

Опорно-поворотные подшипники ISB EB1.25 S: однорядные шариковые, наружное зубчатое зацепление, стандартная серия
Серия EB1.25 S: однорядные шариковые, наружное зубчатое зацепление, стандартная серия. Типоразмеров в таблице: 11.
Опорно-поворотные подшипники ISB серии EB1.25 S: однорядные шариковые, наружное зубчатое зацепление, стандартная серия.
Материал: C45 (закалка с отпуском, Q+T).
Осевой и радиальный зазоры указаны на техническом чертеже.
Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке.
Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4/6 шт., резьба M10x1.
- Материал: C45 (закалка с отпуском, Q+T)
- Осевой и радиальный зазоры указаны на техническом чертеже
- Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке
- Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4/6 шт., резьба M10x1
| Изделий в серии | 11 |

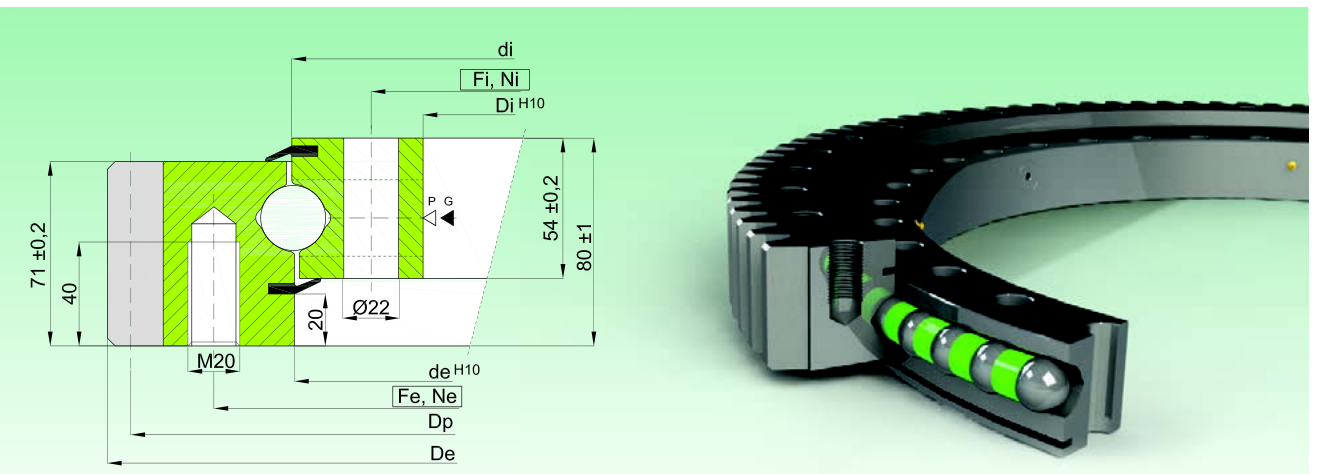

Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB EB1.25 S: однорядные шариковые, наружное зубчатое зацепление, стандартная серия
Показано 11 из 11
| Обозначение | Номер кривой нагрузки | De, мм | de, мм | di, мм | Di, мм | Fe, мм | Ne (число отверстий наружного кольца) | Fi, мм | Ni (число отверстий внутреннего кольца) | Модуль зубьев m, мм | Число зубьев Z | Делительный диаметр Dp, мм | Допускаемое усилие на зуб fz, номинальное, кН | Допускаемое усилие на зуб fz, максимальное, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EB1.25.0455.200-1STPN | 1 | 590,4 | 454 | 456 | 355 | 516 | 18 | 395 | 18 | 8 | 72 | 576 | 38,6 | 77,2 | 74 |
| EB1.25.0555.200-1STPN | 2 | 694,4 | 554 | 556 | 455 | 616 | 20 | 495 | 20 | 8 | 85 | 680 | 38,6 | 77,2 | 93 |
| EB1.25.0655.200-1STPN | 3 | 798,4 | 654 | 656 | 555 | 716 | 24 | 595 | 24 | 8 | 98 | 784 | 38,6 | 77,2 | 111 |
| EB1.25.0755.200-1STPN | 4 | 898 | 754 | 756 | 655 | 816 | 24 | 695 | 24 | 9 | 98 | 882 | 43,4 | 86,8 | 125 |
| EB1.25.0855.200-1STPN | 5 | 997 | 854 | 856 | 755 | 916 | 28 | 795 | 28 | 9 | 109 | 981 | 43,4 | 86,8 | 145 |
| EB1.25.0955.200-1STPN | 6 | 1096 | 954 | 956 | 855 | 1016 | 30 | 895 | 30 | 9 | 120 | 1080 | 43,4 | 86,8 | 155 |
| EB1.25.1055.200-1STPN | 7 | 1198 | 1054 | 1056 | 955 | 1116 | 30 | 995 | 30 | 10 | 118 | 1180 | 48,3 | 96,6 | 171 |
| EB1.25.1155.200-1STPN | 8 | 1298 | 1154 | 1156 | 1055 | 1216 | 36 | 1095 | 36 | 10 | 128 | 1280 | 48,3 | 96,6 | 186 |
| EB1.25.1255.200-1STPN | 9 | 1398 | 1254 | 1256 | 1155 | 1316 | 42 | 1195 | 42 | 10 | 138 | 1380 | 48,3 | 96,6 | 201 |
| EB1.25.1355.200-1STPN | 10 | 1498 | 1354 | 1356 | 1255 | 1416 | 42 | 1295 | 42 | 10 | 148 | 1480 | 48,3 | 96,6 | 218 |
| EB1.25.1455.200-1STPN | 11 | 1598 | 1454 | 1456 | 1355 | 1516 | 48 | 1395 | 48 | 10 | 158 | 1580 | 48,3 | 96,6 | 233 |
