Опорно-поворотные подшипники ISB ZR3.20/25: трёхрядные роликовые, внутреннее зубчатое зацепление
Серия ZR3.20/25: трёхрядные роликовые, внутреннее зубчатое зацепление. Типоразмеров в таблице: 10.
Опорно-поворотные подшипники ISB серии ZR3.20/25: трёхрядные роликовые, внутреннее зубчатое зацепление.
Материал: 42CrMo4 (закалка с отпуском, Q+T).
Изготавливаются с положительным зазором.
Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке.
- Материал: 42CrMo4 (закалка с отпуском, Q+T)
- Изготавливаются с положительным зазором
- Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке
| Изделий в серии | 10 |

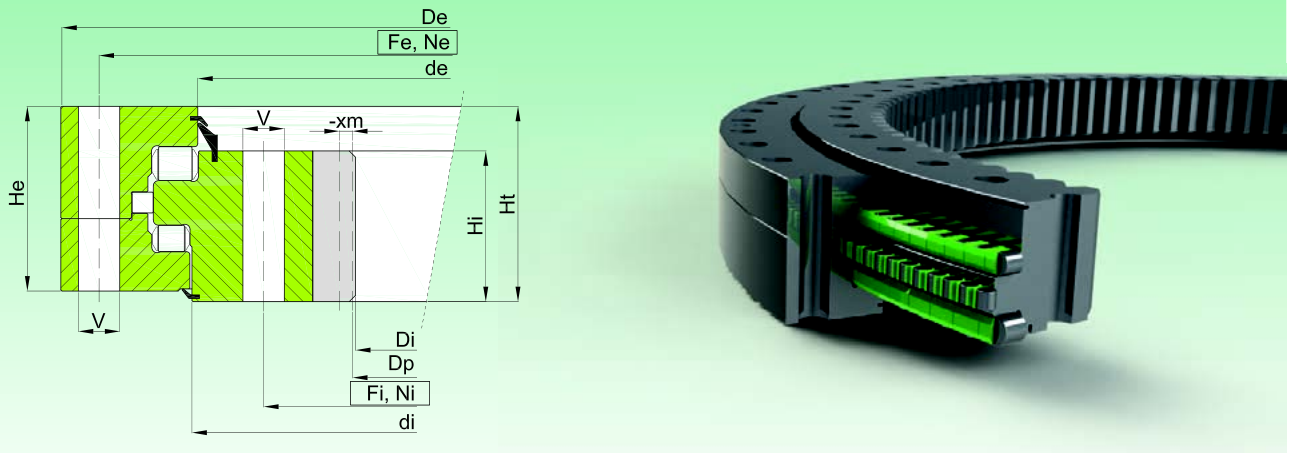

Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB ZR3.20/25: трёхрядные роликовые, внутреннее зубчатое зацепление
Показано 10 из 10
| Обозначение | Номер кривой нагрузки | De, мм | de, мм | di, мм | Di, мм | He, мм | Hi, мм | Ht, мм | Fe, мм | Fi, мм | N (число отверстий) | V, мм | Модуль зубьев m, мм | Число зубьев Z | Смещение профиля x, мм | Делительный диаметр Dp, мм | Допускаемое усилие на зуб fz, номинальное, кН | Допускаемое усилие на зуб fz, максимальное, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZR3.20.1250.400-1SPPN | 1 | 1397 | 1219 | 1218 | 1032 | 123 | 106 | 132 | 1345 | 1145 | 36 | 26 | 12 | 87 | -0,5 | 1044 | 117 | 214 | 539 |
| ZR3.20.1400.400-1SPPN | 2 | 1547 | 1369 | 1368 | 1162 | 123 | 106 | 132 | 1495 | 1295 | 36 | 26 | 14 | 84 | -0,5 | 1176 | 146 | 269 | 630 |
| ZR3.20.1600.400-1SPPN | 3 | 1747 | 1569 | 1568 | 1372 | 123 | 106 | 132 | 1695 | 1495 | 40 | 26 | 14 | 99 | -0,5 | 1386 | 146 | 269 | 705 |
| ZR3.20.1800.400-1SPPN | 4 | 1947 | 1769 | 1768 | 1552 | 123 | 106 | 132 | 1895 | 1695 | 46 | 26 | 16 | 98 | -0,5 | 1568 | 175 | 319 | 829 |
| ZR3.20.2000.400-1SPPN | 5 | 2147 | 1969 | 1968 | 1760 | 123 | 106 | 132 | 2095 | 1895 | 54 | 26 | 16 | 111 | -0,5 | 1776 | 175 | 319 | 902 |
| ZR3.25.1800.400-1SPPN | 6 | 1981 | 1763 | 1774 | 1520 | 138 | 117 | 147 | 1915 | 1675 | 36 | 33 | 16 | 96 | -0,5 | 1536 | 185 | 342 | 1101 |
| ZR3.25.2000.400-1SPPN | 7 | 2181 | 1963 | 1974 | 1728 | 138 | 117 | 147 | 2115 | 1875 | 44 | 33 | 16 | 109 | -0,5 | 1744 | 185 | 342 | 1202 |
| ZR3.25.2240.400-1SPPN | 8 | 2421 | 2203 | 2214 | 1944 | 138 | 117 | 147 | 2355 | 2115 | 48 | 33 | 18 | 109 | -0,5 | 1962 | 217 | 394 | 1406 |
| ZR3.25.2500.400-1SPPN | 9 | 2681 | 2463 | 2474 | 2214 | 138 | 117 | 147 | 2615 | 2375 | 54 | 33 | 18 | 124 | -0,5 | 2232 | 217 | 394 | 1545 |
| ZR3.25.2800.400-1SPPN | 10 | 2981 | 2763 | 2774 | 2500 | 138 | 117 | 147 | 2915 | 2675 | 60 | 33 | 20 | 126 | -0,5 | 2520 | 248 | 449 | 1767 |
