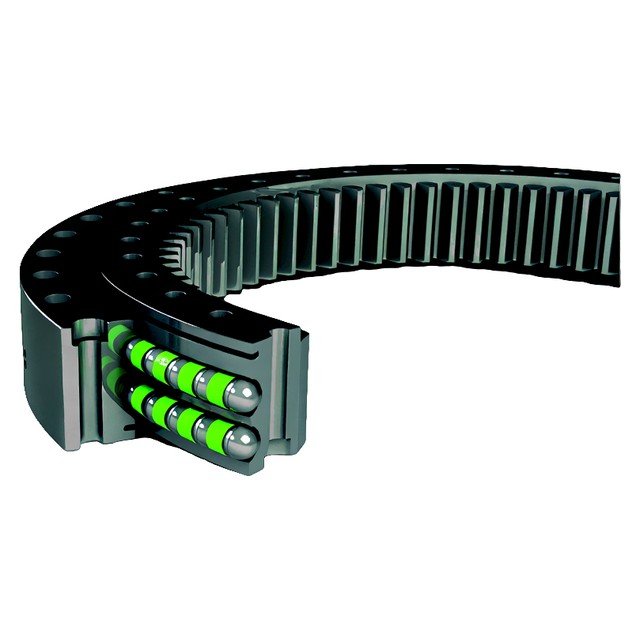

Опорно-поворотные подшипники ISB ZB2.22 S: двухрядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Серия ZB2.22 S: двухрядные шариковые, внутреннее зубчатое зацепление, стандартная серия. Типоразмеров в таблице: 6.
Опорно-поворотные подшипники ISB серии ZB2.22 S: двухрядные шариковые, внутреннее зубчатое зацепление, стандартная серия.
Материал: .400 — 42CrMo4 (закалка с отпуском, Q+T) ; .200 — C45 (закалка с отпуском, Q+T).
Осевой и радиальный зазоры указаны на техническом чертеже.
По запросу возможна индукционная закалка зубьев (исполнение -1RPPN).
- Материал: .400 — 42CrMo4 (закалка с отпуском, Q+T) ; .200 — C45 (закалка с отпуском, Q+T)
- Осевой и радиальный зазоры указаны на техническом чертеже
- По запросу возможна индукционная закалка зубьев (исполнение -1RPPN)
| Изделий в серии | 6 |
Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB ZB2.22 S: двухрядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Показано 6 из 6

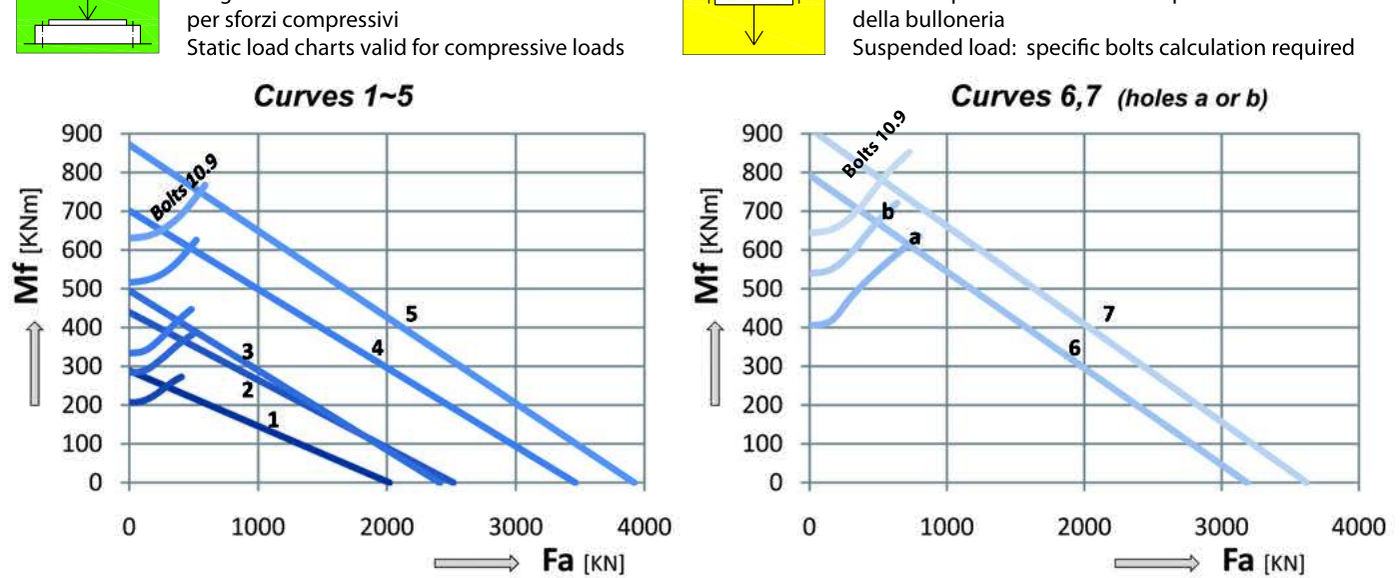

| Обозначение | Номер кривой нагрузки | De, мм | de, мм | di, мм | Di, мм | Dx, мм | He, мм | Hi, мм | Ht, мм | Hd, мм | Fe, мм | Fi, мм | N (число отверстий) | V, мм | L, мм | W, мм | Модуль зубьев m, мм | Число зубьев Z | Смещение профиля xm, мм | Делительный диаметр Dp, мм | Допускаемое усилие на зуб fz, номинальное, кН | Допускаемое усилие на зуб fz, максимальное, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZB2.22.0625.400-1RPPN | 1 | 705 | 627 | 623 | 504 | 547 | 83 | 83 | 92 | 74 | 675 | 575 | 32 | 17 | 25 | 9 | 8 | 65 | — | 520 | 49,3 | 98,6 | 95 |
| ZB2.22.0763.400-3RPPN | 2 | 850 | 765 | 761 | 641 | — | 83 | 83 | 92 | 83 | 820 | 705 | 36 | 17 | 25 | 17 | 8 | 81 | -4 | 648 | 64,2 | 128,4 | 128 |
| ZB2.20.0897.200-1SPPN | 3 | 973 | 899 | 895 | 786 | 820 | 88 | 88 | 97 | 80 | 944 | 850 | 36 | 17 | 25 | 11 | 8 | 100 | — | 800 | 45,3 | 90,6 | 141 |
| ZB2.22.0885.400-1RPPN | 4 | 982 | 887 | 883 | 754 | 790 | 88 | 88 | 97 | 80 | 944 | 826 | 36 | 21 | 31 | 14 | 8 | 95 | -4 | 760 | 61,8 | 123,6 | 170 |
| ZB2.25.0972.400-1SPPN | 5 | 1074 | 974 | 970 | 820 | — | 100 | 96 | 114 | 96 | 1035 | 910 | 40 | 21 | — | — | 10 | 84 | — | 840 | 76,0 | 152,0 | 234 |
| ZB2.25.1103.200-1SPPN | 7 | 1200 | 1105 | 1099 | 963 | 1010 | 96 | 96 | 110 | 88 | 1160 | 1040 | 36 | 21 | 31 | 12 | 10 | 98 | — | 980 | 62,3 | 124,6 | 239 |
