Опорно-поворотные подшипники ISB ZR3.32/40: трёхрядные роликовые, внутреннее зубчатое зацепление
Серия ZR3.32/40: трёхрядные роликовые, внутреннее зубчатое зацепление. Типоразмеров в таблице: 11.
Опорно-поворотные подшипники ISB серии ZR3.32/40: трёхрядные роликовые, внутреннее зубчатое зацепление.
Материал: 42CrMo4 (закалка с отпуском, Q+T).
Изготавливаются с положительным зазором.
Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке.
- Материал: 42CrMo4 (закалка с отпуском, Q+T)
- Изготавливаются с положительным зазором
- Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке
| Изделий в серии | 11 |

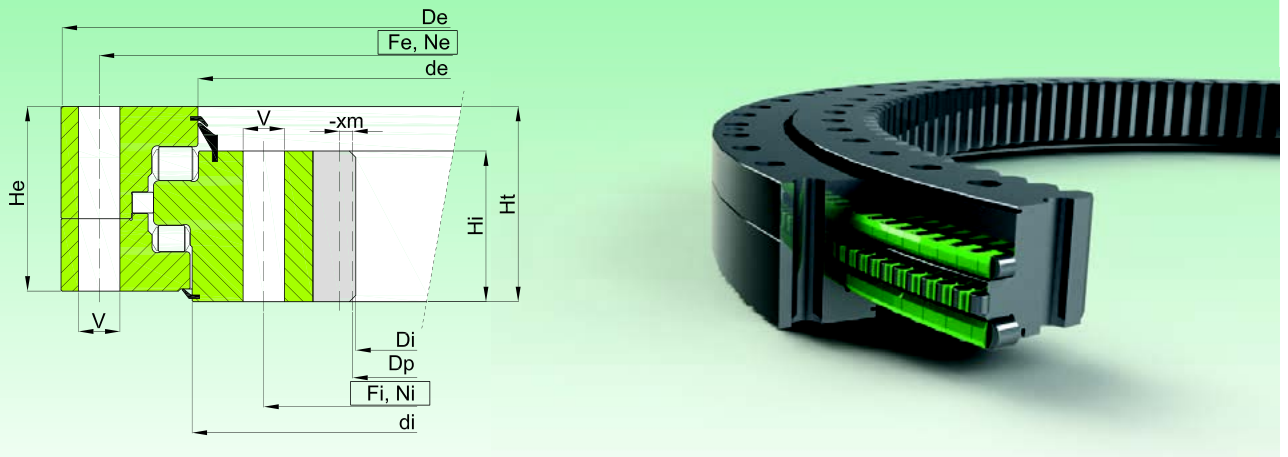

Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB ZR3.32/40: трёхрядные роликовые, внутреннее зубчатое зацепление
Показано 11 из 11
| Обозначение | Номер кривой нагрузки | De, мм | de, мм | di, мм | Di, мм | He, мм | Hi, мм | Ht, мм | Fe, мм | Fi, мм | N (число отверстий) | V, мм | Модуль зубьев m, мм | Число зубьев Z | Смещение профиля x, мм | Делительный диаметр Dp, мм | Допускаемое усилие на зуб fz, номинальное, кН | Допускаемое усилие на зуб fz, максимальное, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZR3.32.2240.400-1SPPN | 1 | 2458 | 2199 | 2210 | 1908 | 172 | 139 | 181 | 2380 | 2085 | 40 | 39 | 18 | 107 | -0,5 | 1926 | 240 | 445 | 2010 |
| ZR3.32.2500.400-1SPPN | 2 | 2718 | 2459 | 2470 | 2178 | 172 | 139 | 181 | 2640 | 2345 | 44 | 39 | 18 | 122 | -0,5 | 2196 | 240 | 445 | 2210 |
| ZR3.32.2800.400-1SPPN | 3 | 3018 | 2759 | 2770 | 2460 | 172 | 139 | 181 | 2940 | 2645 | 48 | 39 | 20 | 124 | -0,5 | 2480 | 278 | 508 | 2542 |
| ZR3.32.3150.400-1SPPN | 4 | 3368 | 3109 | 3120 | 2820 | 172 | 139 | 181 | 3290 | 2995 | 56 | 39 | 20 | 142 | -0,5 | 2840 | 278 | 508 | 2807 |
| ZR3.32.3550.400-1SPPN | 5 | 3768 | 3509 | 3520 | 3190 | 172 | 139 | 181 | 3690 | 3395 | 66 | 39 | 22 | 146 | -0,5 | 3212 | 305 | 559 | 3302 |
| ZR3.32.4000.400-1SPPN | 6 | 4218 | 3959 | 3970 | 3652 | 172 | 139 | 181 | 4140 | 3845 | 72 | 39 | 22 | 167 | -0,5 | 3674 | 305 | 559 | 3664 |
| ZR3.40.2800.400-1SPPN | 7 | 3038 | 2750 | 2763 | 2460 | 210 | 170 | 220 | 2960 | 2635 | 48 | 39 | 20 | 124 | -0,5 | 2480 | 314 | 577 | 3213 |
| ZR3.40.3150.400-1SPPN | 8 | 3388 | 3100 | 3113 | 2794 | 210 | 170 | 220 | 3310 | 2985 | 56 | 39 | 22 | 128 | -0,5 | 2816 | 357 | 658 | 3683 |
| ZR3.40.3550.400-1SPPN | 9 | 3788 | 3500 | 3513 | 3190 | 210 | 170 | 220 | 3710 | 3385 | 66 | 39 | 22 | 146 | -0,5 | 3212 | 357 | 658 | 4171 |
| ZR3.40.4000.400-1SPPN | 10 | 4238 | 3950 | 3963 | 3624 | 210 | 170 | 220 | 4160 | 3835 | 72 | 39 | 24 | 152 | -0,5 | 3648 | 398 | 740 | 4810 |
| ZR3.40.4500.400-1SPPN | 11 | 4738 | 4450 | 4463 | 4128 | 210 | 170 | 220 | 4660 | 4335 | 84 | 39 | 24 | 173 | -0,5 | 4152 | 398 | 740 | 5367 |
