Опорно-поворотные подшипники ISB NB1.20 S: однорядные шариковые, без зубчатого зацепления, стандартная серия
Серия NB1.20 S: однорядные шариковые, без зубчатого зацепления, стандартная серия. Типоразмеров в таблице: 8.
Опорно-поворотные подшипники ISB серии NB1.20 S: однорядные шариковые, без зубчатого зацепления, стандартная серия.
Материал: C45 (закалка с отпуском, Q+T).
Осевой и радиальный зазоры указаны на техническом чертеже.
Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке.
Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4 шт., резьба M8x1.
- Материал: C45 (закалка с отпуском, Q+T)
- Осевой и радиальный зазоры указаны на техническом чертеже
- Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке
- Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4 шт., резьба M8x1
| Изделий в серии | 8 |

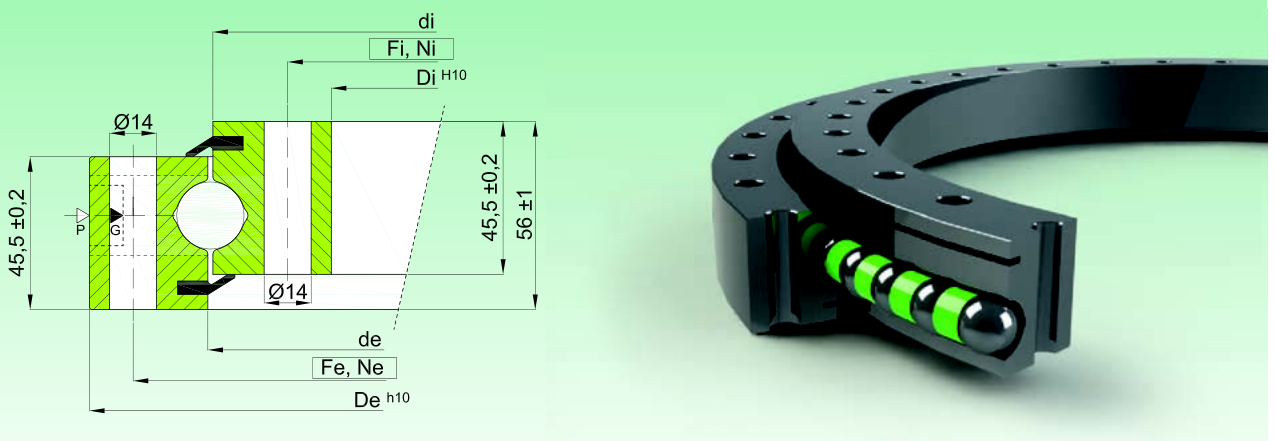

Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB NB1.20 S: однорядные шариковые, без зубчатого зацепления, стандартная серия
Показано 8 из 8
| Обозначение | Номер кривой нагрузки | De, мм | de, мм | di, мм | Di, мм | Fe, мм | Ne (число отверстий наружного кольца) | Fi, мм | Ni (число отверстий внутреннего кольца) | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| NB1.20.0314.200-1PPN | 1 | 386 | 315,5 | 312,5 | 242 | 360 | 20 | 268 | 20 | 21 |
| NB1.20.0414.200-1PPN | 2 | 486 | 415,5 | 412,5 | 342 | 460 | 24 | 368 | 24 | 29 |
| NB1.20.0544.200-1PPN | 3 | 616 | 545,5 | 542,5 | 472 | 590 | 32 | 498 | 32 | 37 |
| NB1.20.0644.200-1PPN | 4 | 716 | 645,5 | 642,5 | 572 | 690 | 36 | 598 | 36 | 44 |
| NB1.20.0744.200-1PPN | 5 | 816 | 745,5 | 742,5 | 672 | 790 | 40 | 698 | 40 | 52 |
| NB1.20.0844.200-1PPN | 6 | 916 | 845,5 | 842,5 | 772 | 890 | 40 | 798 | 40 | 59 |
| NB1.20.0944.200-1PPN | 7 | 1016 | 945,5 | 942,5 | 872 | 990 | 44 | 898 | 44 | 66 |
| NB1.20.1094.200-1PPN | 8 | 1166 | 1095,5 | 1092,5 | 1022 | 1140 | 48 | 1048 | 48 | 77 |
