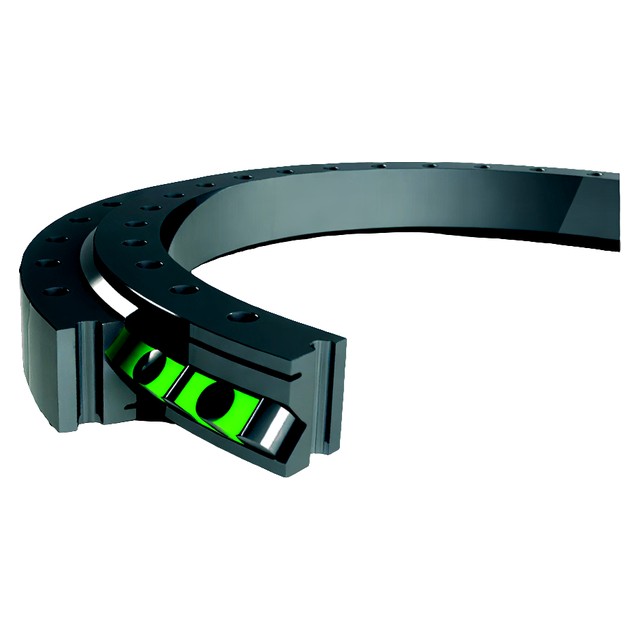

Опорно-поворотные подшипники ISB NR1.20 S: однорядные роликовые (перекрёстные ролики), без зубчатого зацепления, стандартная серия
Серия NR1.20 S: однорядные роликовые (перекрёстные ролики), без зубчатого зацепления, стандартная серия. Типоразмеров в таблице: 7.
Опорно-поворотные подшипники ISB серии NR1.20 S: однорядные роликовые (перекрёстные ролики), без зубчатого зацепления, стандартная серия.
Материал: 42CrMo4 (закалка с отпуском, Q+T).
Осевой и радиальный зазоры указаны на техническом чертеже.
Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке.
Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4 шт., резьба M10x1.
- Материал: 42CrMo4 (закалка с отпуском, Q+T)
- Осевой и радиальный зазоры указаны на техническом чертеже
- Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке
- Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4 шт., резьба M10x1
| Изделий в серии | 7 |

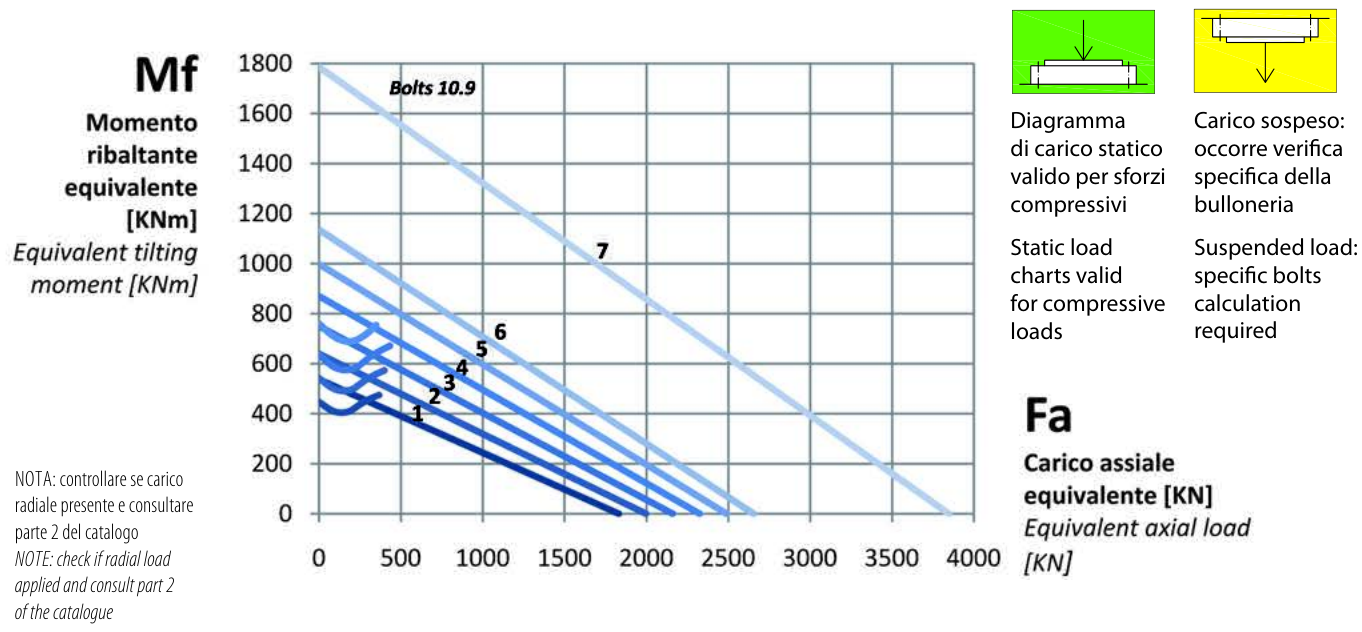

Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB NR1.20 S: однорядные роликовые (перекрёстные ролики), без зубчатого зацепления, стандартная серия
Показано 7 из 7
| Обозначение | Номер кривой нагрузки | De, мм | de, мм | di, мм | Di, мм | Fe, мм | Ne (число отверстий наружного кольца) | he, мм | Fi, мм | Ni (число отверстий внутреннего кольца) | hi, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NR1.20.1204.400-2PPN | 1 | 1289 | 1206 | 1202 | 1119 | 1257 | 45 | 16 | 1151 | 45 | 16 | 124 |
| NR1.20.1314.400-2PPN | 2 | 1399 | 1316 | 1312 | 1229 | 1367 | 50 | 16 | 1261 | 50 | 16 | 135 |
| NR1.20.1424.400-2PPN | 3 | 1509 | 1426 | 1422 | 1339 | 1477 | 54 | 16 | 1371 | 54 | 16 | 146 |
| NR1.20.1534.400-2PPN | 4 | 1619 | 1536 | 1532 | 1449 | 1587 | 60 | 16 | 1481 | 60 | 16 | 158 |
| NR1.20.1644.400-2PPN | 5 | 1752 | 1646 | 1642 | 1536 | 1708 | 54 | 22 | 1580 | 54 | 22 | 214 |
| NR1.20.1754.400-2PPN | 6 | 1862 | 1756 | 1752 | 1646 | 1818 | 60 | 22 | 1690 | 60 | 22 | 228 |
| NR1.20.1904.400-2PPN | 7 | 2012 | 1906 | 1902 | 1796 | 1968 | 64 | 22 | 1840 | 64 | 22 | 248 |
