Опорно-поворотные подшипники ISB ZB1.20 S: однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Серия ZB1.20 S: однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия. Типоразмеров в таблице: 8.
Опорно-поворотные подшипники ISB серии ZB1.20 S: однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия.
Материал: C45 (закалка с отпуском, Q+T).
Осевой и радиальный зазоры указаны на техническом чертеже.
Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке.
Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4 шт., резьба M8x1.
- Материал: C45 (закалка с отпуском, Q+T)
- Осевой и радиальный зазоры указаны на техническом чертеже
- Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке
- Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 4 шт., резьба M8x1
| Изделий в серии | 8 |

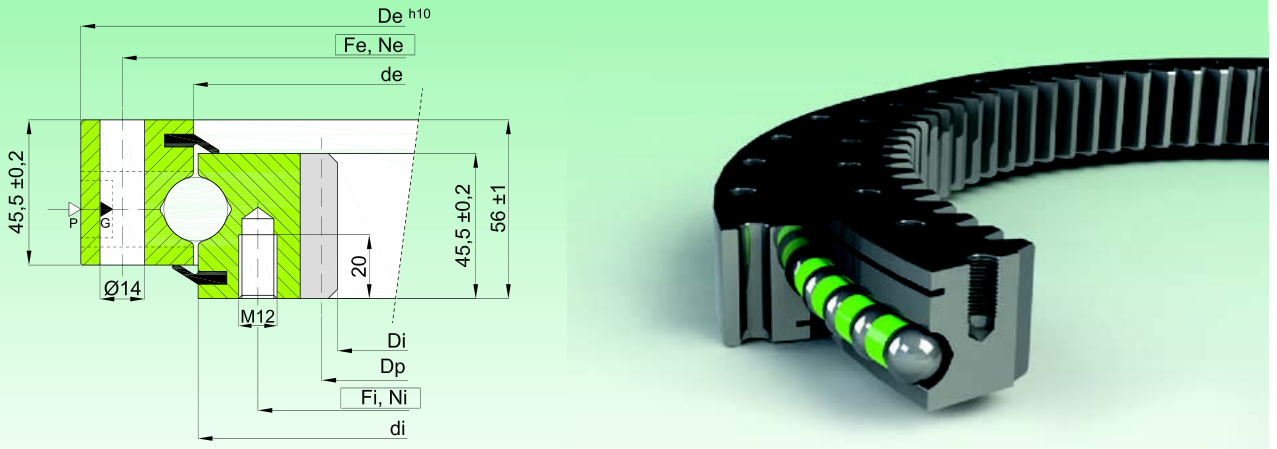

Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB ZB1.20 S: однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Показано 8 из 8

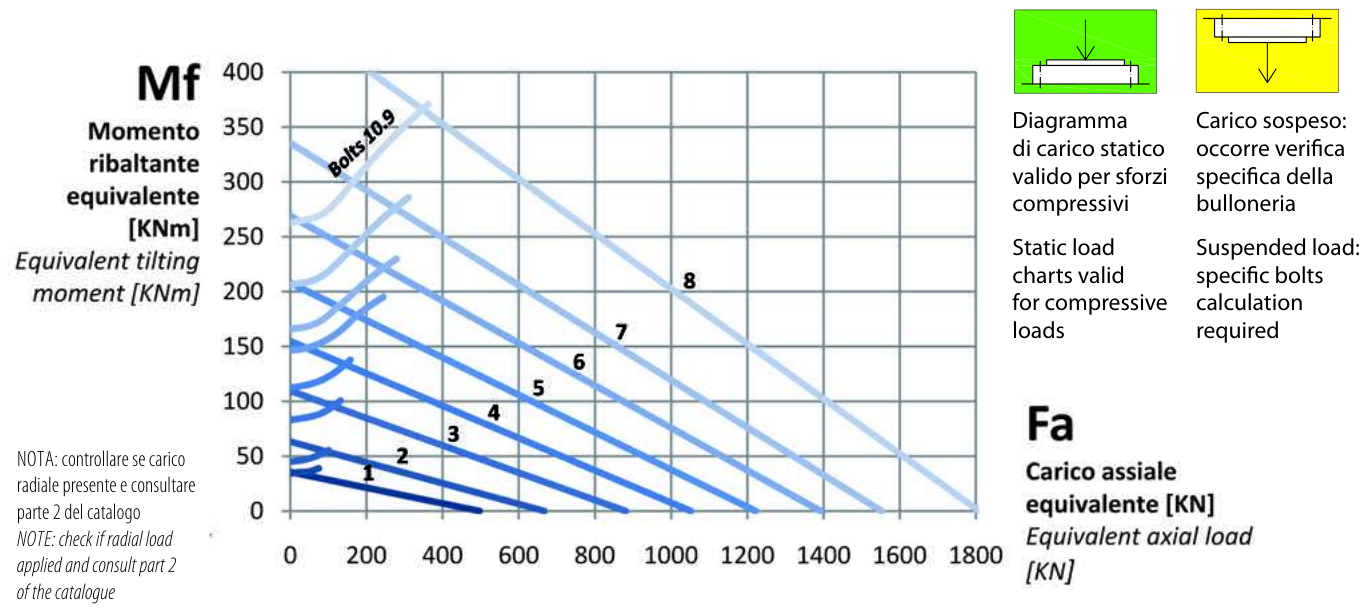

| Обозначение | Номер кривой нагрузки | De, мм | de, мм | di, мм | Di, мм | Fe, мм | Ne (число отверстий наружного кольца) | Fi, мм | Ni (число отверстий внутреннего кольца) | Модуль зубьев m, мм | Число зубьев Z | Делительный диаметр Dp, мм | Допускаемое усилие на зуб fz, номинальное, кН | Допускаемое усилие на зуб fz, максимальное, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZB1.20.0314.200-1SPTN | 1 | 386 | 315,5 | 312,5 | 225 | 360 | 24 | 275 | 24 | 5 | 47 | 235 | 15,6 | 31,0 | 22 |
| ZB1.20.0414.200-1SPTN | 2 | 486 | 415,5 | 412,5 | 325 | 460 | 24 | 375 | 24 | 5 | 67 | 335 | 15,6 | 31,0 | 31 |
| ZB1.20.0544.200-1SPTN | 3 | 616 | 545,5 | 542,5 | 444 | 590 | 32 | 505 | 32 | 6 | 76 | 456 | 18,7 | 37,4 | 43 |
| ZB1.20.0644.200-1SPTN | 4 | 716 | 645,5 | 642,5 | 546 | 690 | 36 | 605 | 36 | 6 | 93 | 558 | 18,7 | 37,4 | 50 |
| ZB1.20.0744.200-1SPTN | 5 | 816 | 745,5 | 742,5 | 648 | 790 | 40 | 705 | 40 | 6 | 110 | 660 | 18,7 | 37,4 | 57 |
| ZB1.20.0844.200-1SPTN | 6 | 916 | 845,5 | 842,5 | 736 | 890 | 40 | 805 | 40 | 8 | 94 | 752 | 25,0 | 50,0 | 69 |
| ZB1.20.0944.200-1SPTN | 7 | 1016 | 945,5 | 942,5 | 840 | 990 | 44 | 905 | 44 | 8 | 107 | 856 | 25,0 | 50,0 | 75 |
| ZB1.20.1094.200-1SPTN | 8 | 1166 | 1095,5 | 1092,5 | 984 | 1140 | 48 | 1055 | 48 | 8 | 125 | 1000 | 25,0 | 50,0 | 91 |
