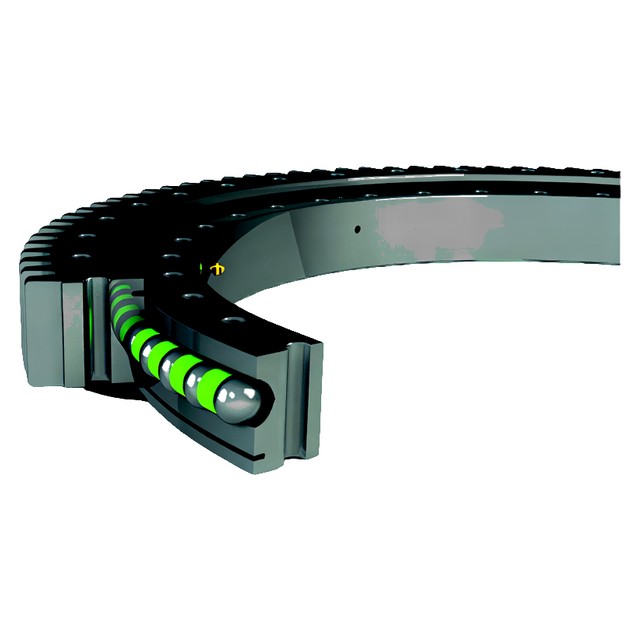

Опорно-поворотные подшипники ISB EB1.50 S: однорядные шариковые, наружное зубчатое зацепление, стандартная серия
Серия EB1.50 S: однорядные шариковые, наружное зубчатое зацепление, стандартная серия. Типоразмеров в таблице: 4.
Опорно-поворотные подшипники ISB серии EB1.50 S: однорядные шариковые, наружное зубчатое зацепление, стандартная серия.
Материал: C45 (закалка с отпуском, Q+T).
Осевой и радиальный зазоры указаны на техническом чертеже.
Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке.
Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки.
- Материал: C45 (закалка с отпуском, Q+T)
- Осевой и радиальный зазоры указаны на техническом чертеже
- Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке
- Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки
| Изделий в серии | 4 |
Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB EB1.50 S: однорядные шариковые, наружное зубчатое зацепление, стандартная серия
Показано 4 из 4

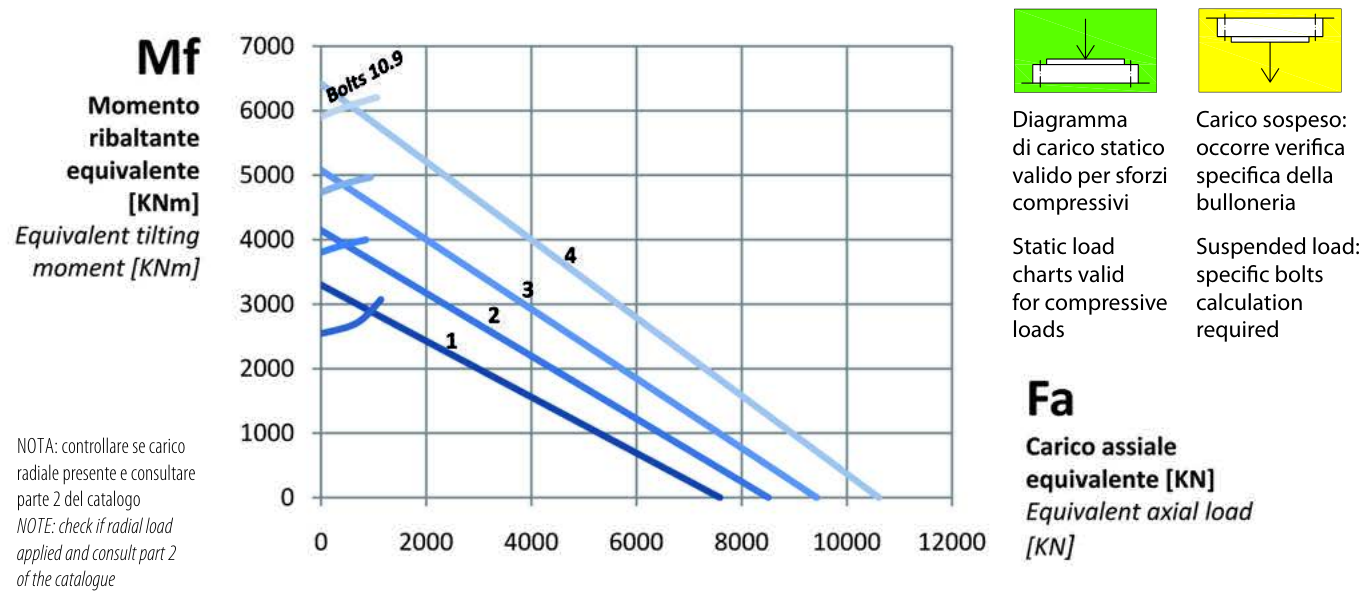

| Обозначение | Номер кривой нагрузки | De, мм | de, мм | di, мм | Di, мм | Fe, мм | Ne (число отверстий наружного кольца) | Fi, мм | Ni (число отверстий внутреннего кольца) | Модуль зубьев m, мм | Число зубьев Z | Смещение профиля xm, мм | Делительный диаметр Dp, мм | Допускаемое усилие на зуб fz, номинальное, кН | Допускаемое усилие на зуб fz, максимальное, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EB1.50.1900.401-1SPPN | 1 | 2139,2 | 1898 | 1902 | 1729 | 2005 | 36 | 1795 | 36 | 14 | 150 | +7 | 2100 | 128,5 | 257 | 820 |
| EB1.50.2130.401-1SPPN | 2 | 2380,8 | 2128 | 2132 | 1959 | 2235 | 48 | 2025 | 48 | 16 | 146 | +8 | 2336 | 146,8 | 293,6 | 931 |
| EB1.50.2355.401-1SPPN | 3 | 2604,8 | 2353 | 2357 | 2184 | 2460 | 54 | 2250 | 54 | 16 | 160 | +8 | 2560 | 146,8 | 293,6 | 1024 |
| EB1.50.2645.401-1SPPN | 4 | 2892,8 | 2643 | 2647 | 2474 | 2750 | 60 | 2540 | 60 | 16 | 178 | +8 | 2848 | 146,8 | 293,6 | 1142 |
