Опорно-поворотные подшипники ISB ZBL.30 S: фланцевые однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Серия ZBL.30 S: фланцевые однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия. Типоразмеров в таблице: 6.
Опорно-поворотные подшипники ISB серии ZBL.30 S: фланцевые однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия.
Материал: C45 (закалка с отпуском, Q+T).
Осевой и радиальный зазоры указаны на техническом чертеже.
Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке.
Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 6 шт., резьба M8x1.
- Материал: C45 (закалка с отпуском, Q+T)
- Осевой и радиальный зазоры указаны на техническом чертеже
- Поставляются заполненными смазкой, с масляной защитой и в плотной полимерной плёнке
- Заглушка P — отверстие для закладки шариков; G — пресс-маслёнки, 6 шт., резьба M8x1
| Изделий в серии | 6 |

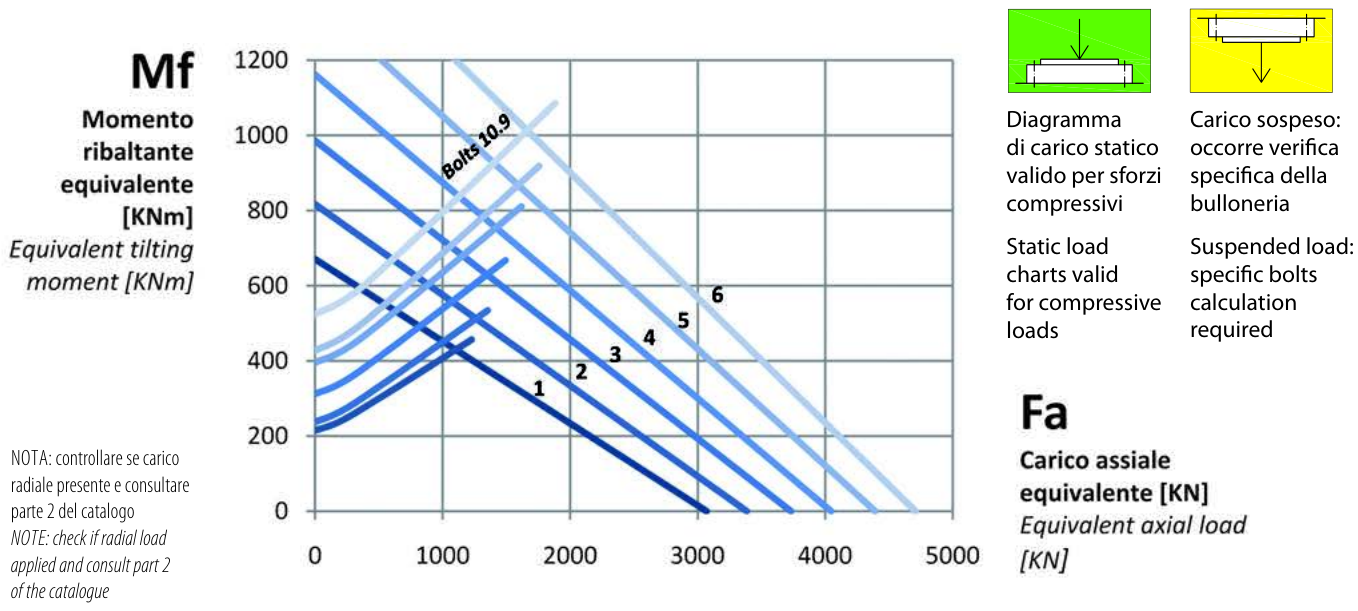

Чертежи и схемы
Размерный ряд: Опорно-поворотные подшипники ISB ZBL.30 S: фланцевые однорядные шариковые, внутреннее зубчатое зацепление, стандартная серия
Показано 6 из 6
| Обозначение | Номер кривой нагрузки | De, мм | U, мм | de, мм | di, мм | Di, мм | Fe, мм | Ne (число отверстий наружного кольца) | Fi, мм | Ni (число отверстий внутреннего кольца) | Модуль зубьев m, мм | Число зубьев Z | Делительный диаметр Dp, мм | Допускаемое усилие на зуб fz, номинальное, кН | Допускаемое усилие на зуб fz, максимальное, кН | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZBL.30.0955.200-1SPTN | 1 | 1100 | 1017 | 953,5 | 956,5 | 812 | 1060 | 30 | 894 | 30 | 10 | 83 | 830 | 50,3 | 100,6 | 159 |
| ZBL.30.1055.200-1SPTN | 2 | 1200 | 1117 | 1053,5 | 1056,5 | 912 | 1160 | 30 | 994 | 30 | 10 | 93 | 930 | 50,3 | 100,6 | 176 |
| ZBL.30.1155.200-1SPTN | 3 | 1300 | 1217 | 1153,5 | 1156,5 | 1012 | 1260 | 36 | 1094 | 36 | 10 | 103 | 1030 | 50,3 | 100,6 | 192 |
| ZBL.30.1255.200-1SPTN | 4 | 1400 | 1317 | 1253,5 | 1256,5 | 1112 | 1360 | 42 | 1194 | 42 | 10 | 113 | 1130 | 50,3 | 100,6 | 208 |
| ZBL.30.1355.200-1SPTN | 5 | 1500 | 1417 | 1353,5 | 1356,5 | 1212 | 1460 | 42 | 1294 | 42 | 10 | 123 | 1230 | 50,3 | 100,6 | 226 |
| ZBL.30.1455.200-1SPTN | 6 | 1600 | 1517 | 1453,5 | 1456,5 | 1312 | 1560 | 48 | 1394 | 48 | 10 | 133 | 1330 | 50,3 | 100,6 | 243 |
